Материал: Железобетонные конструкции

Определяем площадь сечения арматуры для каждого сечения:

Asi =

AsI =  = 6,43cм2=  = 11,69cм2=  = 17,02cм2=  = 10,96cм2

Шаг арматуры принят 200мм

Принимаем сетку 14Ø14 A300 с As=15,83 мм2 с ячейкой 200х200мм

Армирование подколонника и его стаканной части согласно МУ условно назначается без расчёта.

5. Стена первого этажа

Исходные данные

Марка глиняного кирпича пластического прессования - 125

Марка тяжёлого цементно-известкового раствора - 50

Упругая характеристика кладки - α = 1000

Плотность кладки - ρ = 18кН/м3

Оконный проём - 3,2 х 2,4м(b x h)

Ширина простенка - 2,8м

Толщина стены - 0,51м

Расчётное давление конструкций покрытия - 600кН

Расчётное сопротивление кладки сжатию - R = 1,9МПа

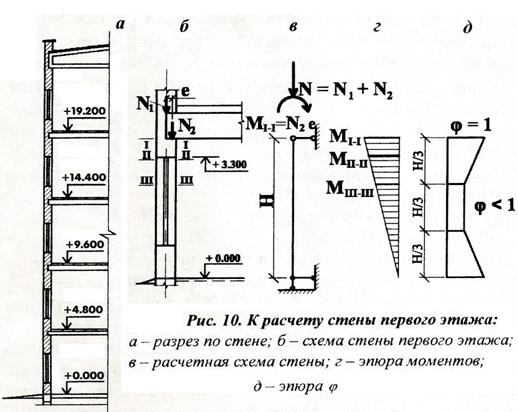

Для расчёта стены первого этажа по всей высоте здания выделяется полоса, ширина которой равна расстоянию между осями окон - 6м. Расчётная схема стены принимается в виде внецентренно сжатой колонны с шарнирными опорами на концах, роль которых выполняют междуэтажные перекрытия, фундамент и пол первого этажа.

Нагрузку от вышележащих этажей считаем приложенной в центре тяжести поперечного сечения стены. Нагрузку от перекрытия, находящегося непосредственно над расчётным простенком - с эксцентриситетом. Величина эксцентриситета подсчитывается, принимая расстояние от опорной реакции ригеля до внутренней грани стены, равным 1/3 длины заделки ригеля.

Опасными являются сечения II-II под перемычкой и сечение III-III, в котором коэффициент φ достигает минимальной величины, а изгибающий момент сохраняет существенное значение.

Расчётные нагрузки, передаваемые на рассчитываемый участок стены в сечении II-II:

от балки покрытия - 600кН;

от одного перекрытия с площадью А = 6∙0,5∙7,2 = 21,6м2 будет равна: 10,616∙21,6 = 257,92кН

нагрузка от ригеля сечением 600х200мм будет равна: 0,6∙0,2∙25∙∙1,1= 15,79кН

нагрузка от кирпичной кладки на отметке 3,3м:

[(4,8∙4+3,1)∙6 - 3,2∙2,4∙4]∙0,51∙18∙1,1= 1040,9кН

Суммарная нагрузка, действующая центрально с учётом коэффициента надёжности по назначению γn = 0,95

N1 = (600+(257,92+15,79)∙2+1040,9)∙0,95 = 2157,6кН

Нагрузка от перекрытия и ригеля над первым этажом, действующая внецентренно с учётом γn = 0,95

N2 = (257,92+15,79)∙0,95 = 329,32кН

Суммарная нагрузка в сечении II-II:

Nc = N1+N2 = 2157,6+329,32 = 2486,92кН

Нагрузка N2 создаёт момент относительно оси простенка в сечении I-I:

Изгибающий момент в сечении II-II:

MII-II = MI-I ∙= 56,36∙0,87= 49,03кНм,

где 0,5 - расстояние между сечениями I-I и II-II; H = 3,8м - расчётная высота стены, равная расстоянию от пола первого этажа (±0,000) до низа ригеля над первым этажом: H = 4,8 - 0,1 - 0,6 - 0,3 = 3,8м; 0,1 - суммарная высота пола(100мм)

Эксцентриситет его силы Nc относительно оси сечения II-II:

ео = = = 0,017м = 17мм

Несущую способность элементов каменных конструкций при внецентренном сжатии считают обеспеченной, если соблюдается условие:

Nc ≤ mgφ1RAω, где mg = 1, при h = 51см > 30см

φ1 = ,

где φ и φс - определяем по приложению 11 МУ,

при величинах гибкости элемента для всего сечения:

λh = = = 7,45; φ = 0,946

для сжатой части сечения:

λhс = = = 7,98; φс = 0,94, при hc = h - 2eo

φ1 =  =  = 0,943 - для средней трети расчётной высоты этажа

Сечение II-II находится за пределами этого участка на расстоянии 0,77м от его верхней точки, для него:

φ1 = 0,943+ = 0,974

А = 2800∙510 = 1428000мм2

ω = 1+= 1+= 1,03 ˂ 1,45

mgφ1RAω = 1∙0,974∙1,4∙1428000∙1,45 = 2823470,16Н= 2486,92кН ˂ 2823,47кН

Прочность простенка в сечении II-II обеспечена.

Список используемой литературы

1.       Байков В.Н. Сигалов Э.Е. «Железобетонные конструкции» Стройиздат

.        Бондаренко В.М. Суворкин Д.Г. «Железобетонные и каменные конструкции» Изд. Высшая школа

.        Бондаренко В.М. Римшин В.И. «Примеры расчёта железобетонных и каменных конструкций» Изд. Высшая школа

.        Торяник М.С. «Примеры расчёта железобетонных конструкций» изд. Стройиздат

.        СНиП 2.01.07-85 «Нагрузки и воздействия»

.        СНиП 52-01-2003 «Бетонные и железобетонные конструкции. Основные положения»

.        СНиП II-22-81 «Каменные и армокаменные конструкции»

.        Вахненко П.Ф. «Расчёт и конструирование частей жилых и общественных зданий» Справочник проектировщика

.        МУ «Железобетонные и каменные конструкции» Изд. МГОУ
