Гидродинамическое оборудование для интенсификации технологических процессов нефтепереработки

Министерство образования и науки Российской Федерации

Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования

Кубанский государственный университет

Институт нефти газа и энергетики

Кафедра «Технологии переработки нефти и газа»

Реферат

«Гидродинамическое оборудование для интенсификации технологических процессов нефтепереработки»

Выполнила Зыкова Светлана

Оглавление

1. Проблемы современной нефтепереработки в России и пути их решения

.1 Пути решения проблем современной нефтепереработки

. Применение гидродинамического оборудования для интенсификации технологических процессов нефтепереработки

.1 Понятие и цели интенсификации

.2 Гидродинамическое оборудование для интенсификации технологических процессов

. Технология обработки углеводородных топлив, приготовления водотопливных эмульсий в гидродинамических устройствах

Введение

Современная российская нефтеперерабатывающая промышленность развивается под воздействием комплекса факторов, обуславливающих основные проблемы отрасли. Россия, не имея четкой стратегии в области модернизации нефтепереработки, отстает по многим показателям развития отрасли в отличие от ведущих развитых стран.

Пока в России нет четкой стратегии перехода к глубокой переработки нефти, равно как и экспортозамещения нефти на качественные нефтепродукты.

Экономическая политика вертикально интегрированных нефтяных компаний по переработке сырья не способствует модернизации нефтеперерабатывающих заводов, а также заставляет их увеличивать себестоимость нефтепереработки взамен роста качества и количества готовой продукции и уменьшения энергопотребления.

1. Проблемы современной нефтепереработки в России и пути их решения

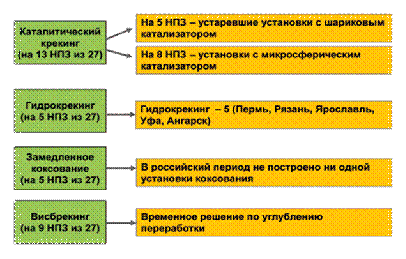

На сегодняшний день Россия занимает 3 место в мире по первичной переработки нефти, объем переработки в 2012 году составил 280 млн. тонн. Для нефтеперерабатывающей промышленности России характерны следующие такие проблемы, как низкая глубина переработки (около 70%) и изношенность основных фондов. В России функционируют 27 нефтеперерабатывающих заводов, а так же около 200 мини НПЗ, часть из которых не имеют лицензий и не подключены к нефтепроводам.(1)

Качество нефтепереработки существенно отстает от мирового уровня, поэтому часть продукции экспортируется за границу как полуфабрикат (например, мазут, около 30% на выходе в среднем по России, 80% произведенного мазута реализуется на экспорт). Низкое качество получаемых нефтепродуктов связано с низкой глубиной переработки (70% - Россия, 96% - США, 85% - Европа), минимальным количеством вторичных процессов, несовершенным оборудованием, а так же с недостатком процессов, улучшающих качество и глубину переработки, таких, как: каталический крекинг (из 27 НПЗ - только на 13-ти), гидрокрекинг (на 5 НПЗ из 27), замедленное коксование (на 5 НПЗ из 27) и висбрекинг (на 9 НПЗ из 27).(2)

Выходом из ситуации является модернизация нефтеперерабатывающей отрасли России, а именно реконструкция действующих и введение новых установок, углубляющих переработку.

В целом, за последние годы, состояние отрасли улучшилось, приняты такие решения, как новые методы расчета экспортных платежей (пошлины на светлые нефтепродукты ниже, чем на темные), изменение акцизов (дифференциация их в зависимости от качества). Акцизы с каждым годом растут, что делает нерентабельным производить бензин класса 3 и ниже (акциз на прямогонный бензин с 1 января 2013 года составляет 10 299 руб./т., к 2015 он увеличиться до 13 502 руб./тонну). Согласно стратегии развития отрасли до 2020 года, объем инвестиций в нефтепереработку составит около 1,5 трлн. рублей, планируется увеличение глубины переработки до 85%, автомобильный бензин и дизельное топливо должны быть не ниже класса ЕВРО 5, рост производства ДТ и снижение производства мазута.(3)

В стратегии представлен перечень ввода установок до 2020 года:

повышающих качество нефтепродуктов:

ü  алкилирование (Роснефть, Лукойл, Газпром нефть, Башнефть, Сургутнефтегаз);

ü  гидроочистка (Роснефть, Газпром нефть, ТНК-ВР, Башнефть, Русснефть, Сургутнефтегаз, Салаватнефтеоргсинтез, Татнефть);

ü  изомеризация (Роснефть, Лукойл, Газпром нефть, ТНК-ВР, Салаватнефтеоргсинтез, Татнефть, Русснефть, Сургутнефтегаз);

ü  риформинг (Роснефть, Газпром нефть, ТНК-ВР, Сургутнефтегаз, Татнефть);

ü  каталитический крекинг (Роснефть, Газпром нефть, ТНК-ВР, Сургутнефтегаз, Русснефть);

ü  гидрокрекинг (Роснефть, Лукойл, Газпром нефть, Салаватнефтеоргсинтез, ТНК-ВР, Башнефть);

ü  коксование (Роснефть, Лукойл, Газпром нефть, Сургутнефтегаз, Салаватнефтеоргсинтез, Русснефть).

Не нужно забывать, что помимо крупных компаний на рынке функционируют около 200 миниНПЗ. Перечисленные выше установки не всегда под силу приобрести, поэтому качество и глубину переработки им повысить трудно. Примерный выход нефтепродуктов со среднестатистического миниНПЗ следующий: 50% - мазут, 30% - дизельное топливо низкого класса, 20% - прямогонный бензин, а с учетом акцизов на низкокачественное топливо, деятельность миниНПЗ становиться низкорентабельной, поэтому они делают все, чтобы уйти от больших налогов.(4)

Выделим две главные проблемы на сегодня в нефтепереработке в России:

. Низкая глубина переработки нефти.

. Получаемые нефтепродукты низкокачественны, не соответствуют мировым стандартам.

Пути решения сложившихся проблем нефтепереработки:

ü  строительство новых установок, позволяющих получать высококачественные нефтепродукты (мНПЗ);

ü  модернизация действующих НПЗ;

ü  создание технологической платформы.

1.1 Пути решения проблем современной нефтепереработки

В последние годы развитие нефтеперерабатывающей промышленности России имеет явную тенденцию к улучшению состояния отрасли. Предыдущие пять лет можно назвать золотым веком нефтепереработки. Были реализованы интересные проекты, изменил направление финансовый вектор. За последние 1,5 года проведен также целый ряд важных совещаний по вопросам нефтепереработки и нефтехимии с участием руководства страны в гг. Омске, Нижнекамске, Киришах и Нижнем Новгороде, Самаре. Это повлияло на принятие целого ряда своевременных решений: были предложены новая методика расчета экспортных пошлин (когда постепенно уменьшаются ставки на светлые нефтепродукты и увеличиваются на темные, т. о. к 2013 г. ставки должны сравняться и будут составлять 60% от пошлины на нефть) и дифференциация акцизов на автомобильный бензин и дизельное топливо в зависимости от качества, разработаны стратегия развития отрасли до 2020 г. развития нефтепереработки с объемом инвестиций ~1,5 трлн руб. и генеральная схема размещения объектов нефтегазопереработки, а также представлена система технологических платформ для ускорения разработки и внедрения конкурентоспособных на мировом рынке отечественных технологий нефтепереработки.

В документах по стратегии развития нефтеперерабатывающей отрасли отмечен опережающий рост по производству и потреблению дизельного топлива с увеличением реализации на внутреннем рынке до 45 млн т/год. Прогнозируется стабилизация производства топочного мазута на уровне 13 - 14 млн т/год и перераспределение его потребления в сторону бункеровочного топлива. (4)

 В рамках стратегии предполагается увеличение глубины переработки нефти до 85%. К 2020 г. планируется, что качество 80% выпускаемого бензина и 92% дизельного топлива будут соответствовать ЕВРО 5. При этом следует учитывать, что в Европе уже к 2013 г. будут введены более жесткие, экологические требования к топливам, соответствующие Евро 6. Тем не менее среди планируемых к строительству компаниями 57 новых установок по улучшению качества: по гидроочистке, риформингу, алкилированию и изомеризации (табл. 1). Модернизация заводов с целью выполнения требований регламента в первую очередь связана с увеличением доли процессов, улучшающих качество нефтепродуктов. А углубляющие процессы отошли на второй план, их внедрение отодвинулось на более отдаленную перспективу.(5)

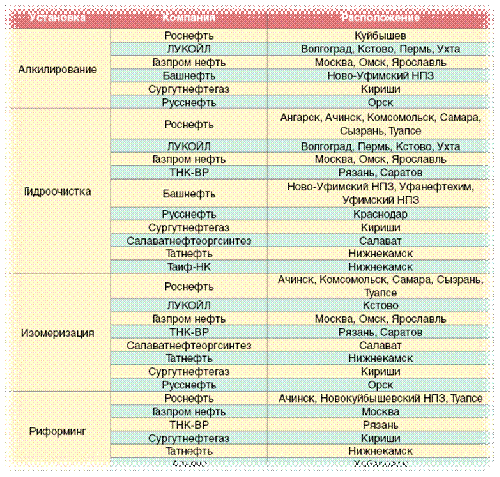

Табл. 1. Ввод установок, повышающих качество нефтепродуктов, до 2020 г.

Для увеличения глубины переработки нефтяного сырья запланировано построить около 30 установок и несколько реконструировать (табл. 2). Среди процессов, позволяющих, наряду с углублением нефтепереработки, получать качественные компоненты топлив, в основном два типа процессов - каталитический крекинг (высокооктановый компонент бензинов, сырье для нефтехимии) и гидрокрекинг (высокооктановые компоненты автобензинов с низким содержанием серы, низкозастывающие Д.Т. с ультранизким содержанием серы и авиакеросин). (6)

Для увеличения доли высококачественных нефтепродуктов в экспортируемой товарной продукции необходимо осуществить коренную модернизацию действующих НПЗ и построить новые, прежде всего экспортно-ориентированные нефтеперерабатывающие и нефтехимические комплексы на терминалах магистральных нефтепроводов в пограничных и приморских центрах. Такие комплексы запланированы. Часть из этих проектов находится на стадии реализации. Значительный объем работ по модернизации осуществляет ОАО «НК «Роснефть» на принадлежащих ей НПЗ. Ведется строительство Туапсинского НПЗ, планируется построить НПЗ в Приморске и Грозном.

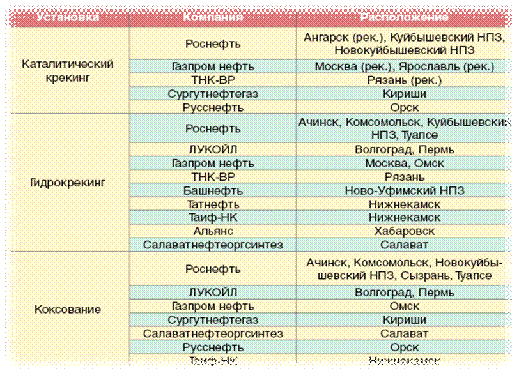

Табл. 2. Ввод до 2020 г. установок, углубляющих нефтепереработку.

2. Применение гидродинамического оборудования для интенсификации технологических процессов нефтепереработки

нефтепереработка гидродинамический оборудование интенсификация

2.1 Понятие и цели интенсификации

Интенсификация производственных процессов направлена на их экономической эффективности в результате их целенаправленного влияния на производительность оборудования, сокращение затрата материалов и энергии, улучшение качества продукции, снижение затрата труда и повышение эффективности управления.

Целевыми функциями интенсификации являются:

q  Сокращение продолжительности лимитирующих стадий производства;

q  Сокращение продолжительности и увеличение производительности процессов и энергозатрат;

q  Улучшение получения продуктов со свойствами, не достижимыми по традиционной технологии ;

q  Уменьшение габаритов аппаратов и расходов материалов на их изготовление;

q  Экономия сырья;

q  Проведение совершенно новых процессов.

.2 Гидродинамическое оборудование

Преобразование качественных характеристик мазута в гидродинамических устройствах.

Улучшение энергетических и экологических показателей теплоэнергетических комплексов в основном достигается за счет улучшения качества топлива, усовершенствования процессов горения топлива. Основными факторами, определяющими ценность топлива, является его теплотворная способность, определяемая количеством тепла, выделяющегося при полном сгорании единицы массы топлива, физическими свойствами рабочего тела, содержанием вредных примесей в продуктах сгорания. Одним из наиболее радикальных средств повышения эффективности работы теплоэнергетических установок является улучшение качественных характеристик топлива, позволяющих интенсифицировать процесс горения, получить от единицы массы топлива большее количество энергии. Особые трудности по оптимизации процесса сгорания возникают при использовании в дизельных двигателях, котлоагрегатах высоковязких мазутов, получаемых из остаточных фракций нефтепереработки. В мазуте, как конечном продукте нефтепереработки, сосредотачиваются наиболее тяжелые компоненты углеводородов, продукты термического крекинга, окисления, полимеризации, коксования; балласт-негорючая часть, состоящая из минеральной массы, металлов, золы, механических примесей. В процессе крекинга остаточные продукты обедняются водородом, что приводит к снижению теплотворной способности, жаропроизводительности мазута. Качество мазута начинает ухудшаться сразу после завершения крекинга нефти, во время транспортировки, при длительном хранении в емкостях; мазут окисляется, полимеризуется, насыщается биологическими организмами, обводняется; вследствие химических реакций углеводороды мазута превращаются в твердые, выпадающие в осадок продукты. Опыт эксплуатации дизелей на тяжелых сортах топлива Соединения, входящие в состав остаточных нефтяных топлив, асфальтенов, смол, желеобразных сгущений, имеют длинные, развитые молекулярные цепи, с невысокой стабильностью связей С - С, которые могут быть разорваны под воздействием высокочастотных колебаний, термического подогрева, за счет массообменных процессов между слоями обрабатываемой среды.

Термодинамическая устойчивость углеводородов понижается с повышением температуры, с увеличением молекулярной массы, времени пребывания обрабатываемого потока в области высокочастотных колебаний, интенсивности кавитационных процессов, градиента изменения давления в зоне химических реакций, площади поверхности фазовых переходов.

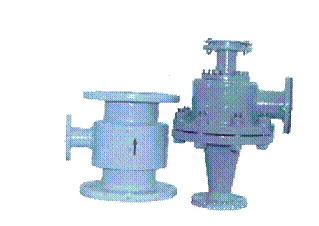

В гомогенизаторах, изготавливаемой ЦЭТ «Гидротопливо» установки УКДГ-89М, с контролируемой интенсивностью кавитационных процессов, с обработкой высоковязкого топлива на энергетическом уровне фазовых превращений; углеводородные молекулы расщепляются на более легкие, активные радикалы, обуславливающие кардинальное улучшение основных, качественных характеристик, топлива. (1)

После разрушения высокочастотными акустическими колебаниями длинных углеводородных молекул, образовавшиеся легкие активные радикалы интенсивно перемешиваются вихревым потоком в объеме обрабатываемой среды, вступают в реакцию с молекулами водорода, остаточных углеводородных фракций.

Необработанный мазут М-100 в емкости с отобранной пробой застывал при температуре +35 ºС, имел вязкую, консистентную структуру, модифицированный же мазут, при данной температуре, свободно плескался в емкости, легко стекал с пробной палочки. Смесь топлив приготовленная на базе 30% мазута Ф-5 и дизельного топлива после обработки в установке имела вязкость меньшую чем у необработанного дизельного топлива.(2)

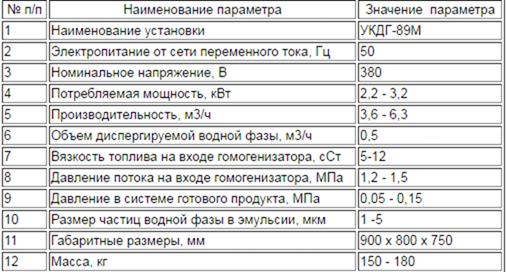

Технические характеристики установки УКДГ-89М.

Комплект гидродинамических устройств может размещаться в топливных системах энергетических установок фрагментарно, действует от энергии потока штатных насосов топливной системы. В этом случае применяется система управления подводом смешиваемых компонентов аналогичная используемой в установке УКДГ-89М. Управление потоком топлива поступающего к смесителям осуществляется посредством штатных элементов топливной системы энергетической установки.

Обработка дизельного топлива в гомогенизаторе-смесителе вихревом установки УКДГ-89М, при пониженной температуре окружающей среды.

Дизельное топливо содержит растворенные парафиновые соединения, которые при пониженной температуре кристаллизуются, с объединением кристаллов, в объеме топлива образуется кристаллическая решетка, препятствующая движению топлива в трубопроводах, прохождению топлива через фильтры двигателей. С понижением температуры, в летнем дизельном топливе начинается процесс помутнения уже при температуре 0 0С - + 3 0С, при температуре - 10 0С топливо теряет подвижность.

В процессе обработки дизельного топлива в ультразвуковом, интенсивном авиационном поле вихревого потока, парафиновые углеводородные соединения расщепляются на легкие, растворенные газовые фракции, активные радикалы. После модификации молекул углеводородов кристаллизация, повышение вязкости в обработанном дизельном топливе прекращается. Гомогенизатор-смеситель вихревой является эффективным теплогенератором, прокачивание топлива через его рабочие органы, позволяет повышать температуру в емкости для хранения дизтоплива, и соответственно, предотвращать кристаллизацию парафиновых соединений.
