Реферат: Гидродинамическое оборудование для интенсификации технологических процессов нефтепереработки

Рис 1. Комплект гидродинамических устройств для смешивания, гомогенизации топлив.

Применяется на нефтебазах, на судах бункеровщиках для приготовления гомогенизированных топливных смесей.

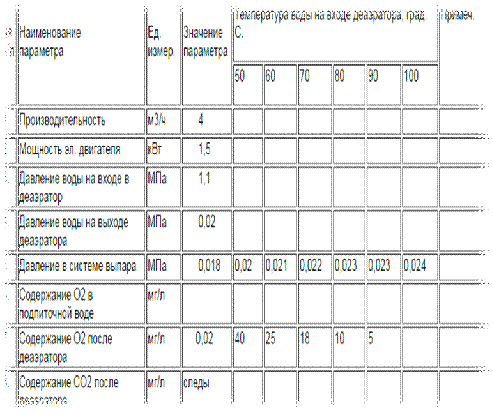

Заключительной стадией технологического процесса приготовления питательной воды для паровых котлов является удаление растворенных в ней агрессивных газов, в первую очередь кислорода, а также углекислоты, вызывающих коррозию металла теплосиловых установок. Кислородная коррозия является наиболее опасной, так как она проявляется на отдельных участках поверхности металла в виде небольших язвин и развивается в глубину металла вплоть до образования сквозных свищей. Для современных паровых котлов большой паропроизводительности даже самая незначительная концентрация растворенного в питательной воде кислорода может быть причиной нарушения нормальной работы и выхода из строя отдельных элементов их, из которых в первую очередь обычно подвергается коррозии экономайзер. Таким образом, для обеспечения надежной эксплуатации современных паровых котлов необходимо стремиться к практически полному отсутствию в питательной воде растворенного кислорода.

Гидродинамические интенсификаторы технологических процессов нефтепереработки (ГИТПН).

В рабочих органах интенсификаторов, вследствие, ультразвукового, кавитационного, термического воздействия, фазовых превращений вещества в вихревом несущем потоке, молекулярная структура нефтепродуктов, кардинально изменяет свои свойства. В результате фазовых превращений, деструктивного воздействия, длинные молекулы углеводородов расщепляются на более короткие газовые фракции С2 - С5, легкого дистиллятного топлива С8 - С10, дизельного топлива С15. Вновь образовавшиеся активные радикалы, свободные электроны вступают в химические реакции, взаимодействие с молекулами углеводородов, ускоренно расширяя область реакции в объеме потока. Радикалы, имеющие более сложное строение, распадаются на более простые, ускоряют реакционные процессы крекинга нефти.(3)

Анализами, проведенными после обработки мазута М-100 в интенсификаторе, при температуре подогрева 90°С, было установлено, что отобранные пробы топлива насыщены пузырьками газовых фракций, соединениями дизельного топлива, вязкость мазута, вследствие, осуществления фазовых превращений, уменьшилась со 120 сСт до 25 сСт т. е. в 4,5 раза, плотность на 3%, температура вспышки снизилась на 30%, дисперсность остаточных фракций топлива находится в пределах размерного ряда 1-5 мкм. Таким образом, следует констатировать, что в интенсификаторе технологических процессов нефтепереработки, крекинг сырья осуществляется ещё до его поступления в реакционные колонны, в которых затем остаётся произвести только окончательную корректировку свойств нефтепродуктов, распределить выделившиеся фракции по точкам отбора.(4)

Предварительная деструкция конгломератов тяжелых фракций позволяет резко замедлить в процессе крекинга коксообразование, снизить температуру застывания мазута, ускорить динамику расщепления тяжелых молекул углеводородов, увеличить до 90% содержание светлых газойлевых фракций, повысить качество нефтепродуктов, сократить время технологических процессов. Энергозатраты на реализацию технологических процессов нефтепереработки, с применением интенсификатора, значительно снижаются, в ректификационных колоннах уменьшается температура крекинга, одновременно резко улучшаются экологические характеристики окружающей среды. Оборудование устанавливается в технологическую схему процесса крекинга на участке подвода сырья в реакционную печь, а также на линии возврата мазута для его повторной обработки в вакуумной колонне. Геометрические размеры, производительность интенсификаторов - ГИТПН рассчитываются в зависимости от параметров состояния потока обрабатываемого сырья. На фото интенсификатор, производительность 250 м3/ч.

Применение разработанной технологии позволяет увеличить отбор светлых нефтепродуктов. Оборудование устанавливается в технологическую схему процесса крекинга на участках подвода сырья, на входе потока в вакуумную колонну, а также на линии возврата мазута для его повторной обработки в вакуумной колонне. Геометрические размеры, производительность интенсификаторов ГИТПН рассчитываются в зависимости, от объема, параметров состояния потока обрабатываемого сырья. Производительность одного комплекта интенсификатора, 250 м3/ч.

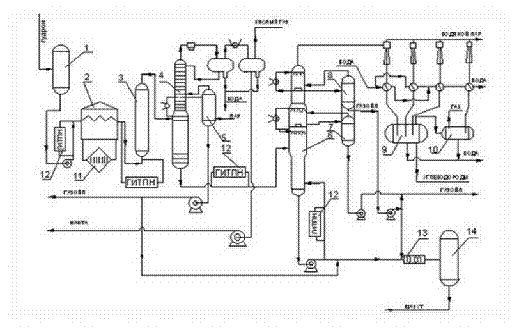

Принципиальная схема висбрекинга нефти с применением аппарата «ГИТПН»

Применение данной технологии позволит значительно сократить энергетические затраты на осуществление крекинга нефти, повысить качество нефтепродуктов, увеличить в готовой продукции содержание светлых фракций до 90%, сократить время технологических процессов переработки нефти, предотвратить интенсивное отложение кокса на поверхности змеевиков реакционных печей, катализаторов, в ёмкостях хранения нефтепродуктов.

Комплект универсального гидродинамического оборудования. После изготовления, оборудование используется для обработки различных жидких сред, может быть настроено, без изменения геометрических размеров, конструкционных решений, на работу в системах с производительностью в диапазоне от 50 до 250 м3/ч. Оборудование, обладает многофункциональными свойствами, применяется в производственных процессах в качестве:

ü  гомогенизаторов-смесителей, в процессах смешивания, компаундирования, модификации качественных характеристик топлива, в составе оборудования нефтебаз, на судах бункеровщиках;

ü  интенсификаторов, в технологических процессах нефтепереработки;

ü  гомогенизаторов- смесителей, в процессах приготовления водно-топливных эмульсий в составе топливных систем мощных дизельных двигателей, котельных агрегатов, газовых турбин;

ü  деаэраторов питательной воды котельных агрегатов;

ü  теплогенераторов в системах отопления, подогрева топлива в емкостях нефтебаз, в топливных системах энергетических установок;

ü  для обеззараживания питьевой воды, в системах водоснабжения, балластной воды в емкостях танкеров;

Многофункциональный топливный модуль МФТМ-07.

Применяется в системах топливоподготовки, в топливных системах судовых дизелей, газовых турбин. В многофункциональном топливном модуле реализуются процессы:

ü  гомогенизации высоковязкого судового топлива;

ü  сепарирования топлива /степень очистки топлива достигает 99%/;

ü  приготовления высокодисперсной водно-топливной эмульсии;

ü  приготовления стабильных топливных смесей;

ü  модификации качественных характеристик углеводородных топлив, осуществляемой в режиме фазовых переходов;

ü  дегазации топлива в топливных системах дизелей;

ü  подогрева топлива в системах, емкостях;

В гидродинамических устройствах топливного модуля, снабженных средствами управления параметрами состояния взаимодействующих потоков, интенсивностью высокочастотных колебаний, процесс обработки топлива выводится на режим фазовых переходов, с преобразованием тяжелых углеводородов в газовые, легкие, средне - дистиллятные фракции. Условия для осуществления фазовых переходов создаются в ходе разрушения конгломератов асфальтенов, расщепления высокомолекулярных углеводородов, с образованием активных радикалов, развитием термохимических реакций, ускоряющихся по мере повышения температуры, интенсификации высокочастотных колебаний, в турбулентном вихревом потоке. Вследствие конверсии исходного топлива, в газойлевые фракции, вязкость исходного топлива снижается в 4,5 раза, температура вспышки уменьшается на 30%, плотность топлива на 3-4%. (5)

Использование топлива с улучшенными характеристиками качества, повышает степень дисперсности капель топлива в камере сгорания дизелей, сокращает время подготовки топлива к воспламенению, ускоряет процесс сгорания. С переводом работы судовых дизелей на ВТЭ, приготовленную в топливном модуле МФТМ-07, расход топлива также как и при использовании установок УКДГ- 89М, сокращается на 12-15%, в котлоагрегатах на 8-10%. Нагарообразование на деталях цилиндро-поршневой группы дизелей, газовыпускном тракте, газовых турбинах, поверхностях нагрева котлоагрегатов практически прекращается. Значительно уменьшаются затраты, на обслуживание, ремонт энергетических установок, сокращаются вредные выбросы с уходящими газами.

Многофункциональный модуль содержит: многофункциональное гидродинамическое устройство, кавитационный смеситель, гидроструйный смеситель, автоматический регулятор для управления подачей смешиваемых компонентов, редукционно-дозирующее устройство, счетчики-расходомеры подачи топлива, воды, электронасосный агрегат НМШ5-25-4.0/10Б, контрольно-измерительные приборы, запорно-клапанную арматуру.

Многофункциональное гидродинамическое устройство типа МГУ-07. Применяется в качестве: гомогенизатора-смесителя, самоочищающегося многоступенчатого сепаратора топлива, термохимического реактора, дегазатора топлива. Топливо поступает в сепаратор после завершения процесса гомогенизации, с измельченной структурой конгломератов асфальтенов, смол, сгустков полимеров, тяжелых фракций нефтеостатков. Такая последовательность процесса дает возможность сократить на 3% потери горючей части топлива, уменьшить количество шлама в емкостях для сбора нефтеостатков.

Гомогенизатор-смеситель вихревой каскадный ГСВК-4. Гомогенизатор предназначен для модификации качественных характеристик высоковязкого топлива, приготовления стабильных топливных смесей, может применяться для обработки других жидкостей, приготовления суспензий, растворов.

Гомогенизатор снабжен средствами для регулирования интенсивности массообменных процессов в обрабатываемых жидкостях, в пределах изменения объема их подачи в рабочие органы, от 2 до 10 м3/ч, что позволяет получать конечные продукты с заданными характеристиками качества. Средства регулирования создают возможность концентрации и рационального распределения энергии в объеме гидродинамического потока, что обуславливает стабильность технологических процессов и соответственно качественных характеристик изготавливаемой продукции.

Гомогенизатор может быть использован в качестве эффективного подогревателя топлива и соответственно теплогенератора в системах отопления жилых, производственных помещений.

3. Технология обработки углеводородных топлив, приготовления водотопливных эмульсий в гидродинамических устройствах

Известен способ приготовления водотопливной эмульсии, включающий подогрев обводненного топлива, его сепарацию и гомогенизацию под действием центробежных сил в вихревом аппарате и последующую фильтрацию и стабилизацию путем ввода в полученное топливо подогретых депрессионных присадок. Топливная эмульсия, полученная этим способом, имеет недостаточно высокое качество, т.к. проходит одностадийную обработку в вихревом аппарате, и присадки в нее вводятся после основной обработки.

Известна двухстадийная обработка водотопливной эмульсии при ее приготовлении, включающая подачу воды и топлива на смешение и начальную обработку в насосе низкого давления с получением грубодисперсной эмульсии на его выходе; последующую подачу эмульсии на стадию окончательной обработки путем диспергации и гомогенизации за счет создания высокоскоростных потоков распыливаемой эмульсии в многосекционном насосе высокого давления, связанном с аккумулятором давления - диспергатором. Однако такая двухстадийная обработка не позволяет получить эмульсию с высокой степенью гомогенизации компонентов.

Наиболее близким к предлагаемому является способ приготовления микроэмульсий, в частности жидких топлив, таких как углеводородные топлива с дополнительными жидкостями, например водой. Способ включает стадии предварительной механической обработки дополнительной жидкости (воды) пропусканием ее через коридор высокого давления; подачи обработанной дополнительной жидкости и топливной жидкости на смешение и обработку в устройстве механической кавитации (сжатием - расширением) с получением предварительно обработанной промежуточной эмульсии; последующей гомогенизации промежуточной эмульсии в устройстве объединенного действия механической кавитации и электромагнитного воздействия, и окончательной гомогенизации полученной жидкости в устройстве механической кавитации до получения топливной эмульсии высокой степени диспергации и гомогенизации.

Такой способ отличается повышенной сложностью, т.к. требует сначала предварительной обработки дополнительной жидкости (воды), затем по меньшей мере трехстадийной кавитационной обработки смеси, одна из которых выполняется с использованием дополнительного электромагнитного воздействия. Кроме того, способ требует подачи на обработку исходных компонентов смеси только высокой чистоты, обеспечивающей требуемое качество полученных эмульсий.

Задачами предлагаемого способа являются:

ü  уменьшение стадий кавитационной обработки водотопливной эмульсии без ухудшения степени ее гомогенизации;

ü  возможность подачи на обработку компонентов любой степени чистоты;

ü  расширение спектра применения получаемых эмульсий за счет введения в процесс обработки целевых добавок и присадок;

ü  утилизация тепла получаемой горячей эмульсии направлением его на подогрев исходного жидкого топлива.

Поставленные задачи решаются тем, что при получении водотопливной эмульсии, включающем подачу жидкого топлива и дополнительной жидкости или воды на смешение и начальную обработку путем эмульгирования в статическом кавитационном устройстве с получением промежуточной эмульсии и окончательную ее гомогенизацию в гидродинамическом кавитационном устройстве, предлагается в качестве жидкого топлива использовать углеводородное сырье любой степени чистоты, после получения промежуточной эмульсии выполнять ее очистку и для окончательной гомогенизации в качестве гидродинамического кавитационного использовать многосекционное устройство, каждая секция которого имеет ротор и статор. При этом очистку промежуточной эмульсии выполняют путем ее циркуляции, сепарации и отделения воды и загрязняющих примесей. Перед окончательной обработкой очищенной промежуточной эмульсии в нее вводят дополнительные добавки и присадки целевого назначения. А также выполняют подогрев исходного жидкого топлива, подаваемого на смешение, за счет тепла получаемой горячей эмульсии через посредство теплообменника, установленного на выходе получаемой эмульсии.

Таким образом, предлагаемый способ приготовления высококачественных ультрадисперсных микроэмульсий включает только две стадии кавитационной обработки при использовании высокоэффективных кавитационных устройств специальных конструкций. Смешение и первичная обработка любого жидкого углеводородного сырья с промывочной жидкостью или водой производится в статическом кавитационном устройстве, и тонкая гомогенизация эмульсии выполняется многократно при прохождении через множество секций, каждая из которых имеет ротор и статор, при этом ротор каждой секции выполняет роль засасывающего насоса. Обеспечиваемая устройствами кавитационная обработка производит не только тонкую диспергацию и гомогенизацию компонентов жидкой среды, но и создает условия для выделения большого количества тепла , улучшающего обработку, а также интенсифицирует химические процессы, приводящие к активации частиц топлива, влияющей на его более длительную стабилизацию. Этим процессам также способствует очистка компонентов топлива после первичной обработки смеси в статическом кавитаторе.(1)

В предлагаемой конструкции устройства, обрабатываемая жидкость, подаваемая во входные патрубки с двух сторон, засасывается роторами-насосами за счет действия системы диффузор-конфузор и после обработки в одной паре секций поступает в каждую последующую пару секций до выхода из центральной секции, т. е. устройство гомогенизации само служит центробежным насосом и не требует дополнительных нагнетающих устройств. При прохождении жидкости через секции создается кинетическая энергия, которая в результате периодического перекрывания диффузоров роторов и конфузоров статоров создает кавитацию, преобразующую механическую энергию в несколько видов энергии: в тепловую с нагреванием среды, в энергию гидродинамического удара, производящую диспергацию и гомогенизацию среды, в энергию химического взаимодействия компонентов жидкой среды, производящую активацию частиц. Наличие множества диффузоров ротора и конфузоров статора в каждой секции позволяет значительно увеличить интенсивность обработки, и условие равенства числа диффузоров и конфузоров дает возможность создать импульс гидродинамических ударов и движения среды с высоким и крутым фронтом.(2)

Встречно-направленное расположение пар секций, с одной стороны, позволяет увеличить интенсивность обработки за счет встречно-направленного движения жидкости в центральной секции, а с другой стороны, компенсировать действие осевых сил встречно-направленных потоков и исключить осевое смещение вала и, следовательно, повысить надежность конструкции.

Изобретения поясняются прилагаемыми чертежами, где2 на фиг.1 показана технологическая схема процесса приготовления водотопливной эмульсии; на фиг. 2 - осевой разрез статического кавитационного устройства; на фиг.3 - торцевой разрез по А-А статического устройства; на фиг.4 - торцевой разрез по Б-Б статического устройства; на фиг.5 - осевой разрез гидродинамического кавитационного устройства с фрагментом бокового вида центральной секции; на фиг. 6 - торцевой разрез по А-А гидродинамического устройства. (3)
