Метод компенсирующей голограммы может быть использован для коррекции искажений, создаваемых не только аберрациями линзы, но и оптически неоднородной средой, разделяющей объект и приемную оптику (в том числе волоконно-оптическими жгутами).

Данный тип ГОЭ применяют для коррекции оптических изображений. Голографические компенсаторы позволяют реализовать метод коррекции изображений, основанный на использовании сопряженной волны, образующей действительное изображение объекта (рис.). При совмещении действительного изображения искажающего элемента с самим этим элементом происходит восстановление первоначальной формы световой волны и получается неискаженное изображение наблюдаемого объекта. Искажающим элементом может быть линза, рассеиватель типа матового стекла или турбулентная атмосфера.

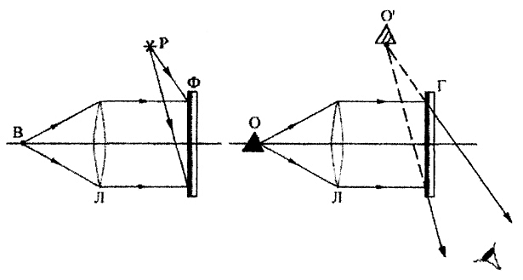

Рис. Изготовление и работа голографического компенсатора.

Поясним суть метода на примере коррекции линзовых аберраций. На этапе изготовления голографического компенсатора на фотопленке Ф получают голограмму искажающего элемента - аберрационной линзы Л. При компенсации аберраций голограмму Г располагают по отношению к линзе в том же положении, как и при регистрации, и через нее наблюдают искаженное изображение объекта. Свет от объекта О дифрагирует на голограмме, и волна соответствующего порядка формирует свободное от аберраций изображение объекта! При освещении голограммы объектной волной от монохроматического источника В, искаженной линзой Л, восстановится изображение опорного источника Р. Если же объектная волна дополнительно искажена объектом, расположенным перед аберрационной линзой Л, то и в восстанавливающую волну вносятся такие же искажения и наблюдатель увидит изображение объекта.

Метод компенсирующей голограммы может быть использован для коррекции искажений, создаваемых не только аберрациями линзы, но и оптически неоднородной средой, разделяющей объект и приемную оптику (в том числе волоконно-оптическими жгутами).

Голографический микроскоп

Двухступенчатый метод голографии впервые позволил создать микроскоп, регистрирующий не только амплитуду, но и фазу световой волны, рассеянной объектом. Появление такого микроскопа открыло новые возможности исследования микрообъектов, недостижимые известными методами классической микроскопии.

В безлинзовом микроскопе достичь увеличения можно, применяя разные длины волн или разные радиусы кривизны на стадиях получения голограмм и восстановления волнового фронта.

Схема голографического микроскопа с прямой голографической записью волновых фронтов приведена на рис. Объект 2 помещается в расходящийся лазерный пучок. Полученная дифракционная картина фиксируется вместе с когерентным фоном на фотопластинке на расстоянии z1 от объекта.

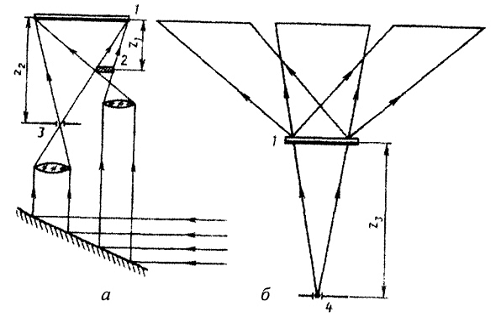

Рис. Запись и восстановление увеличенного изображения в голографическом микроскопе с прямой записью.

Увеличение восстановленного изображения определяется выражением

M = [1 ± (z1λ1/z3λ2) - (z1/z2)] - 1,

где λ1, λ2 - длины волн источников излучения при записи и восстановлении; z1 - расстояние от исследуемого объекта до плоскости голограммы; z2, z3 - расстояния от точечных диафрагм до плоскости голограммы соответственно в схемах записи и восстановления. Знак "-" относится к действительному изображению, знак "+" - к мнимому.

Несомненными преимуществами обладает голографический микроскоп с предварительным увеличением (рис.). Полупрозрачный объект 5 помещают на предметном стекле и освещают расположенным вплотную к нему конденсором 4 светом лазера 1. Объектив микроскопа 6 создает увеличенное действительное изображение объекта, регистрируемое вместе с опорным пучком на голограмме 8, помещаемой между объективом и окуляром 9.

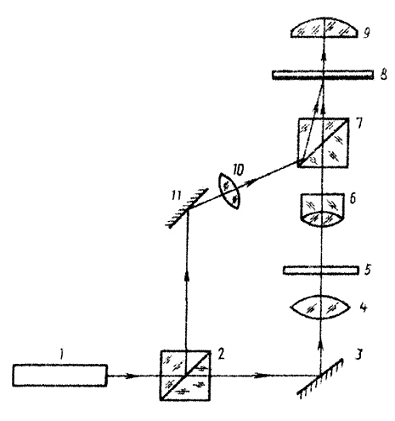

Рис. Схема голографического микроскопа с предварительным увеличением.

Объектив и фокусирующую линзу 10 подбирают так, чтобы обеспечить максимальное совпадение кривизны создаваемых ими волновых фронтов при заданном угле падения на голограмму для уменьшения пространственной частоты регистрируемой интерференционной структуры. Угол между опорными и предметными пучками выбирают достаточно малым из тех же соображений. Восстановленное изображение изучается через окуляр микроскопа, который можно перестраивать по глубине и перемещать по полю зарегистрированного изображения. Подобная схема микроскопа обеспечивает достижение разрешения около 1 мкм.

Можно сравнить две схемы голографического микроскопа. Недостатками схемы прямой регистрации можно назвать высокие требования к разрешающей способности регистрирующей среды и сильное влияние пятнистой структуры на качество изображения. В голографической схеме с использованием микрообъектива для создания увеличенного изображения предмета требования к разрешающей способности минимальны, но поле зрения и глубина регистрируемого пространства определяются свойствами применяемого микрообъектива и весьма малы.
