Курсовая работа (т): Голограммы

= R +О, (1.3.2)

где:,

,

.

Отсюда интенсивность излучения I в плоскости регистрации голограммы может быть описана следующим образом:

 (1.3.3)

При линейной обработке голограммы и ее восстановлении опорной волной с комплексной амплитудой R амплитуда поля в плоскости голограммы, непосредственно за ней - А, может быть описана с точностью до коэффициента пропорциональности следующим образом:

 (1.3.4)

Если амплитуда опорной волны одинакова по всей плоскости голограммы, то первый член правой части выражения (1.3.4.) описывает волновой фронт, комплексная амплитуда которого пропорциональна амплитуде исходной волны U в выражении (1.3.2) [2].

Далее, если амплитуда опорной волны настолько велика, что , то вторым слагаемым выражения (1.3.4) можно пренебречь. Наконец для опорной волны, фаза которой практически не изменяется на всей плоскости голограммы, третий член пропорционален величине, сопряженной комплексной амплитуде объектной волны. Он создает второе, сопряженное изображение объекта. В случае использования приведенной выше схемы сопряженное изображение является действительным. Таким образом, при разглядывании восстанавливающего голограмму источника сквозь голограмму будут видны этот источник, мнимое изображение объекта и сопряженное действительное изображение объекта. Если наблюдатель сфокусирует глаз на мнимом изображении, то действительное изображение окажется расфокусированным. Наоборот, если поместить экран в той плоскости, где дифрагированные на структуре голограммы лучи создают действительное изображение, на нем будет присутствовать паразитная засветка от расфокусированного мнимого изображения объекта. Эти взаимные световые помехи от изображения двойника в направлении наблюдения являются основным, наиболее значимым, недостатком голограмм, получаемых по осевой схеме Д. Габора [2].

Оптическая схема записи голограмм Лейта-Упатниекса

Интерференция наблюдается при сложении двух волн, когда при условии их когерентности, т.е. постоянной разности фаз этих волн, возникает характерное пространственное распределение интенсивности света - интерференционная картина. Фотопластинка-детектор регистрирует это в виде чередующихся светлых и темных полос, или интерферограммы.

Для определения остаточных напряжений применялась и обычная интерферометрия, но эту работу можно было провести только в хорошо оборудованной лаборатории: требовалась специальная подготовка поверхности исследуемого объекта, придание ей правильной формы, специальное освещение и оборудование.

Когда создали лазер, т.е. источник излучения с высокой пространственной и временной когерентностью, стала развиваться оптическая голография - способ записи и восстановления световых волн, рассеянных объектом и несущих информацию о его форме (т.е. трехмерного образа объекта). Некоторые методики интерферометрии сильно упростились, так как снялись проблемы освещения и подготовки поверхности.[5]

Принципиальная оптическая схема для записи голограммы по Лейту-Упатниексу показана на рис.1.3.2. Луч лазера (1) расширяется линзой (2) и делится полупрозрачным зеркалом (3) на две части. Одна часть - это опорный луч (ОЛ) - проходит через зеркало и сразу падает на фотопластинку-детектор (5). Вторая часть, отраженная от зеркала, освещает объект (4) и, диффузно рассеянная им, проходит через линзу (6) и тоже падает на детектор. Это предметный луч (ПЛ).

Рис. 1.4 -  Принципиальная схема записи голограммы Лейта-Упатниекса: 1 - лазер, 2 - линза, 3 - полупрозрачное зеркало, 4 - объект, 5 - фотопластинка-детектор, 6 - линза в режиме лупы, ОЛ - опорный луч, ПЛ - предметный луч

Заметим, что наличие линзы (6) не принципиально для записи голограмм, однако необходимо для измерения остаточных напряжений. Линза находится на фокусном расстоянии от объекта и поэтому работает в режиме лупы: на фотопластинке записывается не весь образ объекта, а малая, но увеличенная в 2-5 раз, его часть - область поверхности с отверстием. Это помогает рассмотреть довольно плотно расположенные (особенно на кромке отверстия) полосы интерферограммы [5].

В этой схеме записи луч лазера делится специальным устройством, делителем (в простейшем случае в роли делителя может выступать любой кусок стекла), на два. После этого лучи с помощью линз расширяются и с помощью зеркал направляются на объект и регистрирующую среду (например, фотопластинку). Обе волны (объектная и опорная) падают на пластинку с одной стороны. При такой схеме записи формируется пропускающая голограмма, требующая для своего восстановления источника света с той же длиной волны, на которой производилась запись, в идеале - лазера <#"721235.files/image025.gif">

Рис. 1.5 - Принципиальная схема записи голограммы Ю.Н. Денисюка

Такая схема регистрации голограммы предложена Ю.Н. Денисюком и носит его имя.

При регистрации голограммы в такой схеме в объеме регистрирующей среды образуется большое количество частично отражающих излучение поверхностей, называемых стратами, действующих подобно 15 отражательному интерференционному фильтру. Даже для толщин регистрирующей среды 10 - 12 мкм число этих страт может быть более 50. Большое число содержащихся в голограмме частично отражающих поверхностей обуславливает их высокую спектральную селективность, позволяющую восстанавливать записанное на них изображение в белом свете. Такие голограммы называются голограммами Ю.Н. Денисюка или отражательными объемными голограммами. Следует отметить, что известная из курса физики фотография Липпмана является, по своей сути, частным случаем голограммы Денисюка.

Голографирование с наклонным опорным пучком при диффузном и недиффузном объектном пучке.

Получение голограммы с помощью опорной волны, падающей на плоскость регистрирующей среды под углом, отличным от угла падения объектной волны. Пространственно-частотный анализ этого метода основан на понятии несущей, или опорной, волны, пространственная частота которой модулируется информацией о предмете. Таким образом, выражение “голограмма с несущей частотой” эквивалентно выражению “внеосевая голограмма”. При использовании метода несущей частоты отпадает необходимость получения опорной волны за счет света, прошедшего через предмет. Вследствие этого, при применении внеосевых голограмм, в противоположность габоровским голограммам, нет необходимости ограничиваться транспарантами с большими прозрачными участками. На рис.1.3.4. показан простой способ деления волнового фронта, позволяющий освещать прозрачный транспарант когерентной плоской волной и получать наклонную плоскую волну от того же источника. В качестве объекта можно взять полутоновой транспарант. Пусть О(x, y) - комплексная амплитуда объектной волны в плоскости голограммы, R = r exp(2πiξrx) = r exp(ikx sinθ) - комплексная амплитуда плоской опорной волны. Из сравнения этих выражений проводимого, гласящего, что фаза волны обратно пропорциональна пройденному оптическому пути, получим выражение для пространственной частоты опорной волны, представленной на рис.1.3.4.

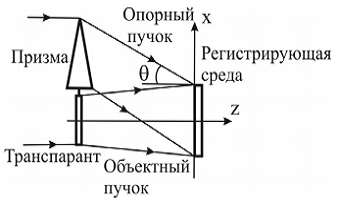

Рис. 1.6 - Схема получения голограмм с внеосевым опорным пучком

Пространственная частота опорной волны, представленной на рис. 1.3.4. Пространственная частота опорной волны соответствует волновому вектору опорной волны, направленному вниз от оси z, где θ- угол, образованный им в плоскости xz с осью z.

Рассмотренный нами ранее метод освещения частично прозрачного транспаранта плоской волной обладает рядом недостатков, среди которых:

• трудность наблюдения восстановленного мнимого изображения, заключающаяся в необходимости сканирования зрачком наблюдателя всей плоскости голограммы;

• сильная неравномерность интенсивности объектной волны в плоскости регистрации голограммы, затрудняющая выбор интенсивности опорной волны.

Эти недостатки можно устранить, если использовать диффузное освещение голографируемого транспаранта. Для этого между лазерным источником и транспарантом обычно помещают диффузный экран, например матовое стекло. Так как диффузный экран рассеивает свет в широком телесном угле, то теперь наблюдателю не нужно сканировать зрачком всю поверхность голограммы, чтобы увидеть все изображение транспаранта. Хотя фаза света, рассеянного диффузным экраном и прошедшего через объект, представляет собой быстро меняющуюся пространственную функцию координат в плоскости голограммы, свет в этой плоскости может сохранять когерентные свойства. Это происходит, если:

• исходная волна, освещающая диффузный экран, пространственно когерентна по всей площади экрана;

• максимальная длина пути света от источника до голограммы через диффузный экран отличается от длины пути опорного пучка не больше, чем на длину когерентности;

• экран остается неподвижным.

Голограмма, полученная при диффузном освещении, обладает рядом замечательных свойств. Дело в том, что диффузный экран имеет более широкий спектр пространственных частот, чем голографируемый транспарант, он рассеивает свет в широком телесном угле так, что каждая точка апертуры голограммы получает свет от всех точек транспаранта. Вследствие этого на стадии восстановления через любую часть голограммы можно наблюдать все мнимое изображение объекта. При смещении направления наблюдения изображение видно с другой стороны. Если мы имеем голограмму двумерного транспаранта и хотим наблюдать его изображение, то сможем восстановить его целиком, даже в том случае, когда голограмма оказалась разбитой или поврежденной, так, что сохранился лишь небольшой участок. Конечно, разрешение в изображении тем хуже, чем меньше площадь оставшейся части голограммы. Отметим, что диффузная подсветка объекта, помимо перечисленных выше преимуществ, обладает и рядом существенных недостатков. Среди них зернистая, спекловая структура изображений, восстанавливаемых с помощью таких голограмм. Благодаря ей, восстановленные изображения состоят из отдельных светлых пятен, разделенных абсолютно темными промежутками. Размер пятен находится на пределе разрешающей способности голограммы, а их контраст (видность) - V, определяемый как отношение разности максимальной и минимальной интенсивностей элементов изображения к их сумме, равен 1.

 (1.3.4.1)

Причина появления спеклов кроется в невозможности регистрации всего поля, рассеянного диффузором. Потеря и не регистрация на голограмме части поля объекта приводит к перераспределению интенсивности восстановленного изображения, имеющего вид пятнистой структуры. Наличие спеклов ограничивает область практического использования голограмм с диффузной подсветкой объекта. Так, например, в фотолитографии спеклы недопустимы, поскольку приводят к разрыву отображаемых структур. До сегодняшнего дня так и не изобретено радикального метода борьбы со спеклами. Единственное, что предлагается делать в этом направлении, это использовать метод накопления, т.е. метод последовательной регистрации множества реализаций одного и того же восстановленного изображения, характеризующихся различными картинами спеклов. Практически реализуют этот метод путем установки вращающегося рассеивателя в восстанавливающий пучок лучей. Наличие вращающегося рассеивателя позволяет усреднить во времени различные реализации картин спеклов и свести их к постоянному по плоскости изображения шуму. Вместе с тем рассеиватель обуславливает изменение структуры восстанавливающего пучка и, тем самым, приводит к снижению разрешения в восстановленном изображении. Более подробно об этом мы будем говорить позже [2].

Материалы для записи голограмм

В настоящее время запись большинства объемных голограмм осуществляется на фотополимерах. Из них наибольшее распространение и известность получили фотополимеры фирмы Du Pont. Они выпускаются в промышленных масштабах и широко используются для изготовления защитных голографических меток, например голограмм на кредитных картах, банкнотах и т.д. Фотополимеры могут быть очувствлены практически в любом диапазоне видимой области спектра. Их разрешаюшая способность также превышает 3000 мм-1, что позволяет использовать эти среды для регистрации отражательных голограмм по схеме Ю.Н. Денисюка. Их светочувствительность составляет десятки мДж/см2. В качестве основных достоинств фотополимеров можно отметить низкий уровень шума, простоту послеэкспозиционной обработки. Недостатком этих сред является сложность их нанесения на подложку в виде равнотолщинной пленки.

Неорганические и органические фоторезисты в голографии, как правило, используются в виде тонких пленок, толщиной до 1 мкм. Такие среды используются для получения рельефно-фазовых голограмм, т.е. фазовых голограмм с модуляцией толщины регистрирующей среды. Они светочувствительны, как правило, в коротковолновой области спектра (менее 0,5 мкм) и обладают светочувствительностью 10-2 Дж/см2. В голографии они обычно используются в виде нанесенных на подложки слоев толщиной менее 1 мм. Нанесение органических резистов на подложки осуществляют методом центрифугирования, что при тщательном соблюдении технологии позволяет получать исключительно равнотолщинные пленки. Еще лучше обстоят дела с неорганическими фоторезистами, или, как их еще называют, халькогенидными стеклообразными полупроводниками. Эти среды наносят на подложки методом испарения в вакууме. Послеэкспозиционная обработка фоторезистов - мокрая, без набухания. При этом неорганические фоторезисты допускают сухую послеэкспозиционную обработку в газовой среде. В голографии фоторезисты, в основном, используются для изготовления голограммных оптических элементов и мастер - голограмм, являющихся основой для производства никелевых матриц для тиражирования голографических этикеток, наклеек и т.д. При использовании неорганических фоторезистов следует иметь в виду то, что их нанесение на подложки методом термического испарения в вакууме, позволяющим получать исключительно равнотолщинные пленки, имеет и обратную сторону, заключающуюся в кластерной природе формируемой таким образом пленки резиста. Пленка, получаемая методом термического испарения халькогенидного стекла в вакууме, может быть условно разбита на отдельные участки - кластеры, каждый из которых характеризуется постоянной, но отличной от соседних участков пленки, скоростью травления в проявляющем растворе. Отметим, что средний размер кластера, как правило составляет 400 - 600 нм. Кластерность пленки, в конечном счете, приводит к паразитной модуляции поверхностного рельефа получаемых на ней голограммных структур и обуславливает наличие коротковолновой границы применимости голограмм, получаемых на халькогенидных стеклообразных полупроводниках. Для голограмм, не проходящих апостериорную обработку поверхности и характеризующихся максимальной дифракционной эффективностью на рабочей длине волны - λ, эта граница, определяемая из условия допустимого уровня светорассеяния σ≤λ/100, где σ - среднеквадратичная шероховатость поверхности голограммы, соответствует 80 мкм.
