Курсовая работа (т): Индивидуальный жилой дом по адресу: Сахалинская область, гор. Холмск

Индивидуальный жилой дом по адресу: Сахалинская область, гор. Холмск

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«САХАЛИНСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ»

Курсовой проект

на тему: Индивидуальный жилой дом по адресу:

Сахалинская область, гор. Холмск

г. Южно-Сахалинск

2017 г.

Состав проекта

Введение

1. Архитектурно-строительные решения

.1 Район строительства

.2 Объемно-планировочные решения

1.3 Наружная отделка

.4 Основные строительные показатели

.5 Функциональные требования

2. Конструктивные решения

2.1 Фундамент

.2 Стены (теплотехнический расчет)

.3 Внутренние стены и перегородки

.4 Перекрытия

.5 Полы

.6 Крыша, кровля

.7 Лестница

.8 Окна и двери

Заключение

Используемая литература

Введение

Дом формируется в зависимости от социально - бытовых факторов, природно-климатических условий, национальных особенностей. Так же по конструктивным особенностям и типу используемых материалов удовлетворяет требования большинства семей, рассчитывающих на сравнительно недорогое и качественное индивидуальное жилье, имеющее архитектурную выразительность, отличающееся от гражданских зданий массового строительства более удобной планировкой с учетом более жестких функциональных требований.

Интенсивное развитие строительной техники сопровождается внедрением индустриальных методов строительства, новых строительных и конструктивных систем. За последнее время, в связи с переходом страны к рыночной экономике, появилось большое количество принципиально новых по конструктивным и декоративным показателям строительных материалов. Между тем, вследствие усиления конкуренции среди производителей на рынке строительных материалов происходит неизбежное их удешевление, улучшение качества и ассортимента.

Все эти изменения, если учитывать, что стоимость стройматериалов составляет более 50% стоимости строительства гражданского здания, все в большей степени позволяют людям со средним достатком строить высококачественные индивидуальные жилые дома.

1. Архитектурно-строительные решения

.1 Район строительства

Город Холмск.

Среднегодовая температура составляет + 3,9 °С.

Самым холодным месяцем является январь со среднесуточной температурой - 9,7 °С.

Самым теплым является август со среднесуточной температурой +17,7 °С. Продолжительность периода со среднесуточной температурой ниже 0°С составляет 140 суток.

Средняя температура наиболее холодной пятидневки - 19 °С.

Снеговая нагрузка 240 кг/кв.(IV район).

Ветровая нагрузка - 100 кг/кв. м(VI район).

Климатический район II г.

Глубина промерзания грунтов-1.2м

Количество осадков за ноябрь - март 305мм

Максимальная из средних скоростей ветра по румбам за январь-10.7м/с ЮВ

Повторяемость направлений ветра. Город Холмск

1.2 Объемно-планировочные решения

Объемно-планировочное решение - это решение, на основе которого принимается тот или иной состав и размеры помещений.

Здание имеет простую геометрическую форму, запроектировано с подвалом.

Согласно объемно-планировочному решению:

Класс данного здания - III

Степень огнестойкости - V

Запроектировано:

Высота подвального помещения - 2.26м.

высота 1 этажа - 2,4 м.

высота 2 этажа - 2.4м.

высота здания от уровня земли - 8.83

размеры в осях - 12,6 м (1-4) и 9.9 м (А-С)

Данный дом рассчитан на одну семью из 3-4 человек

Экспликация помещений

1.3 Наружная отделка

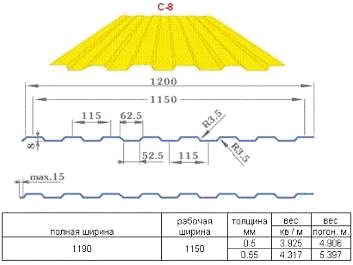

Наружные стены дома - Профнастил оцинкованный С8 с полимерным покрытием - это прокат холодного катания, для его производства используется профилекаточный станок и прочее подобное оборудование. Согласно ГОСТ 14918 он идет не окрашенный, но ГОСТ 30246 допускает использование эмалированной краски (защитной либо декоративной).

Метало профиль пришивается вертикально вна хлест на одну волну, к горизонтально прибитым деревянным брускам 25х50 создающим обрешетку на стене.

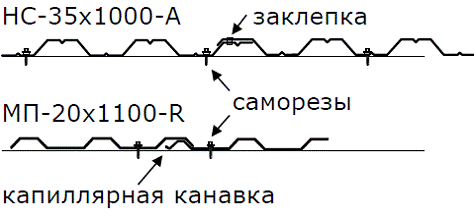

Принципиальная схема крепления профнастила

Поверх плиты OSB рейкой пробивается ветровлагозащитная паропроницаемая мембрана Изоспан А.

Применяется в зданиях всех типов для защиты утеплителя и внутренних элементов стен и крыш от конденсата и ветра. Устанавливается с внешней стороны утеплителя под наружной облицовкой стены или кровельным покрытием. С наружной стороны «Изоспан А» имеет гладкую водоотталкивающую поверхность. Внутренняя сторона - с шероховатой анти конденсатной структурой, которая предназначена для удерживания капель конденсата и последующего их испарения в воздушном потоке. Защищает от проникновения конденсата в конструкцию и утеплитель из внешней среды, обеспечивая выветривание водяных паров из утеплителя.

Применение «Изоспан А» позволяет существенно улучшить теплозащитные характеристики утеплителя и продлить срок службы всей конструкции. «Изоспан А» изготавливается из современных полимеров и обладает рядом преимуществ перед традиционными материалами:

высокая механическая прочность; удобен в применении,

экологически безопасен, не выделяет вредных веществ,

сохраняет свои свойства в течение длительного срока,

стоек к воздействию химических веществ и бактерий.

Кровля - Металлочерепица - это оцинкованные листы из стали толщиной от 0,4 и до 0,6 мм со специальным полимерным покрытием, защищающим их от коррозии и придающим им цвет, подвергающиеся поперечному штампованию с целью получить рисунок, имитирующий натуральную черепицу.

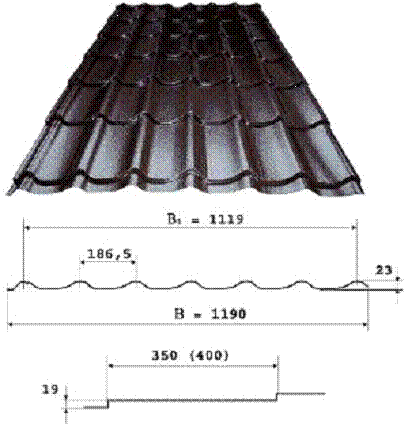

Справочные характеристики металлочерепицы

При вычислении массы плотность стали принята равной 7,85 г/см

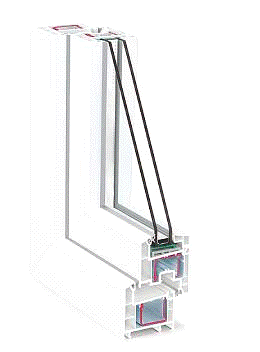

Заполнение оконных проемов - двухкамерный стеклопакет в переплете из поливинилхлоридного профиля белого цвета с аэроматами (вентиляционными клапанами).ГОСТ 30673 одинарной конструкции со стеклопакетами (далее - оконные блоки или изделия) для зданий и сооружений различного назначения.

Монтажная ширина, мм: 58

Количество камер - рамы: 3

Количество камер - створки: 3

Сопротивление теплопередаче, (м²С/Вт)x1000: 730

Толщина стеклопакета до, мм: 34

Ширина рамы в световом проеме, мм: 63

Ширина рама- створка в световом проеме, мм: 112

Исполнение: белый, возможны цвета цветовой гаммы RAL

Цвет уплотнений: черный, серый

Материал уплотнений: TPE

Количество контуров уплотнения: 2

Звукоизоляция. Класс шумозащиты, до: 3

Противовзломные характеристики: до класса WK 2 согласно ENV 1627-1630

Долговечность, более (условных лет): 40

Морозостойкость, минус градусов Цельсия: 60

Используемая фурнитура: все основные фурнитурные системы

Ударная вязкость, кДж/м2: 39,5

Наружные двери - СНиП 23-02-2003.

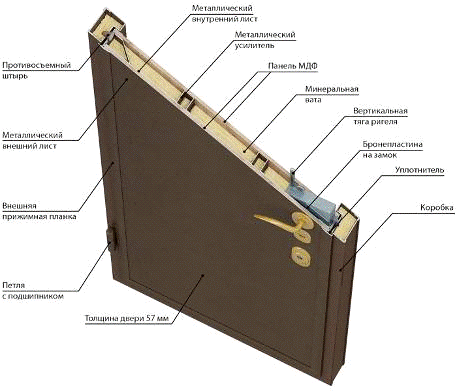

Основным предназначением входной двери является охрана помещения от визита непрошеных гостей. Кроме этого, она должна выглядеть презентабельно, защищать от уличного шума и сохранять тепло внутри дома. Специалисты утверждают, что лучше всего с поставленными задачами справляются металлические наружные двери. Они надежны и долговечны, с ними непросто справиться вандалам, если, конечно, дверная коробка установлена по всем правилам, а полотно, дверные петли и замки сделаны качественно.

Ворота деревянные распашные для производственных зданий и сооружений технические условия ГОСТ 18853-73

.4 Основные строительные показатели

.5 Функциональные требования

Коттедж предназначен для проживания семьи из 3-4 человек. К каждому помещению в здании предъявляются определенные функциональные требования, т.е. каждое помещение должно выполнять определенные функции.

Тамбур служит для входа и выхода. Выполняет теплоизоляционную функцию.

Коридор, помещение, где располагается лестница, а так же для сообщения помещений. Предназначается для хранения одежды и обуви. Для сообщения между уровнями.

Гостиная представляет собой парадное помещение и предназначена для дневного пребывания семьи, для приема гостей.

Кухня служит для приготовления и приема пищи.

Санузел служит для личной гигиены членов семьи.

Спальня является комнатой, служащей для пассивного отдыха (сна) членов семьи.

2. Конструктивные решения

.1 Фундамент

Фундаменты являются опорной частью здания и предназначены для передачи нагрузки от вышерасположенных конструкций на основание (грунт). От надежной работы фундаментов в большей степени зависят эксплуатационные качества здания и его капитальность, долговечность. При строительстве цокольного этажа нужно обеспечить достаточную прочность конструкции с помощью адекватного армирования монолитной стены с шагом вертикальной и горизонтальной арматуры не более 40 см (пункт 8.3.6 СП 52-101-2003) и арматурных связей с подлежащей монолитной плитой основания фундамента. Также обязательно правильное типовое армирование углов и примыканий монолитных стен.

Монолитная конструкция подземной стены подвала предпочтительна перед сборной стеной из бетонных блоков или других стеновых материалов.

При проектировании размеры фундамента приняты согласно ГОСТ 13579-78.

Глубина заложения фундамента составляет 2,6 м, что превышает глубину промерзания грунтов, составляющую в данном районе строительства 1,43 м.

По всему периметру здания выполняется отмостка шириной 500 мм с уклоном i = 0,2. она предназначена для защиты фундамента от дождевых и талых вод, проникающих в грунт близ стен здания. А также, закладываются дренажные асбестоцементные трубы, в которых предварительно, в верхней чести делают отверстия, которые способствуют сбору грунтовых вод. Трубы укладываются по всему периметру здания, на глубину 0,5 м, с уклоном 2мм на 1м. На поворотах делают глухие колодцы. Дренаж отводится в центральную канализацию. Дренажные трубы укладываются на щебеночную подсыпку, а также засыпается щебнем более крупной фракцией, что улучшает дренирование грунтовых вод и предотвращает заиливание дренажа.

Для защиты фундамента от грунтовой влаги, перед обратной отсыпкой, по всему периметру выполняется гидроизоляция битумной мастикой.

.2 Стены

Стены здания предназначены для ограждения и защиты от окружающей среды и передают нагрузки от находящихся выше конструкций - перекрытий и покрытий к фундаменту.

В здании запроектированы каркасные стены. В качестве «начинки» для стен используют утеплитель. Толщина - 250 мм, для внутренних-150мм. Это базальтовая вата плотностью 30-50 кг/м³. Внутренняя поверхность стены закрывается пароизоляционной пленкой, внешняя покрывается гидроизоляцией. После чего стены зашиваются листами ориентированно-стружечной плиты ОСП-12мм.

Оконные проемы в стенах запроектированы с четвертями, предназначенными для удобства установки оконных блоков.
