Курсовая работа (т): Индивидуальный жилой дом по адресу: Сахалинская область, гор. Холмск

Теплотехнический расчет наружной стены.

Для расчета потребуются два СНиПа, один СП, один ГОСТ и одно пособие:

СНиП 23-02-2003 (СП 50.13330.2012). "Тепловая защита зданий". Актуализированная редакция от 2012 года [1].

СНиП 23-01-99* (СП 131.13330.2012). "Строительная климатология". Актуализированная редакция от 2012 года [2].

СП 23-101-2004. "Проектирование тепловой защиты зданий" [3].

ГОСТ 30494-96 (заменен на ГОСТ 30494-2011 с 2011 года). "Здания жилые и общественные. Параметры микроклимата в помещениях" [4].

Пособие. Е.Г. Малявина "Теплопотери здания. Справочное пособие" [5].

Расчетная относительная влажность внутреннего воздуха из условия не выпадения конденсата на внутренних поверхностях наружных ограждений равна - 55% (СНиП 23-02-2003 п.4.3. табл.1 для нормального влажностного режима)

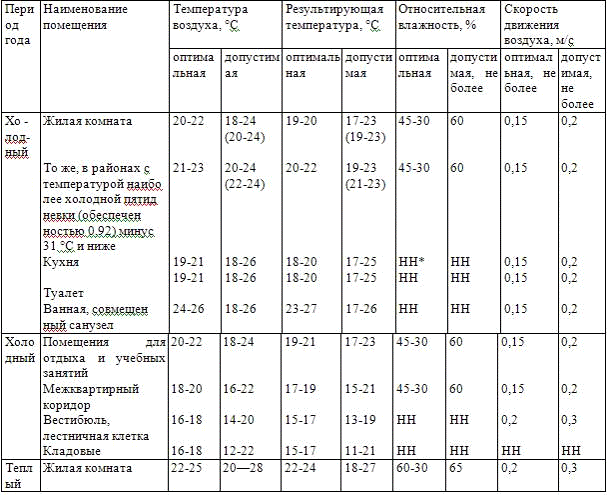

Оптимальная температура воздуха в жилой комнате в холодный период года tint= 20°С (ГОСТ 30494-96 табл.1).

Расчетная температура наружного воздуха text, определяемая по температуре наиболее холодной пятидневки обеспеченностью 0,92 = -18°С (СНиП 23-01-99 табл. 1 столбец 5).

Продолжительность отопительного периода со средней суточной температурой наружного воздуха 8°С равна zht = 220 сут (СНиП 23-01-99 табл. 1 столбец 11).

Средняя температура наружного воздуха за отопительный период tht = -6°С (СНиП 23-01-99 табл. 1 столбец 12).

Конструкция стены

Плита с ориентированной стружкой ГОСТ 32567-2013, толщина δ1=0.012м, коэффициент теплопроводности λБ1=0.18Вт/(м°С), паропроницаемость μ1=0.02мг/(м·ч·Па)

ТЕХНОНИКОЛЬ БАЗАЛИТ Л-50, толщина δ2=0.25м, коэффициент теплопроводности λБ2=0.043Вт/(м°С), паропроницаемость μ2=0.5мг/(м·ч·Па)

Плита с ориентированной стружкой ГОСТ 32567-2013δ3=0.012м, коэффициент теплопроводности λБ3=0.18Вт/(м°С), паропроницаемость μ3=0.02мг/(м·ч·Па)

Условное сопротивление теплопередаче R0усл, (м2.°С/Вт) определим по формуле E.6 СП 50.13330.2012:усл=1/αint+δn/λn+1/αext

где αint - коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м2°С), принимаемый по таблице 4 СП 50.13330.2012

αint=8.7 Вт/(м2°С)

αext - коэффициент теплоотдачи наружной поверхности ограждающей конструкций для условий холодного периода, принимаемый по таблице 6 СП 50.13330.2012

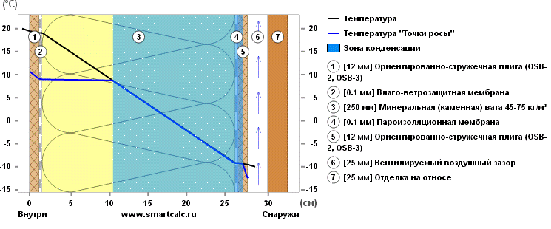

αext=23 Вт/(м2°С) -согласно п.1 таблицы 6 СП 50.13330.2012 для наружных стен.усл=1/8.7+0.012/0.18+0.25/0.043+0.012/0.18+1/23усл=6.11м2°С/Вт

Приведенное сопротивление теплопередаче R0пр, (м2°С/Вт) определим по формуле 11 СП 23-101-2004:пр=R0усл ·rкоэффициент теплотехнической однородности ограждающей конструкции, учитывающий влияние стыков, откосов проемов, обрамляющих ребер, гибких связей и других теплопроводных включений=0.92

Тогдапр=6.11·0.92=5.62м2·°С/Вт

Вывод: величина приведённого сопротивления теплопередаче R0пр больше требуемого R0норм(5.62>3.12) следовательно, представленная ограждающая конструкция соответствует требованиям по теплопередаче.

.3 Внутренние стены и перегородки

В данном доме перегородки внутренние и наружные стены собираются в одно время тем, самым нагрузка разделяется на все стены одинаково. К перегородкам предъявляются следующие требования:

прочность и устойчивость

должны обладать малой массой и небольшой толщиной

хорошая звукоизоляция

необходимое сопротивление к возгоранию

экономичность.

Перегородки выполняются из не строганных досок толщиной

-5 см и шириной 15см. Доски между собой соединяются и образуют так называемый каркас, состоящий из вертикальных стоек, в оконных проемах и дверных скрепляются горизонтально расположенными досками. По верху каркас сбивается, получается обвязка.Сверху на обвязку укладывается набор перекрытия следующего этажа.

.4 Перекрытия

Перекрытия - горизонтальные несущие и ограждающие конструкции, делящие здания на этажи и воспринимающие нагрузки от собственного веса, веса вертикальных ограждающих конструкций, лестниц, а также от веса предметов интерьера, оборудования и людейПредставляющий собой, набор досок 15х5см чрез расстояние 60см.Балки перекрытия крепятся саморезами снизу вверх через обвязку. По каждому нижнему краю балки снизу прибивается брусок 20х20 см. На который в свою очередь укладывается фанера полосками по 60см, пароизоляционная мембрана, что является коробом, в который закладывается базальтовый утеплитель. По верху балок пробивается фанера 20мм. Снизу на балки так же подшивается фанера 20 мм.

.5 Полы

Конструкция пола постоянно подвергаются механическим воздействиям. По межэтажным перекрытиям полы должны обладать звукоизоляционными и обладать теплоизоляционными свойствами. В санитарном узле и кухне покрытие пола плиточное.

Для того чтобы не было зазоров между полом и стеной, по всему периметру помещения прибиваются деревянные плинтусы. В помещениях, где уложена керамическая плитка, используется плинтус из фасонной керамической плитки.

В зависимости от назначения помещений, используются следующие конструкции пола

.6 Крыша и кровля

жилой дом стены крыша

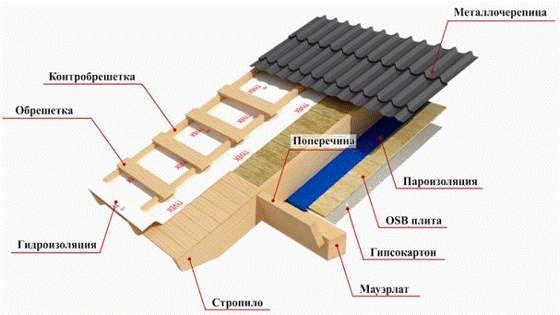

Крыша - конструкция, обеспечивающая защиту здания от атмосферных осадков и являющаяся верхним ограждением здания. Крыша запроектирована двухскатная, стропильная.

Кровля из металлочерепицы.

В качестве из металлочерепицы используют профилированные листы в двух направлениях стальные листы с защитно-декоративным покрытием.

2.7 Лестницы

Лестница предназначена для сообщения помещений расположенных на разных уровнях. Запроектирована деревянная двух маршевая лестница с забежными ступенями. Марши их состоят из деревянных ступеней, опирающихся на тетивы, которые вставляются в специальные пазы балки.

Ширина ступени 30 см, высота подступенка 15 см. Проступь делают составной из двух досок, соединенных в шпунт (на клею). Верхнюю часть подступенка соединяют с проступью впритык или вгоняют в выбранный в ней паз.

Для закрепления ступеней в тетивах выбирают пазы глубиной 2 см. на тетивах с врезными ступенями используются доски толщиной 7 см и шириной 23 см.

Ограждение лестницы устраивают из брусьев 4x4 см, устанавливаемых через 15 см. бруски врубаются шипами в тетиву и в верхний поручень, который в свою очередь крепится к стойкам на лестничных площадках.

.8 Окна и двери

Основными требованиями для окон является:

. Обеспечение помещений естественным освещением

. Защита помещений от переменчивых погодных условий

. Изоляция от уличного шума

. Удобство пользования

. Обеспечение зрительной связи с внешним пространством

Окна в доме запроектированы ПВХ с двойным остеклением и раздельными створками. Толщина оконных блоков 58 мм, что вполне достаточно для тепло и звукоизоляции.

В оконных проемах устанавливают также деревянные подоконные плиты и сливы из оцинкованной стали. Так как в оконных проемах предусмотрены четверти, оконные блоки при установке упираются в них, делаются откосы из ПВХ.

Двери в здании предусмотрены однодольные, глухие.

При изготовлении окон и используется листовое стекло толщиной 3 м

Заключение

К инженерному оборудованию здания относятся водопровод, канализация, электропроводка, газоснабжение и система отопления.

Электроснабжение здания осуществляется от общей электросети. Проведение электропроводки осуществляется перед оштукатуриванием внутренних стен потолков и перегородок, крепится с помощью специальных крепежных элементов к конструкциям зданий. При необходимости производится сверление отверстий под электропровод в стенах и перекрытиях.

Канализация здания подключена к центральной канализационной сети.

Водоснабжение осуществляется от общего водопровода. Вода подводится на кухне к смесителю и в санузле к смесителю и сливному бочку.

Система отопления состоит из труб и батарей отопления, по которым циркулирует нагревающаяся вода из газового отопительного котла. Такая система отопления называется центральной. Батареи отопления находятся во всех помещениях и устанавливаются под окнами на обоих этажах.

Используемая литература

1. СНиП 23-01-99 Строительная климатология.

. СНип 23-02-2003 Тепловая защита зданий.

. СНиП 2.07.01-89 (2000) Градостроительство. Планировка и застройка городских и сельских поселений.

. СНиП 31-01-2003 Здания жилые многоквартирные.

. СНиП 21-01-97 (1999) Пожарная безопасность зданий и сооружений.

. Проектирование деревянного двухэтажного дома: методическое пособие по выполнению архитектурно-конструктивного проекта для студентов специальности ПГС/ Баранов В.А., Обертас О.Г.- Владивосток, 1971 г.

. Жилой дом для индивидуального застройщика/ Агаянс Л.М., Масютин В.М., Бочкарева Н.В.; под ред. Исеева Р.Х. - М.: Стройиздат, 1990 г.

. Методические указания к теплотехническому расчету наружного ограждения/ Жабыко Е.И.; Изд. ДВГТУ, 2012 г.

. Архитектурные конструкции зданий/ Неелов В. А., Пару сова Н.В. - М.: Стройиздат, 1990 г.
