Рис. 6. Туннелирование электрона с энергией E через потенциальный барьер высотой U, U>E

Эта вероятность тем выше, чем геометрически тоньше барьер и меньше ратина между энергией падающего электрона и высотой барьера.

Квантовое ограничение, проявляясь в наноразмерных структурах, накладывает специфический отпечаток и на туннелирование. Так, квантование энергетических состояний электронов в очень тонких, периодически расположенных потенциальных ямах приводит к тому, что туннелирование через них приобретает резонансный характер, то есть туннельно просочиться через такую структуру могут лишь электроны с определенной энергией.

Другим специфическим проявлением квантово - го ограничения является одноэлектронное туннелирование в условиях кулоновской блокады (рис. 7). Чтобы объяснить этот термин, рассмотрим иллюстрируемый рис. 7 пример прохождения электроном структуры металл-диэлектрик-металл. В качестве наглядной иллюстрации параллельно проводится аналогия с каплей, отрывающейся от края трубки. Первоначально граница раздела между металлом и диэлектриком электрически нейтральна. При приложении к металлическим областям потенциала на этой границе начинает накапливаться заряд. Это продолжается до тех пор, пока его величина не окажется достаточной для отрыва и туннелирования через диэлектрик одного электрона. После акта туннелирования система возвращается в первоначальное состояние. При сохранении внешнего приложенного напряжения все повторяется вновь. Таким образом, перенос заряда в такой структуре осуществляется порциями, равными заряду одного электрона. Процесс же накопления заряда и отрыва электрона от границы металла с диэлектриком определяется балансом сил кулоновского взаимодействия этого электрона с другими подвижными и неподвижными зарядами в металле.

Рассмотренные квантовые явления уже используются в разработанных к настоящему времени наноэлектронных элементах для информационных систем. Однако следует подчеркнуть, что ими не исчерпываются все возможности приборного применения квантового поведения электрона. Активные поисковые исследования в этом направлении продолжаются и сегодня.

2.3 Методы и средства изучения свойств наноструктур

Появление наноструктур потребовало новых методов и средств, позволяющих изучать их свойства. С момента изобретения Г. Биннингом и Г. Рорером первого варианта сканирующего туннельного зондового микроскопа в 1982 г. прошло всего 20 лет, но за это время из остроумной игрушки он превратился в один из мощнейших инструментов нанотехнологии. Сейчас известны десятки различных вариантов зондовой сканирующей микроскопии (SPM - scanning probe microscopy).

Как видно из названия, общее у этих методов - наличие зонда (чаще всего это хорошо заостренная игла с радиусом при вершине ~10 нм) и сканирующего механизма, способного перемещать его над поверхностью образца в трех измерениях. Грубое позиционирование осуществляют трехкоординатными моторизированными столами. Тонкое сканирование реализуют с помощью трехкоординатных пьезоактюаторов, позволяющих перемещать иглу или образец с точностью в доли ангстрема на десятки микрометров по х и y и на единицы микрометров - по z. Все известные в настоящее время методы SPM можно условно разбить на три основные группы:

сканирующая туннельная микроскопия; в ней между электропроводящим острием и образцом приложено небольшое напряжение (~0.01-10 В) и регистрируется туннельный ток в зазоре, зависящий от свойств и расположения атомов на исследуемой поверхности образца;

атомно-силовая микроскопия; в ней регистрируют изменения силы притяжения иглы к поверхности от точки к точке. Игла расположена на конце консольной балочки (кантилевера), имеющей известную жесткость и способной изгибаться под действием небольших ван-дер-ваальсовых сил, которые возникают между исследуемой поверхностью и кончиком острия. Деформацию кантилевера регистрируют по отклонению лазерного луча, падающего на его тыльную поверхность, или с помощью пьезорезистивного эффекта, возникающего в самом кантилевере при изгибе;

ближнепольная оптическая микроскопия; в ней зондом служит оптический волновод (световолокно), сужающийся на том конце, который обращен к образцу, до диаметра меньше длины волны света. Световая волна при этом не выходит из волновода на большое расстояние, а лишь слегка "вываливается” из его кончика. На другом конце волновода установлены лазер и приемник отраженного от свободного торца света. При малом расстоянии между исследуемой поверхностью и кончиком зонда амплитуда и фаза отраженной световой волны меняются, что и служит сигналом, используемым при построении трехмерного изображения поверхности.

В лучших модификациях туннельной и атомно-силовой микроскопии удается обеспечить атомное разрешение, за которое пучковая электронная микроскопия боролась более полувека и сейчас достигает ее в крайне редких случаях. Размеры и стоимость зондовых микроскопов значительно ниже, чем у традиционных электронных, а возможностей даже больше: они могут работать при комнатной, повышенной и криогенной температуре, на воздухе, в вакууме и в жидкости, в условиях действия сильных магнитных и электрических полей, СВЧ - и оптического облучения и т.п. Зондовыми методами можно исследовать самые разнообразные материалы: проводящие, диэлектрические, биологические и другие - без трудоемкой подготовки образцов. Они могут использоваться для локального определения атомных конфигураций, магнитных, электрических, тепловых, химических и других свойств поверхности. Особенно интересны попытки зарегистрировать спин-зависимые явления, определяющие величину туннельного тока в зависимости от поляризации одного-единственного электрона в атоме на исследуемой поверхности. Это прямой путь к решению задач одноэлектроники и спинтроники.

Очень важно, что помимо исследовательских функций сканирующая туннельная микроскопия может выполнять еще и активные - обеспечивать захват отдельных атомов, перенос их в новую позицию, атомарную сборку проводников шириной в один атом, локальные химические реакции, манипулирование отдельными молекулами.

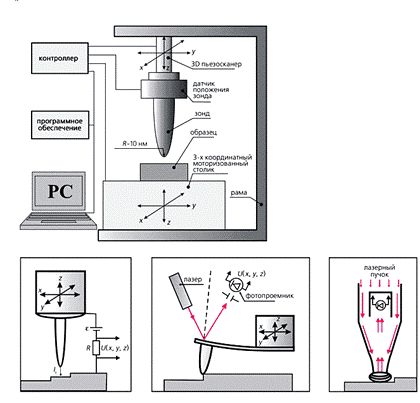

Типовая схема осуществления сканирующих зондовых методов исследования и модификации поверхности в нанотехнологии (а) и три основных типа приборов: б - туннельный микроскоп, в - атомно-силовой микроскоп и г - ближнепольный оптический микроскоп.

Обычно используют два основных способа манипуляции атомами с помощью иглы - горизонтальный и вертикальный. Процесс вертикальной манипуляции отличается от горизонтальной тем, что после захвата нужный атом отрывают от поверхности, поднимая зонд на несколько ангстрем. Это, разумеется, требует больших усилий, чем "перекатывание" атома по поверхности, но зато потом процесс переноса не зависит от встречающихся на ней препятствий (ступеней, ям, адсорбированных атомов). Процесс отрыва атома от поверхности контролируют по скачку тока. После перемещения в необходимое место его "сбрасывают”, приближая острие к поверхности и переключая напряжение на игле. В сущности это пока лишь демонстрация возможности достижения теоретического предела в оперировании веществом при конструировании полезных человеку устройств. Осуществление атомных манипуляций в массовом масштабе, пригодном для производства, требует преодоления многих сложностей: необходимости криогенных температур и сверхвысокого вакуума, низкой производительности и надежности и т.д.

Гораздо больших успехов зондовые методы достигли в нанолитографии - "рисовании" на поверхности различных наноструктур с характерными размерами в десятки нм. Ближе всего к практическим приложениям подошли процессы трех типов: химического окисления поверхности, индуцируемого движущимся острием; осаждения с острия наноостровков металла на поверхность за счет скачка напряжения; контролируемого наноиндентирования и наноцарапания. Минимальные размеры элементов, создаваемых этими способами, составляют около 10 нм, что позволяет в принципе осуществлять очень плотную запись, но производительность и надежность оставляют желать много лучшего. Диапазон от 1 до 10 нм пока не освоен для литографии даже в лабораторных условиях.

Развитие зондовых методов в направлении силового нанотестинга поверхности дает возможность исследовать механические свойства тонких приповерхностных слоев в нанообъемах, атомные механизмы наноконтактной деформации при сухом трении, абразивном износе, механическом сплавлении и др.

Усовершенствование зондов для сканирующей микроскопии вызвало к жизни поток публикаций о разработке и применении миниатюрных механических, химических, тепловых, оптических и других сенсоров для различных задач.

Кантилеверы, создававшиеся первоначально для нужд атомно-силовой микроскопии, демонстрируют высокую чувствительность не только к приложенным силам, но и к химическим реакциям на поверхности, магнитному полю, теплу, свету. Массивы кантилеверов из кремния, получаемые хорошо разработанными в полупроводниковой промышленности технологиями и содержащие несколько десятков (а иногда и сотен) отдельных датчиков, позволяют реализовать на одном чипе функции "электронного носа” или "электронного языка" для химического анализа газов и жидкостей, воздуха, продуктов питания. Так, разработан сенсор, представляющий собой кантилевер с "пришитой” химически биомолекулой на кончике острия. Эта молекула (например, антитело или энзим) может селективно вступать в химическое взаимодействие только с избранными веществами, которые могут находиться в многокомпонентном растворе. Захват определенной молекулы из раствора и связывание ее на кончике острия приводит к изменению резонансной частоты кантилевера на известную величину, что расценивается как доказательство присутствия детектируемых молекул в пробе. Легко понять, что чувствительность и избирательность таких сенсоров позволяет обнаруживать и регистрировать отдельные молекулы в растворе!

Отметилась зондовая техника и среди претендентов, обещающих повысить плотность записи информации. В частности, компания IBM финансирует проект "Millipede" (от лат. - тысяченожка), возглавляемый одним из нобелевских лауреатов 1986 г. Биннингом. Первоначально в качестве прототипа использовали модифицированный атомно-силовой микроскоп, который наносил на поверхность пластика отпечатки путем наноиндентирования. Однако для этого нужен весьма жесткий и массивный кантилевер, что делает процесс записи и считывания малопроизводительным. В проекте для увеличения производительности предлагается использовать одновременно несколько тысяч кантилеверов, собранных в матрицу (опытный образец имеет 1024 острия, размещенных на площади 3ґ3 мм²). Каждый кантилевер имеет длину 70 мкм, ширину 10 мкм и толщину 0.5 мкм. На его свободном конце сформировано острие высотой 1.7 мкм и радиусом в вершине менее 20 нм. Для уменьшения требуемых при наноиндентировании усилий, снижения массы кантилевера и увеличения стойкости острия последнее нагревают короткими импульсами тока до 300-400°С, что локально размягчает пластиковую пленку, на которую записывается информация. В процессе доводки - матрица 64ґ64 острия на площади около 7 мм². Она имеет общую производительность несколько сотен Мбайт/с как при записи, так и при считывании.

Биннинг с оптимизмом заявляет, что за несколько лет группа надеется преодолеть терабитный барьер (имеется в виду ~Тбайт/дюйм²) и приблизиться к атомной плотности записи (~103 Тбайт/см²), что в принципе достижимо методами атомно-силовой микроскопии. Заметим, что помимо IBM и другие компании ("Hewlett-Packard”, "Hitachi”, "Philips”, "Nanochip”) ведут интенсивные разработки устройств со сверхвысокой плотностью записи. Так что сейчас трудно сказать, какие из этих продуктов ждет коммерческий успех. Но интуиции нобелевских лауреатов, видимо, стоит доверять, как это делают такие гиганты, как IBM.

Итак, зондовые методы стали универсальным средством исследования, атомарного дизайна, проведения химических реакций между двумя выбранными атомами (молекулами), записи и хранения информации с предельно возможным в природе разрешением ~10^-10 м (для атомарных структур), а также последующего ее считывания.

2.5 Применение наноструктур

Физические процессы в устройствах на основе квантовых точек можно проиллюстрировать с помощью схемы работы одноэлектронного транзистора. Возьмем для определенности сферический нанокристалл и поместим его в среду с диэлектрической проницаемостью е. Его емкость будет С = eR, а потенциал U = q/C, где q - электрический заряд. Для нанокристалла диаметром R в несколько нанометров величина емкости составляет примерно 10^-18 Ф. Если поместить в него электрон (с зарядом 1,6*10^-19 Кл), то его потенциал изменится примерно на 0,1 В и будет увеличиваться пропорционально 1/R.

Этого потенциала вполне достаточно, чтобы воспрепятствовать движению других электронов. Схематическое изображение транзистора с нанокристаллом CdSc в качестве активного элемента приведено на рис. 7.

Рис. 7. Схема транзистора с нанокристалом CdSe в качестве активного элемента.

Прибор изготовляется на кремниевой подложке, на которую можно подать напряжение V_g для изменения положения уровня энергии в нанокристалле. Подложка отделена слоем окиси кремния Si0₂ от золотых электродов, на которые высажены нанокристаллы. Один из нанокристаллов замыкает электроды. Если приложить небольшое (несколько милливольт) напряжение V между электродами, то при определенном напряжении V_g электрон попадает в нанокристалл на соответствующий энергетический уровень. При этом наблюдается всплеск тока, составляющий 10^-12 А. Очередное изменение V_g вновь приведет к всплеску тока. Количество таких всплесков зависит от числа уровней размерного квантования и, в принцип, определяется размерами нанокристалла. Сопротивление прибора, схема которого представлена на рис.7, обычно составляет около 10 МОм. Появились уже сообщения о создании одноэлектронной памяти, работающей при комнатной температуре. Прибор основан на транзисторе, в котором один электрон, захватываемый в нанокристалл, приводит к запиранию одного из каналов транзистора.

Наиболее успешно квантовые структуры используются дня создания лазеров. Схема такого лазера представлена на рис. 8.

Рис. 8. Энергетическая схема лазера на квантовой яме.

Предварительно уместно будет напомнить, что для работы лазера необходимо создать инверсную заселенность энергетических уровней. Другими словами, на более высоком уровне должно находиться больше электронов, чем на низком, в то время как в состоянии теплового равновесия ситуация обратная. Далее, каждому лазеру необходим оптический резонатор, или система зеркал, которая задерживает электромагнитное излучение в рабочем объеме.

Для того чтобы квантовую яму превратить в лазер, нужно ее подсоединить к двум контактам, через которые электроны могут непрерывно поступать в рабочую область. Пусть через один контакт электроны поступают в зону проводимости. Далее, совершая скачки из зоны проводимости в валентную зону, они будут излучать кванты энергии (рис.8). Затем через валентную зону носители тока должны уходить на другой контакт.

В соответствии с теорией частота излучения и определяется условием

где Е^с₁ и Е^в₁ - энергии первых энергетических уровней в зоне проводимости и валентной зоне, Е₃ - ширина запрещенной зоны.

Электромагнитное излучение, генерируемое лазером, нужно сконцентрировать в центральной, рабочей области прибора. Для этого показатель преломления внутренних слоев должен быть больше, чем внешних. Можно сказать, что внутренняя область играет роль волновода. На границе этого волновода нанесены зеркала, которые образуют резонатор.
