УДК 614.841:69
С.А. Сазонова, С.Д. Николенко
ЧИСЛЕННАЯ РЕАЛИЗАЦИЯ ЗОННОЙ МАТЕМАТИЧЕСКОЙ МОДЕЛИ ПОЖАРА
Рассмотрена трехзонная математическая модель пожара в помещении для первой фазы начальной стадии пожара. В среде MathCAD выполнен расчет изменения координаты границы припотолочного слоя в помещении по уравнениям зонной математической модели пожара в случае распространении пожара по твердым горючим материалам
Ключевые слова: трехзонная математическая модель пожара, помещения, граница припотолочного слоя, пожарная безопасность, MathCAD
Зонные математические модели в основном используются для исследования динамики опасных факторов пожара в начальной стадии пожара [1]. В начальной стадии распределение параметров состояния газовой среды по объему помещения очень неравномерно. В этот период времени пространство внутри помещения можно условно разделить на ряд характерных зон с существенно различающимися температурами и составами газовых сред. В объеме помещения можно выделить три характерные зоны: конвективную колонку над очагом пожара, припотолочный слой нагретого газа и воздушную зону с практически неизменными параметрами состояния, равными своим начальным значениям. Математическая модель пожара, базирующаяся на разбиении пространства на характерные области, получила название трехзонной модели. Схема этой модели показана на рис. 1 [1].
На рис. 1 используются следующие обозначения: ук ─ координата нижней грани припотолочного слоя, отсчитываемая от поверхности горения; yдв ─ высота дверного проема; d ─ эквивалентный диаметр очага горения; 2h ─ высота помещения; Gк ─ поток газа, поступающего в припотолочный слой из конвективной колонки, кг/с; GB ─ поток воздуха, поступающий колонку из зоны III, кг/с; Gг ─ поток газа, вытесняемого из помещения, кг/с; ψ ─ скорость выгорания, кг/с; δ ─ расстояние от пола до поверхности горения, м.
41

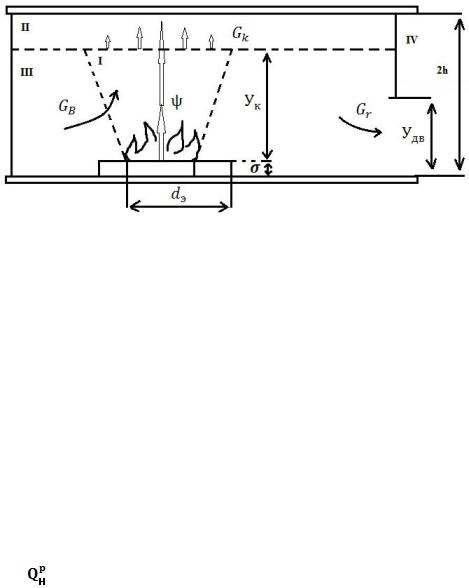

Рис. 1. Схема трехзонной модели пожара: I – зона конвективной струи (конвективная колонка); II ─ зона припотолочного нагретого газа; III – зона холодного воздуха;
IV – зона наружного воздуха (наружная атмосфера) (оригинальный)
Произведем расчеты изменения координаты границы припотолочного слоя с использованием зонной математической модели пожара в помещении при распространении пожара по твердым горючим материалам (древесина и оргстекло). При расчете используем встроенную функцию системы MathCAD rkfixed. Данные для расчетов следующие:
1.Коэффициент полноты сгорания для твердых сгораемых материалов η = 0,95.
2.φ = 0,6.
3.ср= 1006 Дж/кг/град.
4.π0 = 1,293 кг/м3.
5.Т0 = 293 К.
В табл. 1 приведены численные значения параметров при горении.
Таблица 1
Численные значения параметров при горении
Параметр и единица его измерения |
Численные значения параметров при горении |
||
древесины |
оргстекла |
||
|
|||
Теплота сгорания, , Дж/кг |
17∙ 106 |
26 ∙ 106 |
|
|
|
||
Удельная скорость выгорания , |
0,0236 |
0,011 |
|
|
|
|
|
Приведем пример выполнения расчетов в среде MathCAD. Введем исходные данные: η: = 0,95 φ: = 0,6
ср: = 1006 Дж/кг/град Т0: = 293 К
l1: = 12м π0: = 1,293 кг/м
ψуд: = 0.0236 кг/м/с l2: = 6м
h2: = 6м
QHP : = 17 ∙ 106 Дж/кг g: = 9,8 м/с
χ: = 0,7
δ: = 0
Вычислим площадь потолка Fпот, Qпож, константы С1 и C2 и y0.
42
Fпот: = l1·l2 Fпот: = 72 н
Qпож: = η·ψуд·Qнр·Fr
Qпож = 8,385 ·106Вт
C1: =
·Qпож С1=0,122
С2: =
·
С2 = 0,012
У0: = 1,5
У0 = 7,036 м.
Далее решаем уравнение с разделяющимися переменными (1), используя встроенную функцию системы MathCAD rkfixed.
ук = h2-δ D(τ,ук): = -С1-С2·(ук+у0)
Z: = rkfixed(ук,0,29.9,20,D) n: = 0..20
На рис. 2 и в табл. 2 приведены результаты расчетов.
Рис. 2. Результаты расчетов (оригинальный)
Решение задач в среде MathCAD на основе моделирования динамики опасных факторов пожара в помещениях подробно рассмотрены в работах [2, 3, 4]. Время эвакуации людей из помещения может быть сокращено на вредных и опасных производствах, где производственные процессы сопровождаются выделением вредных горючих веществ. Для таких производств дополнительно рассматриваются задачи экологические, безопасности труда, а так же комплексной безопасности [5] при решении проблемы пожаровзрывобезопасности. Так как пожаровзрывобезопасность необходимо обеспечить в производственных помещениях, то требуется учитывать наличие в них технических трубопроводов, транспортирующих взрывоопасные целевые продукты [6, 7]. Вопросам предотвращения утечек на трубопроводных системах посвящены работы [8, 9]. Такие задачи решаются с привлечением информационных технологий [10] и с обеспечением информационной безопасности [11].
43
Таблица 2
Результаты расчетов Z
Z= |
0 |
1 |
0 |
|
|
1 |
1,49 |
5,59 |
2 |
2,9 |
5,19 |
3 |
4,48 |
4,79 |
4 |
5,9 |
4,41 |
5 |
7,47 |
4,03 |
6 |
8,9 |
3,6 |
7 |
10,46 |
3,29 |
8 |
11,9 |
2,93 |
9 |
13,45 |
2,57 |
10 |
14,9 |
2,23 |
11 |
16,44 |
1,88 |
12 |
17,9 |
1,55 |
13 |
19,43 |
1,22 |
14 |
20,9 |
0,89 |
15 |
22,42 |
0,57 |
Комплексное решение поставленных задач обеспечит требуемый уровень пожарной безопасности и позволит учесть возможные неблагоприятные сценарии развития пожара, что позволит точнее определить необходимое время эвакуации людей при пожаре из рассматриваемых помещений.
Литература
1.Кошмаров Ю.А. Прогнозирование опасных факторов пожара в помещении [Текст]: учеб. пособие / Ю.А. Кошмаров. – М.: 2000. – 118 с.
2.Сазонова С.А. Расчет коэффициента теплопотерь на начальной стадии пожара с применением информационных технологий [Текст] / С.А. Сазонова, С.Д. Николенко // Моделирование систем и процессов. – 2016. – Т. 9. – № 4. – С. 63-68.
3.Сазонова С.А. Численное решение задач в сфере пожарной безопасности [Текст] / С.А. Сазонова, С.Д. Николенко // Моделирование систем и процессов. – 2016. – Т. 9. – № 4.
–С. 68-71.
4.Николенко С.Д. Автоматизация расчетов по интегральной математической модели времени эвакуации людей при пожаре [Текст] / С.Д. Николенко, С.А. Сазонова // Моделирование систем и процессов. – 2017. – Т. 10. – № 1. – С. 43-49.
5.Николенко С.Д. Обеспечение безопасности земляных работ с применением расчетов прикладной механики [Текст] / С.Д. Николенко, С.А. Сазонова // Моделирование систем и процессов. – 2016. – Т. 9. – № 4. – С. 47-51.
6.Квасов И.С. Оценивание параметров трубопроводных систем [Текст]. В сборнике: Информационные технологии и системы. Материалы III Всероссийской научно-технической конференции. / И.С. Квасов, С.А. Сазонова, В.Е. Столяров. – Воронеж, 1999. – С. 112-113.
7.Квасов И.С. Оценивание параметров трубопроводных систем на основе функционального эквивалентирования [Текст]. В книге: Понтрягинские чтения - Х / И.С. Квасов, С.А. Сазонова, В.Е. Столяров. Воронежский государственный университет, 1999. – С. 219.
8.Квасов И.С. Информационные системы технической диагностики трубопроводных сетей [Текст]. В книге: Математическое моделирование в естественных и гуманитарных науках. Тезисы докладов / И.С. Квасов, С.А. Сазонова, В.Е. Столяров. Воронежский государственный университет. – 2000. – С. 105.
9.Квасов И.С. Синтез систем сбора данных для распределительных гидравлических
44
сетей [Текст]. В сборнике: Информационные технологии и системы Материалы III Всероссийской научно-технической конференции / И.С. Квасов, С.А. Сазонова, В.Е. Столяров. – Воронеж, 1999. – С. 113-115.
10.Жидко Е.А. Информационные риски в экологии ХХI века: концепция управления [Текст] / Е.А. Жидко, Л.Г. Попова // Информация и безопасность. – 2010. – Т.13. – №2. – С.
175-184.
11.Жидко Е.А. Информационная безопасность модернизируемой России: постановка задачи [Текст] / Е.А. Жидко, Л.Г. Попова // Информация и безопасность. – 2011. – Т. 14. –
№2. – С. 181-190.
ФГБОУ ВО «Воронежский государственный технический университет»
S.A. Sazonova, S.D. Nikolenko
NUMERICAL IMPLEMENTATION OF THE ZONE MATHEMATICAL FIELD MODEL
A three-zone mathematical model of a fire in a room for the first phase of the initial stage of a fire is considered. In the MathCAD environment, the changes in the coordinate of the boundary of the ceiling layer in the room are calculated according to the equations of the zone mathematical model of the fire in the case of fire spreading over solid combustible materials
Key words: three-zone mathematical model of fire, premises, boundary of the ceiling layer, fire safety, MathCAD
Federal State Budgetary Educational Institution of Higher Education «Voronezh State Technical University»
