ступает к верхней (большой) площади дифференциального поршня через два дроссельных отверстия, выполненных в поршне. Из верхней полости диффе-

ренциального поршня конденсат может сливаться в поплавковую камеру ре-

гулятора через центральное отверстие в золотнике.

Это отверстие закрывается шаровой выемкой, имеющейся в нижней части поплавка 2.

При повышении уровня конденсата в конденсатосборнике поплавок 2

перемещается вверх, открывая слив конденсата из пространства над диффе-

ренциальным поршнем золотника 8, давление там падает, и золотник двига-

ется вверх под действием усилия, создаваемого давлением конденсата на нижнюю поверхность дифференциального поршня. Двигаясь вверх, золотник

8 открывает верхние профильные окна втулки 9, увеличивая подачу конден-

сата в сеть, и одновременно закрывает нижние профильные окна, уменьшая рециркуляцию конденсата.

При снижении уровня конденсата в конденсатосборнике поплавок 2

опускается, закрывает своей шаровой выемкой центральное отверстие в зо-

лотнике 8 и уменьшает слив конденсата из пространства над дифференци-

альным поршнем. Давление в этом пространстве растет и, так как площадь верхней поверхности дифференциального поршня примерно в два раза боль-

ше площади нижней, усилие сверху заставляет золотник 8 двигаться вниз.

При этом уменьшается подача конденсата в сеть и увеличивается рециркуля-

ция его в конденсатор.

Таким образом, нижний уровень конденсата в конденсатосборнике бу-

дет соответствовать холостому ходу, а верхний – полной нагрузке турбины.

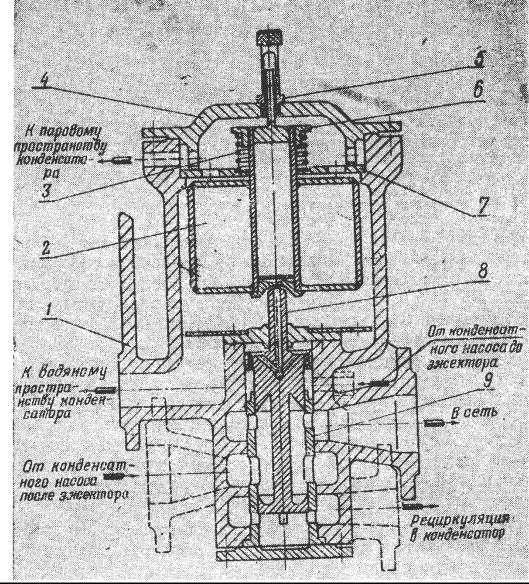

Рис.7.6. Регулятор уровня конденсата

1-корпус; 2- поплавок; 3-пружина; 4-крышка; 5-указатель положе-

ния поплавка; 6-гайка; 7-тарелка пружины; 8-золотник с дифферен-

циальным поршнем; 9-втулка
