КОНДЕНСАЦИОННАЯ УСТАНОВКА
Взадачу конденсационной установки (рис. 7.1.) турбины входит конденсация отработавшего в турбине пара, поддержание в конденсаторе заданного вакуума и подача образовавшегося конденсата в деаэратор.
Всостав конденсационной установки турбин № 1 и 2 входят:
1.Конденсатор.
2 Пароструйный и водо-
струйный эжекторы.
3. |
Конденсатные насосы. |
|
|
4. |
Подогреватель |
низкого |
|
давления. |
|
|
|
5. |
Атмосферный клапан. |
|
|
6. |
Регулятор уровня конден- |
|
|
сата в конденсатосборнике. |
|
||
Схема конденсационной ус- |

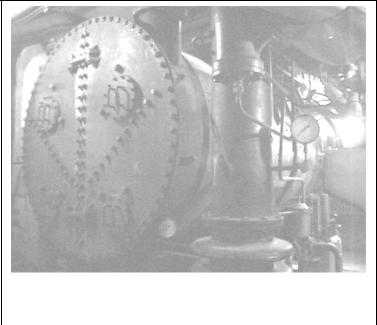

Рис. 7.1. Конденсатор турбины № 2 ТЭЦ МЭИ |
||
тановки является |
частью |
|
|
|
|||
схемы турбоустановки показанной на рис.3.1 (см. Лабораторная работа № 1, тема 3).
Конденсатор
В турбоустановку № 2 входит конденсатор Калужского турбинного завода типа КП – 280. Основные технические конденсатора КП-540/2 турбоустановки № 1 представлены в лабораторной работе № 1 (тема № 3).
Основные технические характеристики конденсатора КП-280:
-Расчетное количество пара, поступающего в конденсатор – 4,44 кг/с;
-Расход охлаждающей воды – 213,9 кг/с;
-Номинальная температура охлаждающей воды – 20 0С;
-Номинальное давление в конденсаторе ~ 7 кПа;
-Гидравлическое сопротивление - < 65 кПа;
2
-Количество трубок – 1736 шт.;
-Диаметр трубок – 19/17 мм;
-Рабочая длинна трубок – 2805 мм;
-Число ходов по воде – 4;
-Габаритные размеры, L * B * H, мм – 3880 * 1935* 2700;
-Вес конденсатора, сухого – 9 т;
-Вес конденсатора с водой – 12 т.
Конструкция конденсатора КП – 280 показана на рис. 7.2. Корпус 4 конден-

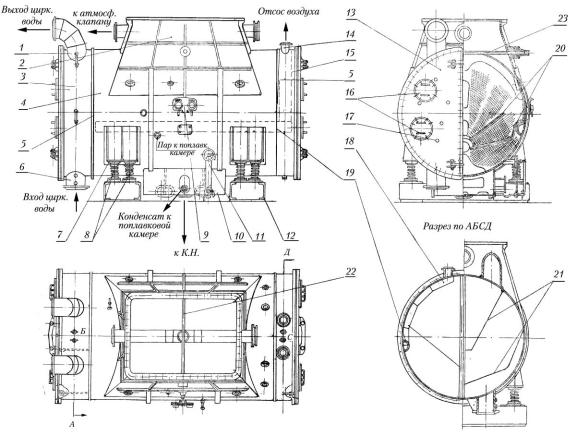

Рис. 7.2. Конденсатор турбины № 2
1- патрубок выхода охлаждающей воды; 2-горловина конденсатора; 3-передняя водяная камера; 4-корпус; 5-трубные доски; 6-патрубок входа охлаждающей воды; 7-лапы конденсатора; 8-спиральные пружины; 9-щит КИП; 10-конденсатосборник; 11водомерное стекло; 12-опоры; 13-полукрышки; 14-патрубок отсоса ПВС; 15-задняя водяная камера; 16-люки; 17-анкерные связи; 18-воздушный желоб; 19-воздушный коллектор; 20-паровой щит; 21-перегородки в водяных камерах; 22-трубная перегородка; 23-распылитель.
сатора стальной, сварной конструкции. К торцам корпуса приварены трубные
3
доски 5, а к ним передняя 3 и задняя 15 водяные камеры. Трубные доски скреплены анкерными связями 17 с крышками 13 водяных камер.
Пар из выхлопного патрубка турбины поступает в горловину 2 конден-
сатора и далее на латунные прямые трубки, развальцованные с обоих концов в трубных досках; внутри трубок проходит охлаждающая (циркуляционная вода).
Трубки компонуются в виде отдельных групп со свободным доступом пара к ним. Для направления потоков пара и отвода конденсата в проходах установлены паровые щиты 20. Последняя по ходу пара группа трубок, назы-
ваемая воздухоохладителем, отделена от остальных перегородкой, доходя-
щей вплотную до корпуса конденсатора.
Для равномерного отсоса паровоздушной смеси с обеих сторон вдоль корпуса конденсатора после воздухоохладителя расположены коллекторы 19,
имеющие по длине отверстия разных сечений. Через желоба 18, расположен-
ные в задней водяной камере, и патрубки 14 паровоздушная смесь отсасыва-
ется эжектором.
Конденсат, стекающий с трубок, собирается в конденсатосборнике 10,
откуда отсасывается конденсатным насосом. Нормальный (постоянный) уро-
вень конденсата поддерживается регулятором уровня. Водоуказательный прибор (водомерное стекло) 11 служит для визуального контроля над уров-
нем конденсата.
Передняя и задняя водяные камеры конденсатора разделены глухими вертикальными перегородками на две равные половины. Каждая половина имеет самостоятельные трубопроводы подачи и слива охлаждающей воды.
Это позволяет производить очистку трубок конденсатора с водяной стороны без останова турбины, поочередно выключая подачу воды в ту или иную по-
ловину и открывая соответствующие крышки в водяных камерах.
Конденсатор имеет четыре последовательных хода по воде, которые образуются при помощи перегородок 21, поставленных в передней и задней камерах (3 и 15).
4
Трубки конденсатора имеют длину около 3 м, для уменьшения их прогиба и получения благоприятных вибрационных характеристик они имеют промежуточные опоры. Для этого в паровом пространстве посередине конденсатора установлена промежуточная доска (перегородка) 22, в которой сделаны отверстия 20 мм для прохода трубок; имеющиеся большие отверстия (окна) в этой перегородке служат для выравнивания давлений в паровом пространстве с одной и с другой стороны перегородки.
Выхлопной патрубок турбины и горловина конденсатора соединены жестко (без компенсаторов).
Конденсатор установлен на четырех пружинных опорах 12, компенсирующих вертикальные температурные расширения конденсатора и выхлопного патрубка турбины.
В горловину конденсатора вмонтирован распылитель 23 в виде трубы с отверстиями, назначение которого – создать водяную завесу для защиты охлаждающих трубок от действия высокой температуры пара, например, при пуске турбины. Вода к распылителю подводится от питательного насоса станции.
Конструкция конденсатора турбоустановки № 1 представлена на рис.7.2,а. Корпус конденсатора 4 стальной, сварной конструкции. К торцам корпуса привариваются трубные доски 5, а к ним передняя 3 и задняя 15 водяные камеры. К водяным камерам крепятся на болтах крышки 13, каждая из которых состоит из левой и правой половин, навешенных на петлях. Для придания жесткости крышки связаны с трубными досками при помощи анкерных болтов 17. В крышках имеются смотровые люки 16.
Конденсатор турбины № 1 имеет два последовательных хода по воде, образованных перегородками 21, установленными в передней водяной камере.
В остальном конструкции конденсаторов КП – 280 и КП-540/2 идентичны.

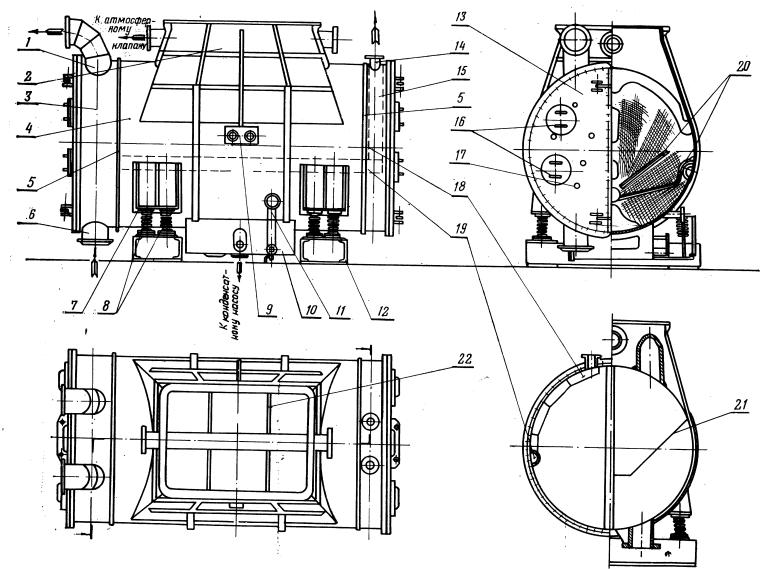

Рис.7.2,а. Конденсатор турбины № 1
