Таблица 4 - нефункциональные требования

4. Моделирование предметной области

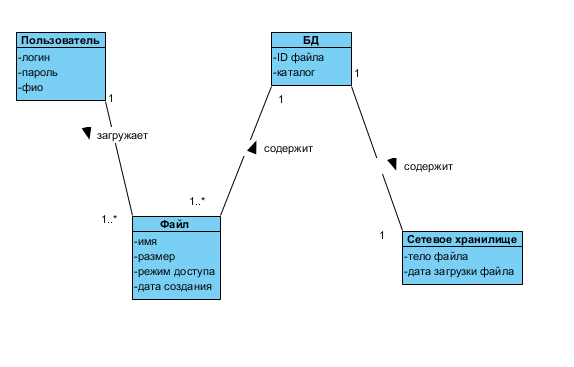

Рисунок 2 - модель предметной области

5. Составление системных диаграмм последовательностей

Системная диаграмма последовательностей (СДП) — это схема, которая для определенного сценария прецедента показывает генерируемые внешними исполнителями события, их порядок, а также события, генерируемые внутри самой системы. Назначением данной диаграммы является отображение событий, передаваемых исполнителями системе через её границы. На рисунках 3-5 изображены СДП для прецедентов данного проекта.

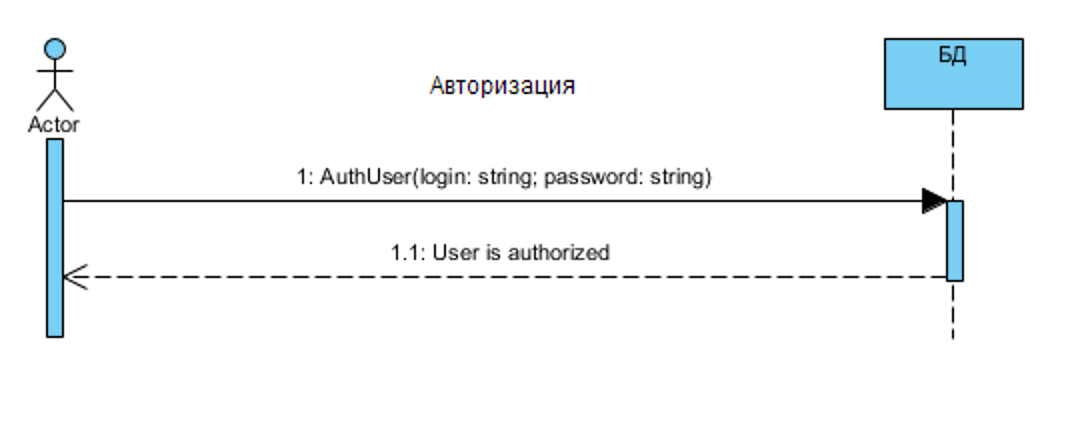

Рисунок 3 - Авторизация

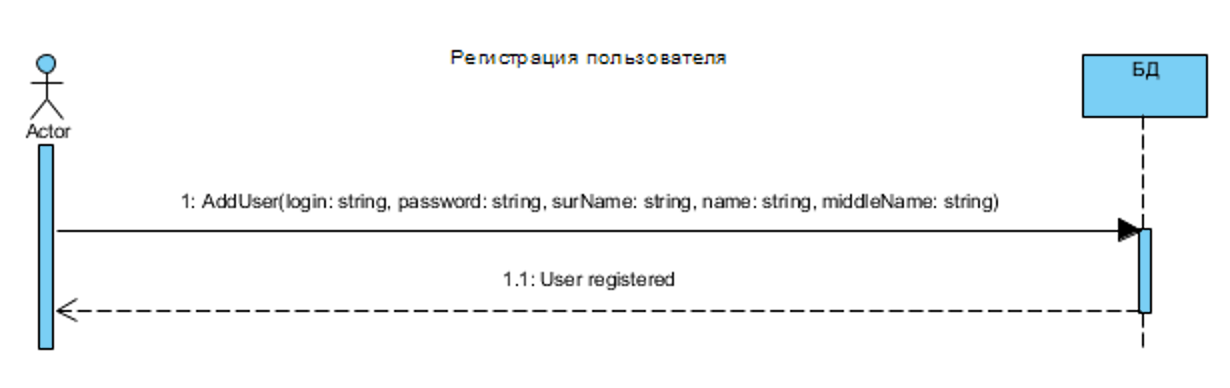

Рисунок 5 – Регистрация пользователя

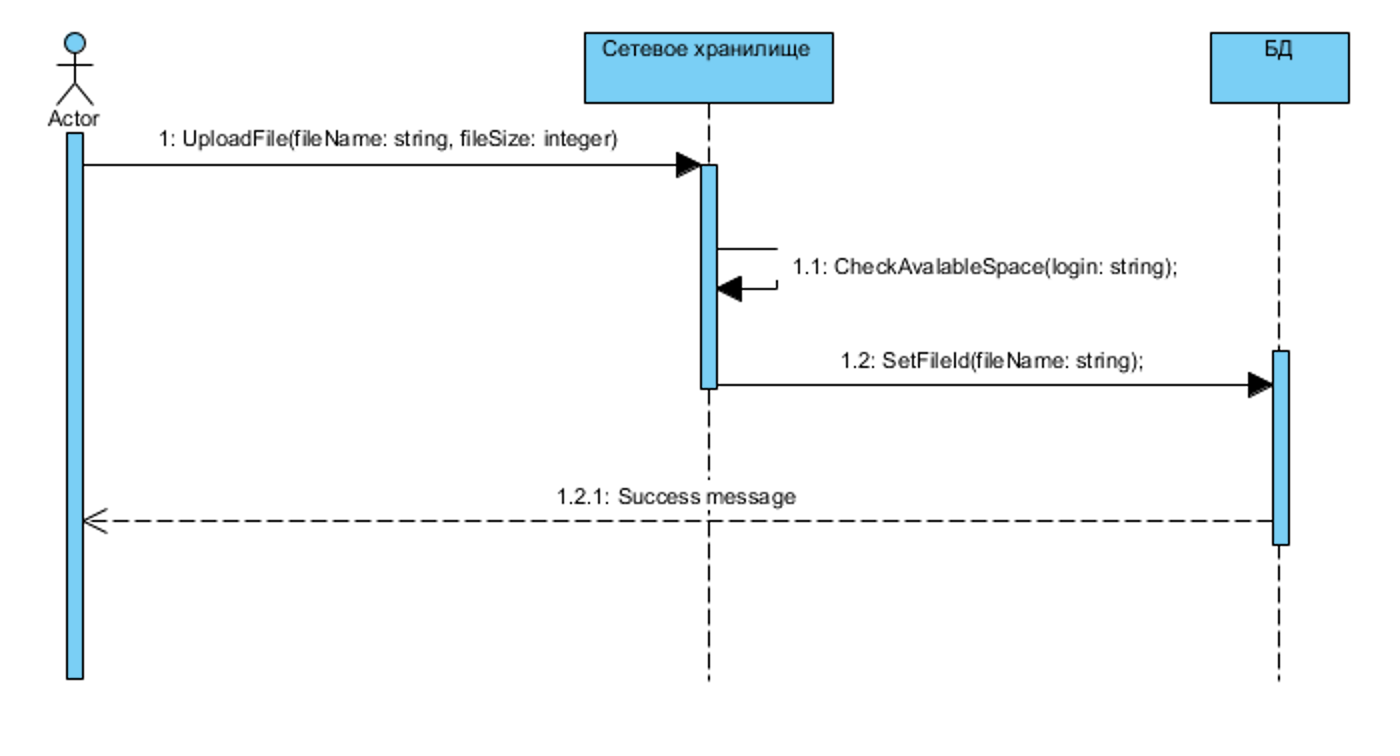

Рисунок 5 – Загрузка файла в сетевое хранилище

6. Составление описаний операций

Описание операции ОП1: AddUser

Операция: AddUser(login: string, password: string, surName: string, name: string, middleName: string);

Ссылки: Прецеденты: Регистрация

Предусловия: Пользователь открыл web-страницу регистрации.

Постусловия:

● В базу данных внесена информация о новом пользователем.

Описание операции ОП2: AuthUser

Операция: AuthUser(login: string; password: string);

Ссылки: Прецеденты: Авторизация

Предусловия: Пользователь уже зарегистрирован в системе и открыл web-страницу авторизации в системе.

Постусловия:

● Пользователь попадает на персональную страницу в системе.

Описание операции ОП3: CheckLogin

Операция: CheckLogin(login: string)

Ссылки: Прецеденты: Регистрация, Авторизация

Предусловия: Пользователь при регистрации\авторизации вводит логин.

Постусловия:

● В случае регистрации происходит проверка логина на уникальность.

● В случае авторизации происходит проверка логина на соответствие с БД.

Описание операции ОП4: UploadFile

Операция: UploadFile(fileName: string, fileSize: integer)

Ссылки: Прецеденты: Загрузка файла в сетевое хранилище

Предусловия: Пользователь зарегистрирован и вошел под учетной записью и выбирает функцию загрузки файла в web-интерфейсе системы.

Постусловия:

● Происходит проверка размера файла.

● Происходит проверка свободного места данного пользователя в сетевом хранилище.

• Файл загружен.

Описание операции ОП5: CheckAvalableSpace

Операция: СheckAvalableSpace(login: string);

Ссылки: Прецеденты: Загрузка файла в сетевое хранилище

Предусловия: Пользователь выбрал файл для загрузки.

Постусловия:

• Система оценивает свободное пространство в сетевом хранилище данного пользователя и сравнивает его с размером загружаемого файла.

• Если дискового пространства сетевого хранилища достаточно, файл успешно загружается в хранилище.

Описание операции ОП6: SetFileId

Операция: SetFileId(fileName: string);

Ссылки: Прецеденты: Загрузка файла в сетевое хранилище

Предусловия: После оценки свободного пространства в сетевом хранилище загружается файл.

Постусловия:

• Загруженному файлу присваивается уникальный идентификатор и сохраняется в БД в запись пользователя.

7. Реализация прецедентов

7.1 Реализация прецедента Авторизация

Проектное решение: AuthUser

Для реализации данного проектного решения был выбран шаблон Controller GRASP. Он отвечает за обработку системных событий и определяет методы для выполнения системных операций, позволяет​ отделить логику от представления, тем самым повышая возможность повторного использования кода.

Диаграмма взаимодействия

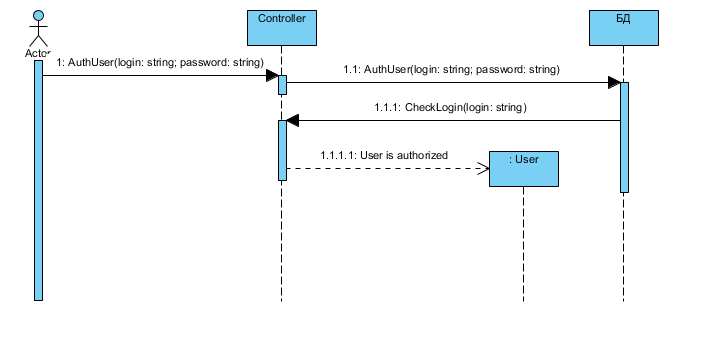

Рисунок 6 - Диаграмма вход в систему

7.2 Реализация прецедента Регистрация

Проектное решение: AddUser

Для реализации данного проектного решения был выбран шаблон Controller GRASP. Он отвечает за обработку системных событий и определяет методы для

выполнения системных операций, позволяет​ отделить логику от представления, тем самым повышая возможность повторного использования кода.

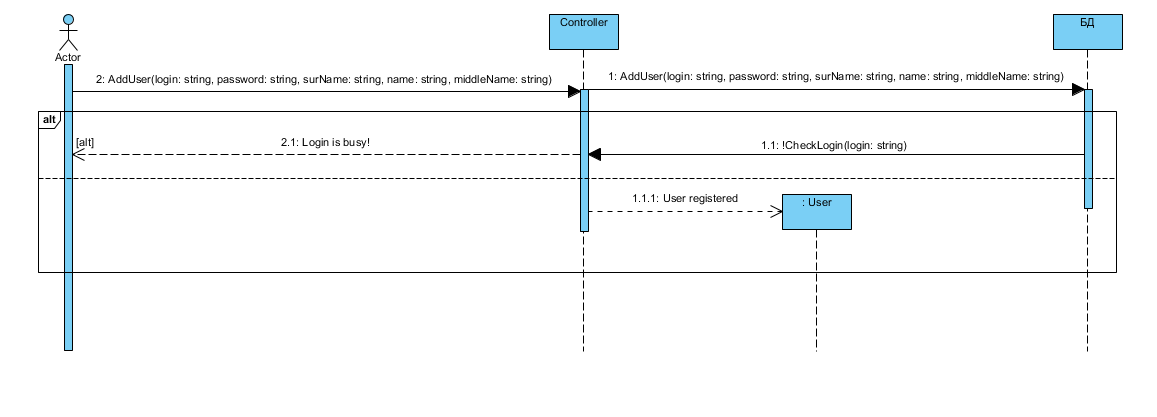

Рисунок 7 - Диаграмма Регистрации

7.3 Реализация прецедента Загрузка файла в сетевое хранилище

Проектное решение: UploadFile

Для реализации данного проектного решения был выбран шаблон Controller GRASP. Он отвечает за обработку системных событий и определяет методы для

выполнения системных операций, позволяет​ отделить логику от представления, тем самым повышая возможность повторного использования кода.

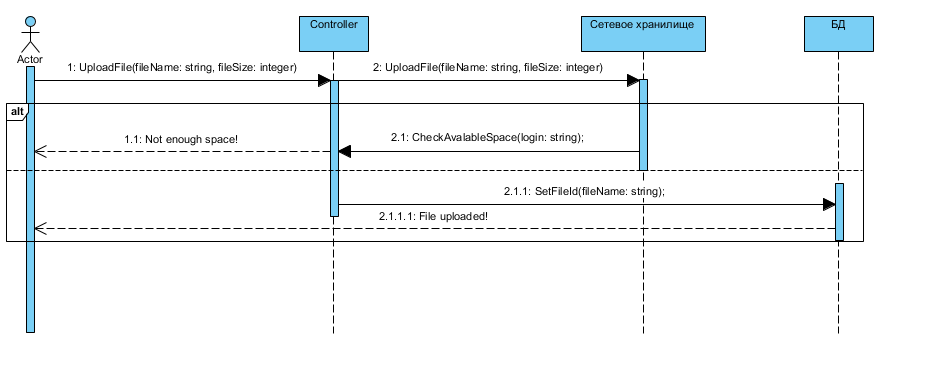

Рисунок 8 - Диаграмма Загрузки файла в сетевое хранилище

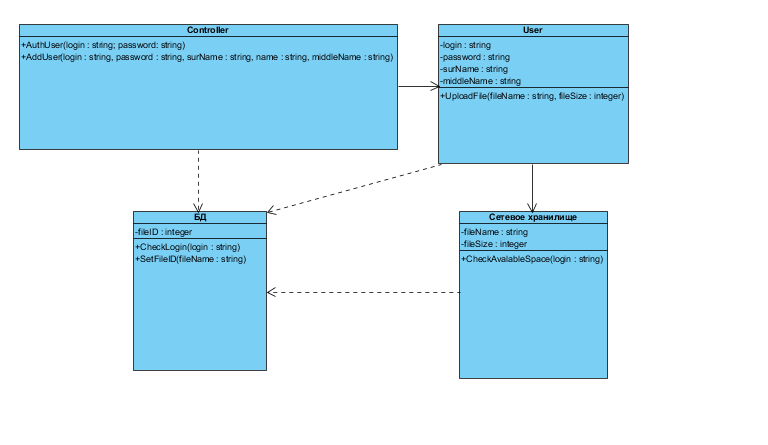

7.4 Построение диаграммы классов проектирования

Список литературы

1. Гузеев, А. В. Учебно-методическое пособие для выполнения курсового проектирования по дисциплине "Методы и средства проектирования информационных систем и технологий" / А. В. Гузеев. – М. : Брис-М, 2015. – 28 c.

2. UML – быстрый старт [Электронный ресурс]. – Режим доступа : http://michaelsmirnov.blogspot.ru/2011/03/uml.html, свободный. – Загл. с экрана.

3. UML - Официальный сайт [Электронный ресурс]. – Режим доступа : http://www.uml.org, свободный. – Загл. с экрана.

4. Леоненков, А. В. Самоучитель UML 2 / А. В. Леоненков. – СПб. : BHV, 2007. – 576 c.

5. Visual Paradigm Tutorials [Электронный ресурс]. – Режим доступа :

https://www.visual-paradigm.com/tutorials/, свободный. – Загл. с экрана.

Москва,2020
