Способ вращения

Сущность способа вращения состоит в том, что при неизменном положении исходных плоскостей проекций интересующие нас геометрические объекты вращаются вокруг некоторой оси до требуемого положения.

В качестве осей вращения чаще всего выбирают проецирующие прямые или прямые уровня.

1

Вращение вокруг проецирующей прямой

Вращение вокруг проецирующей прямой позволяет превратить:

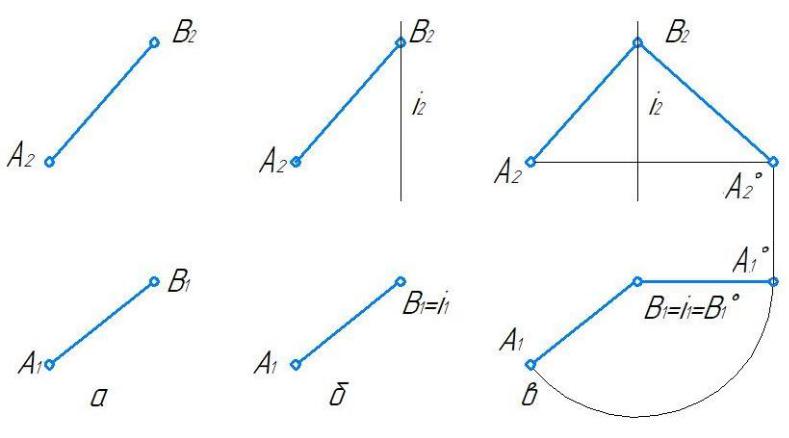

1) прямую общего положения в прямую уровня.

2

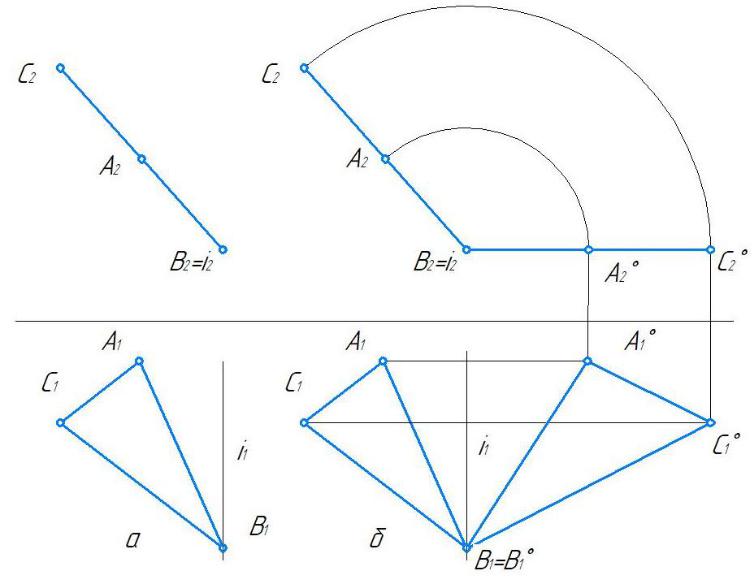

2) проецирующую плоскость в плоскость уровня. Задан ABC П2. Ось вращения i П2, B i.

3

Вращение плоскости вокруг линии уровня

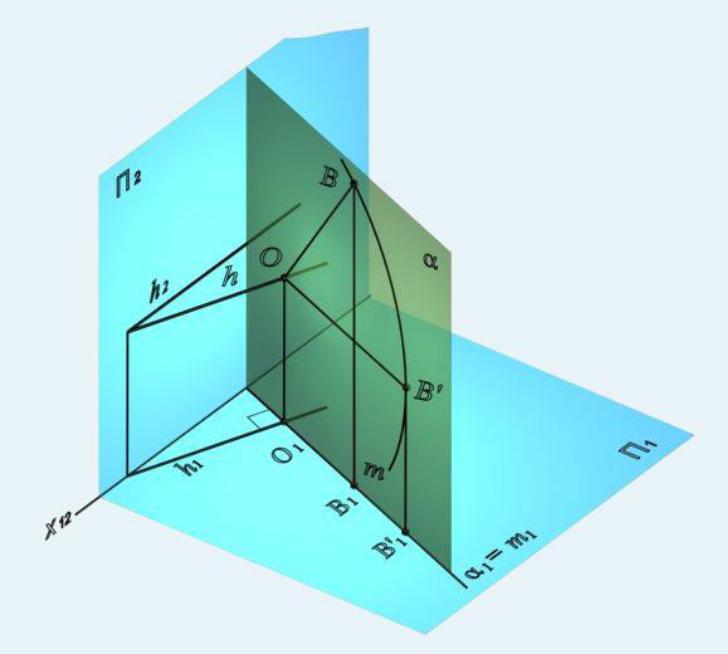

Эффективным приемом для преобразования плоскости общего положения в плоскость уровня является вращение плоскости вокруг линии уровня. Например, вращая ABC вокруг горизонтали, можно перевести его в положение параллельное плоскости П1. При этом если горизонталь проходит через одну из вершин, то решение сводится к определению радиусов поворота двух других вершин вокруг горизонтали.
