Федеральное агентство связи

Государственное образовательное учреждение высшего профессионального образования

Московский Технический Университет Связи и Информатики

(МТУСИ)

Кафедра метрологии, стандартизации и измерений в инфокоммуникациях

Лабораторная работа №2

«ПОВЕРКА ГЕНЕРАТОРА ВЫСОКОЙ ЧАСТОТЫ»

Выполнил:

Студент группы БСТ1801

Францев Артем

Студенческий билет № 18037

Москва 2022

Задание

Решение

В супергетеродинном приёмнике с двойным преобразованием частоты избирательность по первому зеркальному каналу обеспечивается преселектором, избирательность по соседним каналам обеспечивает кварцевый фильтр и УПЧ₂.

Генератор развёртки управляет движением луча по оси Х на ЭЛТ и под вли- янием ГПН луч движется слева направо. Генератор развёртки управляет ГКЧ (генератор качающейся частоты) – устройство, частота на выходе которого зависит от напряжения, приложенного к его входу. Частота на выходе ГКЧ меняется от f_min до f_max (рис. 1): ∆f_гкч = f_max – f_min.

Выходное напряжение с ГКЧ поступает на смеситель, на другой вход кото- рого подается частота исследуемого сигнала. На выходе смесителя из комбинации частот через УПЧ проходит сигнал f_пч = f_вх – f_гкч – на которую настроен УПЧ- фильтр. Усиленное напряжение U_упч подается на детектор, который выделяет её огибающую. В результате всех преобразований на экране получается изображе- ние спектра исследуемого сигнала.

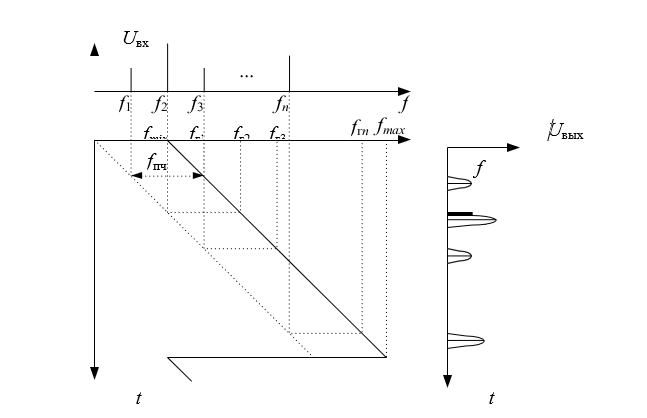

Рисунок 1 - Процесс формирования спектра на экране ЭЛТ

Задание

Решение

Решение:

U=0.5E. E=10,

I=E/(Rн+Ri) =10/ (Rн+Ri) = 0.16A U=0,16*Rн=2 В

Ответ: 2 В

Ответ: Выходное напряжение будет 2 В, то есть уменьшится.
