Материал: Лабораторный практикум по общей энергетике. Крысанов В.Н., Иванов К.В
56

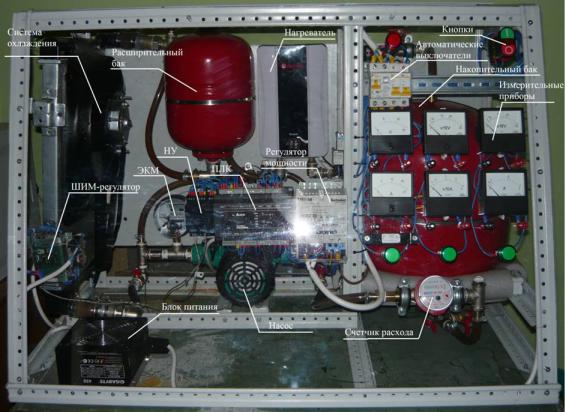

Рис. 4.8. Внешний вид лабораторного стенда
57

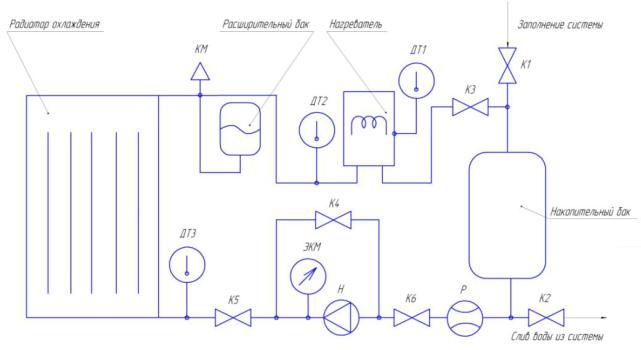

Рис. 4.9. Гидравлическая схема физической модели
58

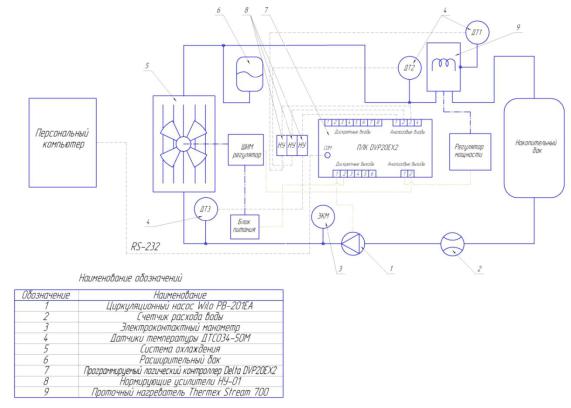

Рис. 4.10. Функциональная схема физической модели
59

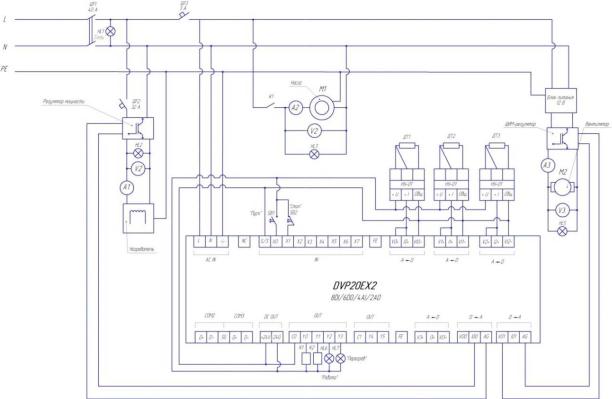

Рис. 4.11. Электрическая принципиальная схема лабораторного стенда
Указание мер безопасности
Перед началом выполнения лабораторных работ, студенты обязаны изучить инструкцию по технике безопасности и противопожарным мерам для работающих в лаборатории, ознакомиться с расположением силового электрооборудования и распределительного щита.
Во избежание несчастных случаев при работе в лаборатории необходимо строгое выполнение следующих основных положений правил техники безопасности:
1.До начала работы все ее участники должны на месте подробно ознакомиться со схемой соединений, усвоить расположение электрических цепей и элементов электрооборудования, обратив особое внимание на место расположения выключателей со стороны питающей сети.
2.Сборка схемы и ее изменение должны производиться без напряжения, при отключенных выключателях со стороны питающей сети.
3.Нельзя прикасаться руками к неизолированным проводам, соединительным клеммам и другим частям схемы, находящимся под напряжением.
4.Перед включением установки необходимо проверить, что отсутствует опасность прикосновения к токоведущим элементам схемы.
5.В случае неисправности установки необходимо её немедленно отключить и сообщить об этом преподавателю.
6.Несоблюдение правил техники безопасности может вызвать несчастный случай с людьми и выход из строя дорогостоящего оборудования.
7.Если произойдет несчастный случай, то лабораторную установку следует немедленно обесточить, а пострадавшему оказать первую помощь.
8.При возникновении в схеме установки аварийных режимов (перегрузка током, электрические пробои изоляции, короткие замыкания, чрезмерное увеличение скорости
