Материал: ЛЕКЦІЯ 16 ДОДАТКИ SOLIDWORKS

Лекція 16 Додатки SolidWorks SolidWorks 2005 лекція 16

Тема: Додатки SolidWorks.

Мета: познайомитися з додатками SolidWorks, з’ясувати їх призначення, основні задачі.

Література:

• Підручник «Введення в SolidWorks 2005 для вузів»

• В.П. Прохоренко «Практичне керівництво SolidWorks 2005»

• Шам Тику «Ефективна робота в SolidWorks2005»

План

1. COSMOSWorks|: функції та завжання.

2. Модулі SolidWorks для створення растрової графіки і анімації.

3. Публікація 3D| моделей у форматі HTML| за допомогою 3D| Instant| Website.

4. SolidWorks| Toolbox.

5. SolidWorks| MoldBase.

6. SolidWorks| Трубопровід.

7. Фізичне моделювання. |

1. CosmosWorks: функції та завдання.

COSMOSWorks| могутній і простий у використанні програмний комплекс для проведення інженерних розрахунків, який допоможе Вам при проектуванні

Створений для потреб|нужди| аерокосмічної промисловості, COSMOSWorks| дозволяє вирішувати|рішати,розв'язати| будь-які інженерні завдання|задачі|. COSMOSWorks| є|з'являється,являється| "золотим партнером" SolidWorks|, тому Ви просто підключаєте модуль і проводите розрахунок. Використовуючи інтегроване рішення SolidWorks| і COSMOSWorks|, користувачі мають ефективне недороге вирішення своїх завдань|задач|. Використовуючи масштабований|масштабувати| підхід, Ви можете вибрати тільки|лише| необхідні інструменти.

COSMOSWorks| має широкий спектр спеціалізованих вирішувачів, що дозволяють провести аналіз більшості завдань|задач|, що зустрічаються, для деталей і збірок:

• Лінійний статичний аналіз

• Визначення власних форм і частот

• Розрахунок критичних сил і форм втрати стійкості

• Тепловий аналіз

• Сумісний|спільний| термостатичний аналіз

- Розрахунок збірок з використанням контактних елементів

• Нелінійні розрахунки

• Оптимізація конструкції

• Розрахунок електромагнітних завдань|задач|

• Визначення довговічності конструкції

- Розрахунок перебігу рідин і газів

COSMOSWorks| повністю|цілком| інтегрований в SolidWorks| .

Використовуючи перевірену техніку генерації звичайно-елементної сітки COSMOSWorks| дозволяє швидко і якісно проводити аналіз конструкцій будь-якої складності, включаючи збірки, вироби з|із| листового металу і так далі. При аналізі збірок здійснюються:

- автоматична генерація сітки з|із| об'єднанням різних компонентів в одну модель;

- аналіз збірки з урахуванням|з врахуванням| роз'єднання і тертя;

- аналіз збірки з урахуванням|з врахуванням| великих нелінійних деформацій при контакті поверхонь і терті;

- аналіз інтерференції компонентів.

Навантаження і граничні умови

Навантаження і граничні умови можуть бути прикладені в глобальній або локальній системі координат. COSMOSWorks| підтримує ортогональну, циліндрову і сферичну системи координат. Навантаження і граничні умови включають:

• примусові переміщення вузлів;

• постійні і змінні сили і моменти;

• постійний і змінний тиск|тиснення|;

• підшипникові навантаження;

• видалені|віддалені| навантаження і закріплення;

• абсолютно жорстке з'єднання|сполучення,сполука| компонентів в збірці|зборці,збиранні|;

• прискорення і гравітацію;

• теплові навантаження, температура, теплові потоки;

• конвекція, радіація;

• джерела тепла, в т.ч. і об'ємні|обсяг|;

• граничні умови в місцях|місце-милях| контакту.

Результати і візуалізація

Для візуалізації результатів COSMOSWorks| підтримує тривимірну|трьохмірну,тримірну| графіку, засновану на OPENGL|. Процесор поста дозволяє проглядати наступні|слідуючі| дані, отримані|одержувати| при розрахунку конструкції:

• напруга|напруження|, відносні і абсолютні деформації, деформований стан|достаток|, енергія деформації, сили реакції;

• власні форми і частоти коливань;

• температура, градієнти температури, теплові потоки;

• динамічне відображення перетинів і виведення ізоповерхонь|;

• майстер|мастер-штамп| перевірки конструкції дозволяє визначати коефіцієнт безпеки;

• історію оптимізації конструкції;

• графічне відображення зміни параметрів при Р-методі|.

Підтримувані формати: HTML| для генерації звітів, AVI|, VRML|, XGL, Bitmaps|, JPEG|.

Продукти COSMOSWorks| COSMOSWorks| Professional|

• Лінійна статика, розрахунок напруги|напруження| і деформацій

• Частотний аналіз

• Аналіз стійкості

• Розрахунок збірок з урахуванням|з врахуванням| контакту

• Тепловий аналіз

COSMOSWorks| Advanced| Professional|

• Нелінійні завдання|задачі|

• Аналіз довговічності

COSMOS/FloWorks

• Обчислювальна аерогідродинаміка

COSMOS/Motion

• Кінематичний і динамічний аналіз механізмів

• Додаткові можливості|спроможності|

• Транслятори в САЕ-системи

• Поповнювана|доповнювати| бібліотека матеріалів.

2. Модулі SolidWorks для створення растрової графіки і анімації.

До спеціалізованих модулів, призначених для створення|створіння| растрової графіки і анімації, відносяться Photo| Works| і SolidWorks| Animator|. Фотореалістичні зображення і тривимірна|трьохмірна,тримірна| мультиплікація, отримані|одержувати| за допомогою перерахованих програм, вбудовуються в ІЕТР як упроваджені|запроваджувати,впроваджувати| об'єкти з|із| посиланням|засланням| на першоджерело. Оновлення версій об'єктів-джерел приводить|призводить,наводить| до автоматичного оновлення ІЕТР.

Створення|створіння| фотореалістичних зображень за допомогою PhotoWorks|

Photo| Works| є|з'являється,являється| саме тією програмою, яка дає можливість|спроможність| оцінити|оцінювати| зовнішній вигляд виробу ще на етапі проектування, а також випустити комплект рекламних буклетів і інтерактивного керівництва, що показують споживчі якості майбутнього продукту. Все це дозволяє скоротити час виходу нової продукції на ринок, що особливо актуально в сучасних умовах.

За допомогою PhotoWorks| можна створювати реалістичні зображення моделей SolidWorks| з|із| винятковою фотографічною якістю. Програма дозволяє призначати текстури матеріалів різним елементам 3D| моделі, вказувати|вказувати| положення|становище| джерел світла, моделювати навколишнє оточення, враховувати оптичні характеристики матеріалів і середовища|середи|. Є|наявний| вбудовані поповнювані|доповнювати| бібліотеки матеріалів і сцен. PhotoWorks| зберігає зображення у форматах TIFF|, JPEG|, PostScript|, BMP| і ще більш ніж в 10 інших форматах.

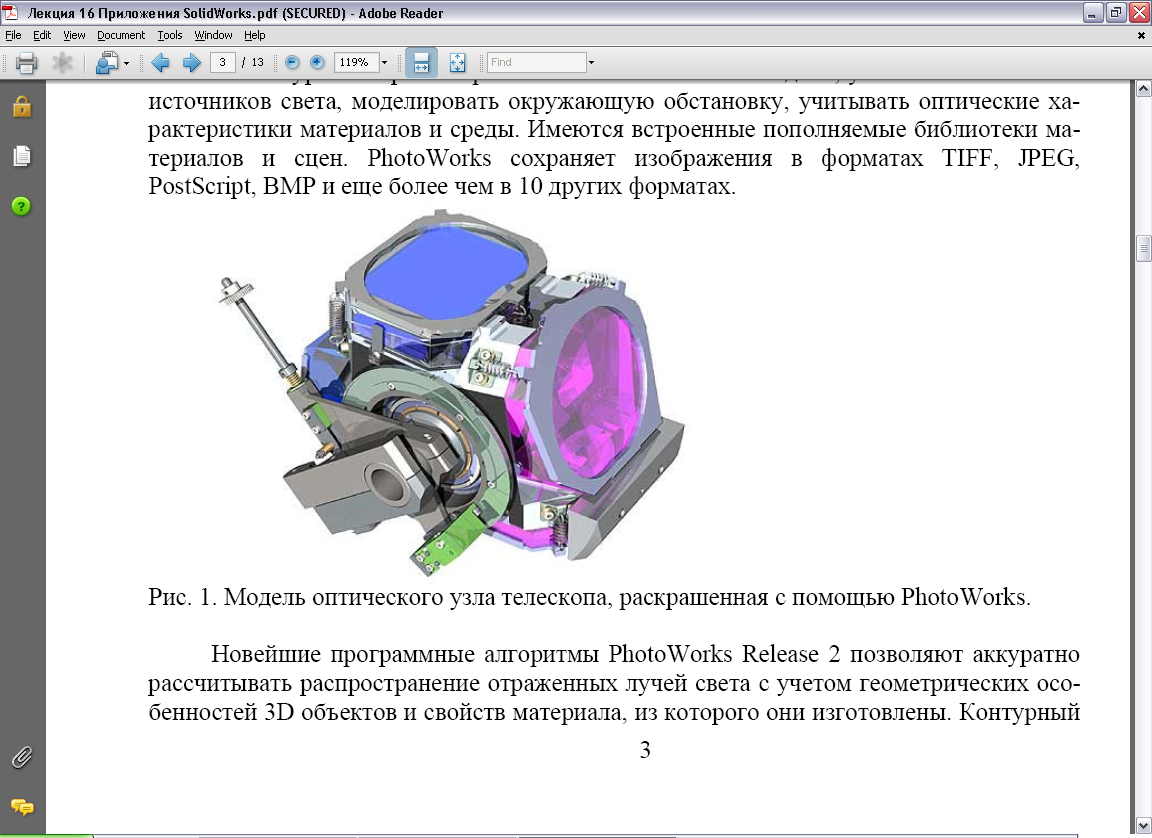

Мал. 16.1. Модель оптичного вузла телескопа, розфарбована за допомогою PhotoWorks|.

Новітні|найновіші| програмні алгоритми PhotoWorks| Release| 2 дозволяють акуратно розраховувати розповсюдження|поширення| відбитих променів світла з урахуванням|з врахуванням| геометричних особливостей 3D| об'єктів і властивостей матеріалу, з|із| якого вони виготовлені. Контурний рендеринг| призначений для тих випадків, коли необхідно отримати|одержувати| фотореалістичне зображення крупної збірки|зборки,збирання| в розрізі або з|із| прихованням компонентів, що заважають|мішають| відобразити|відображувати| деталі, що цікавлять, і вузли.

Можливості|спроможності| PhotoWorks| Управління фотореалізмом:

Використання режиму інтерактивного рендеринга| для швидкого відображення моделі SolidWorks| з|із| призначеними матеріалами. Попереднє відображення моделі з|із| текстурами|, призначеними на сцену. Вибір режиму високоякісного відображення для відображаючих|відбивають| і прозорих матеріалів.

Поліпшення|покращання| якості згладжуванням площ|майданів| високого контрасту і усунення ступінчастих|східчастих| кромок.

Вибір і настройки матеріалу:

Вибір матеріалів з|із| широкого списку вбудованих бібліотек різних видів металу, дерева, каменя, пластика і інших.

Налаштування властивостей матеріалу, таких як колір|цвіт| поверхні, відбивна здатність|здібність|, прозорість, шорсткість|шерехатість| і текстура.

Призначення матеріалів на деталі, елементи і поверхні, з|із| можливістю|спроможністю| використання різних матеріалів в одній деталі.

Зміна кольору|цвіту| матеріалу, відбивної здатності|здібності| і характеристик текстури.

Попередній перегляд|проглядати| матеріалів, сцени і джерел світла для зменшення часу отримання|здобуття| фотореалістичного зображення.

Надаштування відхилень властивостей для отримання|здобуття| нестандартних матеріалів.

Управління світлом і тінню:

• Вказівка джерел розсіяного|неуважного| світла, прожекторів, точкових і видалених|віддалених| джерел.

• Просте управління тінями з урахуванням|з врахуванням| прозорості об'єктів.

• Призначення і редагування кольору|цвіту| і інтенсивності будь-якого джерела світла.

• Збереження|зберігання| налаштування світла і тіні у файлі моделі.

• Імітація реалістичних променів світла.

Управління сценою:

• Створення заднього плану в стилі фото-студії для посилення ефекту відображення деталей і збірок.

• Додавання широкого спектру декорацій до пейзажу і збереження їх у файлі моделі.

• Визов заздалегідь створених сцен, включаючи джерела світла, фон і декорації.

• Вибір стандартної сцени для швидкого створення якісного зображення.

• Визначення однорідного кольору, змінного кольору, випадкових плям і т. д.

• Імпорт фону із стандартних графічних файлів (JPEG, TARGA, TIFF, BMP)

Створення написів:

Створення|створіння| призначених для користувача написів|надписів| і емблем для виробу і упаковки. Завдання|задавання| розміру, розташування і прозорості написів|надписів|. Призначення декількох написів|надписів| (емблем) на одну деталь SolidWorks|, елемент або грань.

Виведення зображення:

• На екран: у вікно SolidWorks| або у вікно інтерактивного рендеринга| для швидкого і ефективного попереднього перегляду|проглядати|.

• У файл: створення|створіння| і збереження|зберігання| зображення з|із| необхідним дозволом як 24-бит| PostScriptB|, JPEG|, TARGA|, TIFF|, BMP| або в стандартному форматі Photo| Works| - LWI|.

• На принтер: друк|печатка| зображення безпосередньо з|із| SolidWorks|.

Створення анімації за допомогою SolidWorks Animator

Модуль SolidWorks| Animator| призначений для створення|створіння| відеороликів на основі 3D| моделей SolidWorks|. Програма дозволяє записувати|занотовувати| у вигляді AVI-файлів| рух деталей і збірок по заздалегідь заданих маршрутах, приховувати і відображати|відображувати| окремі компоненти збірки|зборки,збирання|, візуалізувати процес побудови|шикування| дерева моделі і багато що інше.

Послідовність анімації представляється у вигляді деревовидної структури, що дозволяє оперативно втручатися в процес створення|створіння| відео, редагуючи властивості окремих кроків і міняючи|змінювати,замінювати| їх послідовність. В результаті|унаслідок,внаслідок| роботи SolidWorks| Animator| можуть бути отримані|одержувати| AVI-файли| з|із| компресією або без. Підтримуються більшість стандартних типів компресії.

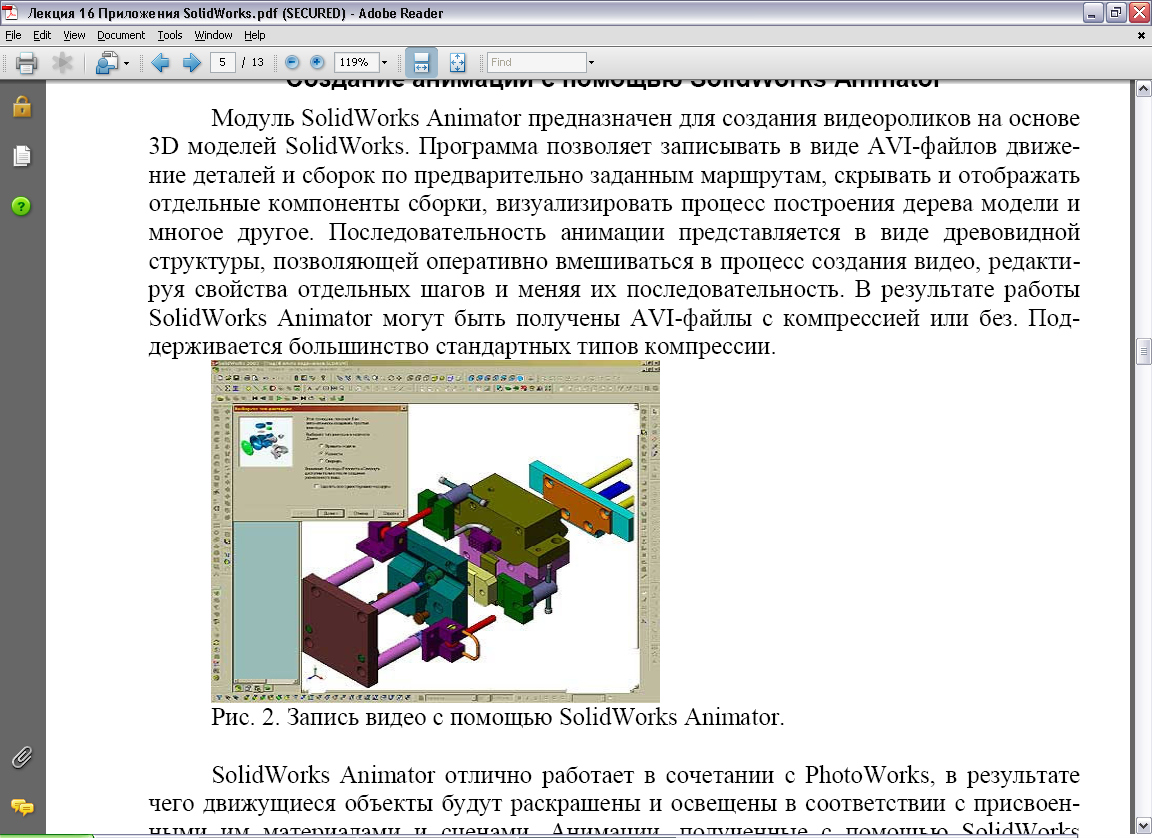

Мал. 16.2. Запис відео за допомогою SolidWorks| Animator|.

SolidWorks| Animator| відмінно|чудово| працює у поєднанні з Photo| Works|, внаслідок чого рухомі об'єкти будуть розфарбовані і освітлені відповідно до привласнених ним матеріалів і сцен. Анімації, отримані|одержувати| за допомогою SolidWorks| Animator|, можуть бути вбудовані в ІЕТР, як гіперпосилання на AVI-файли|, або як упроваджені|запроваджувати,впроваджувати| анімовані файли GIF| (отримані|одержувати| перетворенням з|із| AVI| в спеціальних програмах).

Модулі SolidWorks для створення інтерактивних креслень і 3D моделей

До спеціалізованих модулів, призначених для створення|створіння| інтерактивних креслень і 3D| моделей, відносяться eDrawings| і 3D| Instant| Website|. Тривимірні|трьохмірні,тримірні| моделі і креслення, створені за допомогою перерахованих програм, вбудовуються в ІЕТР як упроваджені|запроваджувати,впроваджувати| об'єкти з|із| посиланням|засланням| на перше джерело і є видимими за допомогою спеціальних ActiveX-компонентів|, що забезпечують обертання, переміщення, масштабування і цілий ряд|лаву,низку| інших складніших операцій над графічними об'єктами. Оновлення версій об'єктів-джерел приводить|призводить,наводить| до автоматичного оновлення ІЕТР.

Створення|створіння| інтерактивних креслень і 3D| моделей за допомогою eDrawings|

eDrawings| - запатентована розробка SolidWorks| Corp|., призначена для представлення креслень і моделей в спеціальному форматі, що дозволяє переглядати|проглядати| і виводити на друк|печатку| 2D| і 3D| геометрію, зберігати креслення у вигляді компактних виконуваних файлів (*.ехе). У eDrawings| використовується новітня|найновіша| платформа тривимірних|трьохмірних,тримірних| додатків|застосувань| HOOPS|, яка підтримує потокову графіку і забезпечує високу якість при виводі|висновку,виведенні| на друк|печатку|.

eDrawings| поставляється в двох варіантах, що мають різну функціональність: eDrawings| і eDrawings| Professional|. За допомогою eDrawings| можна створювати, переглядати|проглядати| і виводити на друк|печатку| електронні креслення SolidWorks| і AUTOCAD|.

Безкоштовну версію eDrawings| можна завантажити з Web-сайта| SolidWorks| Corp|. Завдяки вбудованій програмі перегляду|проглядати|, креслення eDrawings| можна відразу ж відкрити|відчиняти| для перегляду|проглядати| без використання яких-небудь заздалегідь|наперед| встановлених|установлених| на комп'ютері CAD-систем| або інших засобів|коштів| перегляду|проглядати|. Дуже зручним і наочним|наглядним| засобом|коштом|, що дозволяє зрозуміти конструкцію виробу, зображеного|змальовувати| на кресленні, є|з'являється,являється| можливість|спроможність| анімувати креслення і подивитися|поглянути,глянути|, як співвідносяться між собою креслярські види. Крім того, eDrawings| забезпечує:

• відображення масово-інерційних характеристик,

• управління візуальним представленням збірки|зборки,збирання| (можна приховати компонент, відобразити|відображувати| напівпрозорим|просвічуваність|, додати|добавляти| тіні),

• проглядання результатів міцністних розрахунків COSMOSXpress|.

eDrawings| Professional| має додаткові можливості|спроможності| візуалізації і анотування креслень, включаючи підкреслення (функція червоного олівця), вимірювання|вимір|, простановку розмірів і перевірку на наявність помилок в деталях і збірках, управління конфігураціями виробу, побудова|шикування| розрізів, відображення збірок в рознесеному вигляді|виді| і так далі.

Ось|от| вже більш 4-х років eDrawings| не має альтернатив на ринку. Починаючи|розпочинати,зачинати| з|із| 1999 року, eDrawings| вже використовують понад 245 тисяч користувачів систем автоматизованого проектування по всьому світу. Вже в найближчому майбутньому новітні|найновіші| технології eDrawings| покликані замінити такі засоби|кошти| спілкування, як FTP-сайт|, факсимільні повідомлення|сполучення| або експрес-пошту, а можливість|спроможність| вбудовування об'єктів eDrawings| в ІЕТР разом з|із| безкоштовною версією робить|чинить| це застосування дійсно незамінним.

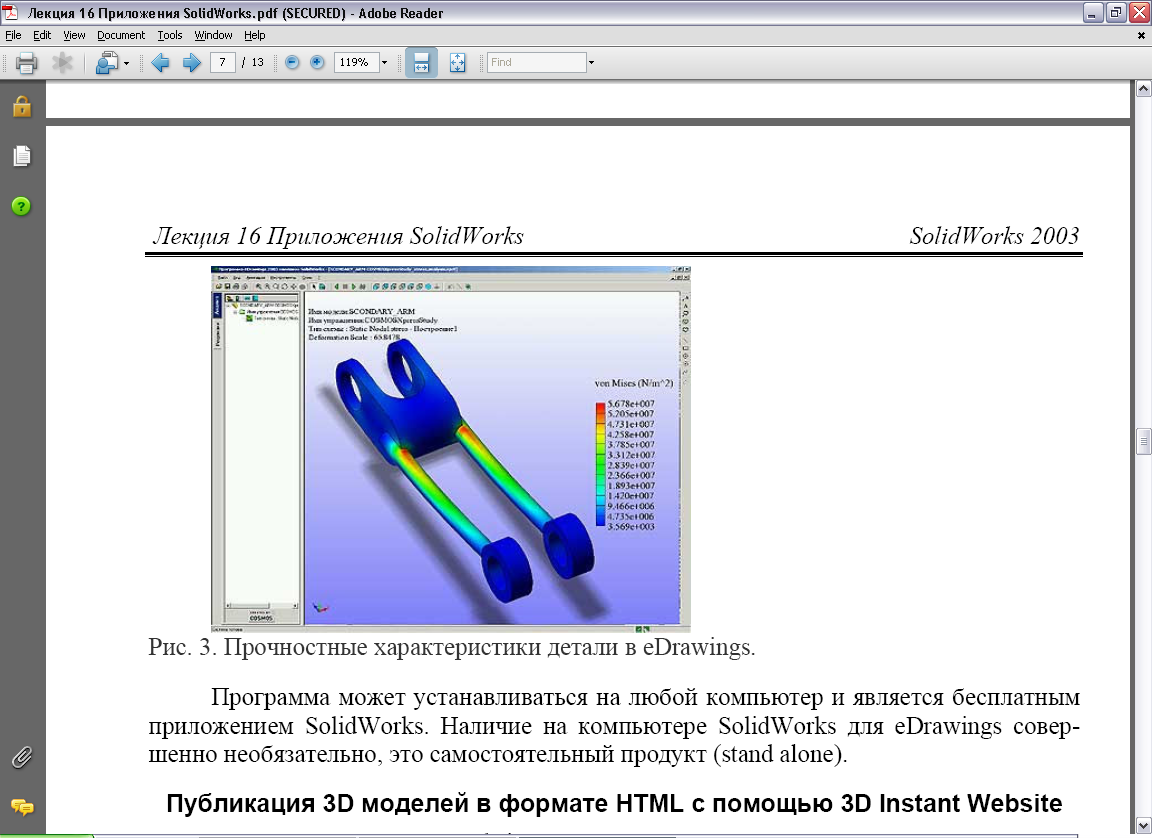

Мал. 16.3. Характеристики міцності деталі в eDrawings|.

Програма може встановлюватися на будь-який комп'ютер і є|з'являється,являється| безкоштовним додатком|застосуванням| SolidWorks|. Наявність на комп'ютері SolidWorks| для eDrawings| абсолютно|цілком| необов'язково, це самостійний продукт (stand| alone|).
