Лабораторная работа №1
по дисциплине
«Преобразователи информации и датчики физических величин»
Тема: «Моделирование емкостных датчиков»
Цель работы: Понять принципы работы емкостных датчиков.Оценить и объяснить влияние паразитной емкости подключенной к различным датчикам.
Продолжительность работы: 4 часа.
Выполнили студенты группы «ИВТ-34»: |
Аргунов Артём |
|
Плотников Егор |
|
Никитина София |
Преподаватель: |
Страчилов Максим Васильевич |
Москва, 2021 г
Задание 1

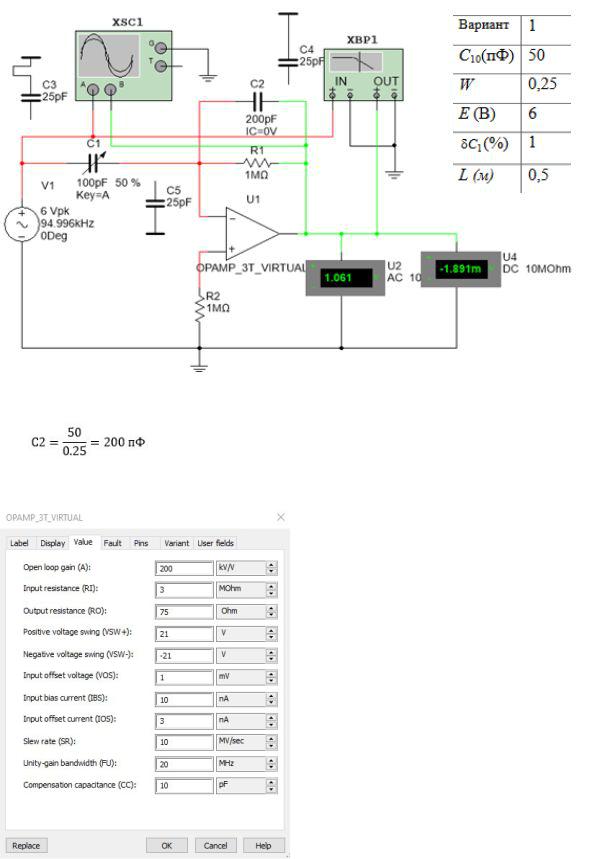

1.2.Рассчитали номинал емкости С2, в зависимости от номера варианта:
1.3.Свойства ОУ:

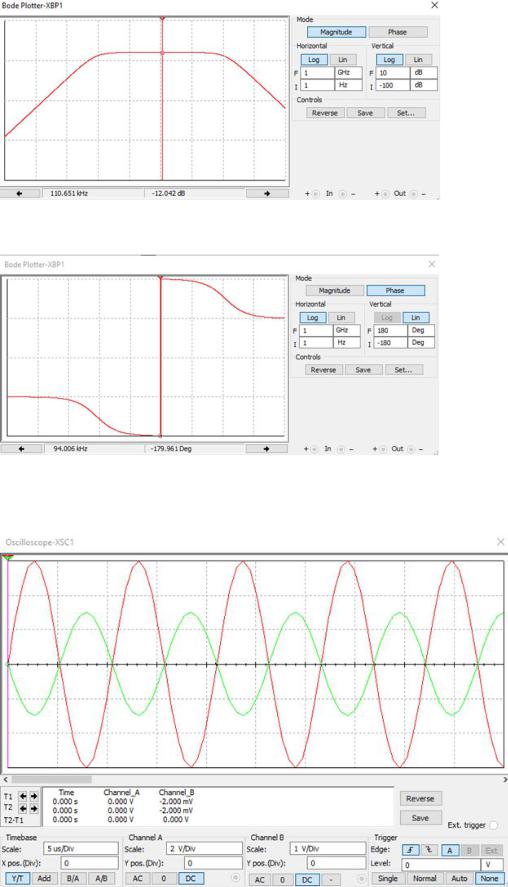

1.4. АЧХ:
ФЧХ:
1.5. Осциллограмма (при частоте 94.996 kHz, взятой из середины рабочей полосы частот, на плоском участке ФЧХ)

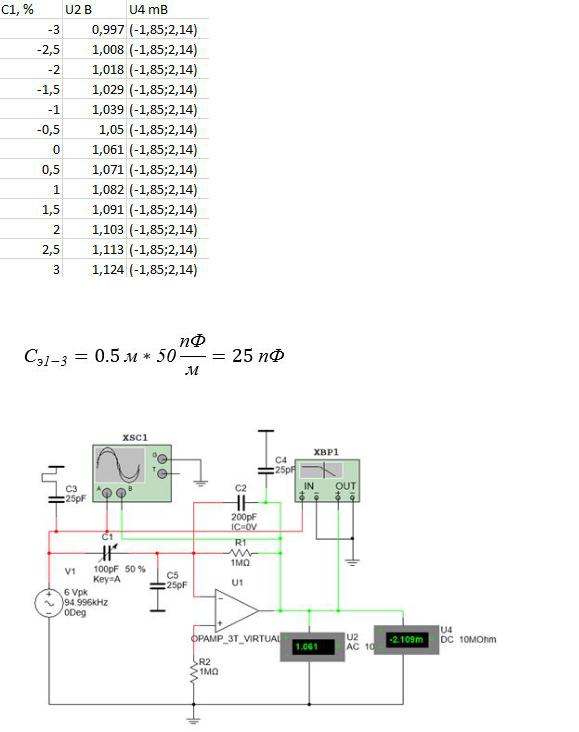

1.6. Изменяя емкость датчика С1 сняли передаточную характеристику по показаниям вольтметров на выходе схемы в 12 точках.
Шаг 1% т.к. берем 2·С1 за ёмкость ,то промежуток находится от 47% до 52%.
1.7. Погонная ёмкость кабеля равна 50пФ/м, L=0.5 м;
Паразитная ёмкость не влияет.

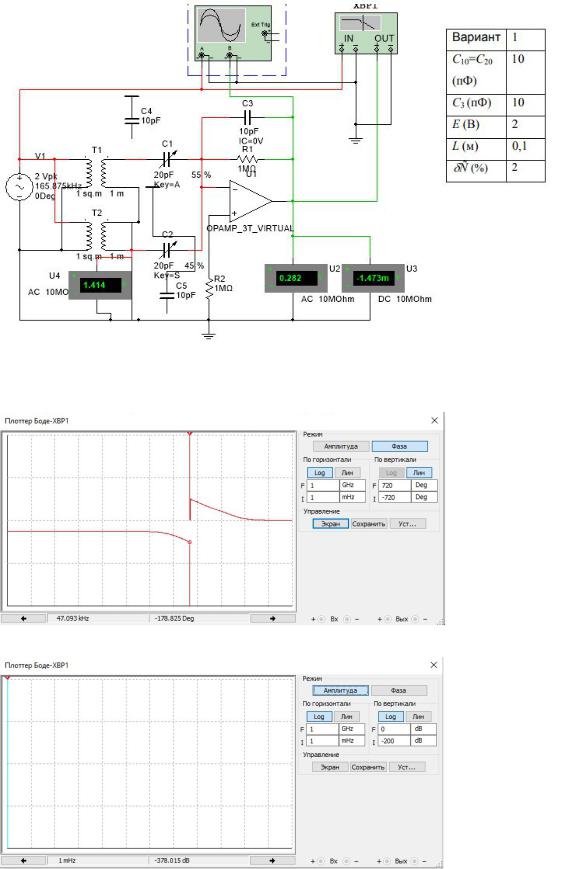

Задание 2
2.3 При конденсаторах, установленных по 50% ФЧХ:
АЧХ отсутствует:
