ФЧХ:
АЧХ:

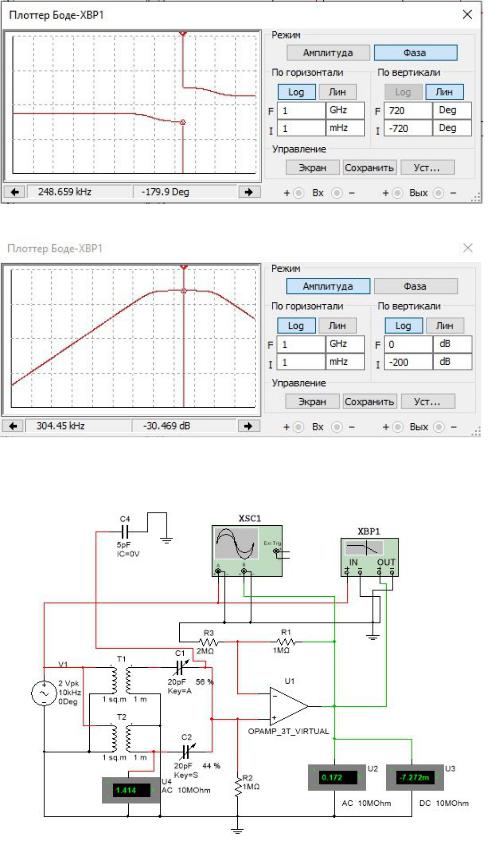

3.5 Влияние емкости С4, равной 5пФ:
Из измерений можно заметить, что значение U2 уменьшилось при подсоединении паразитного конденсатора С4.

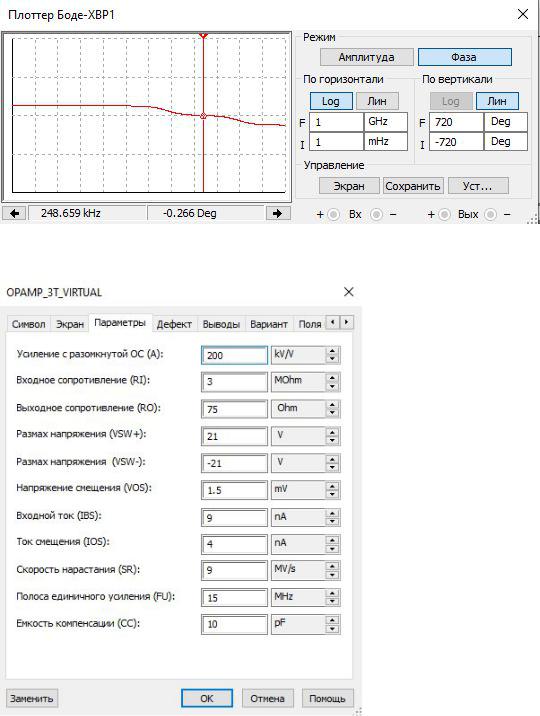

ФЧХ при паразитной ёмкости:
3.6 Свойства ОУ:
Задание 4

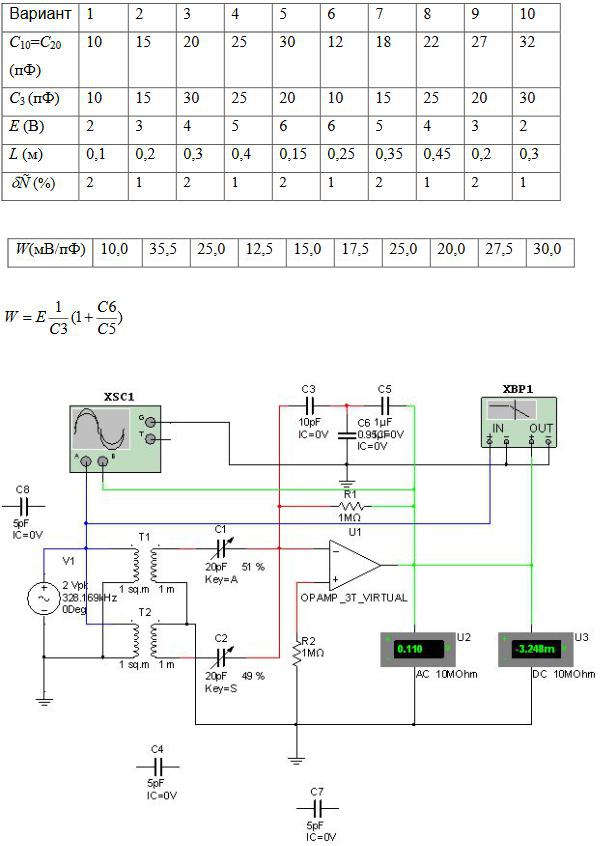

Из формулы выразили С6 = 95 мкФ

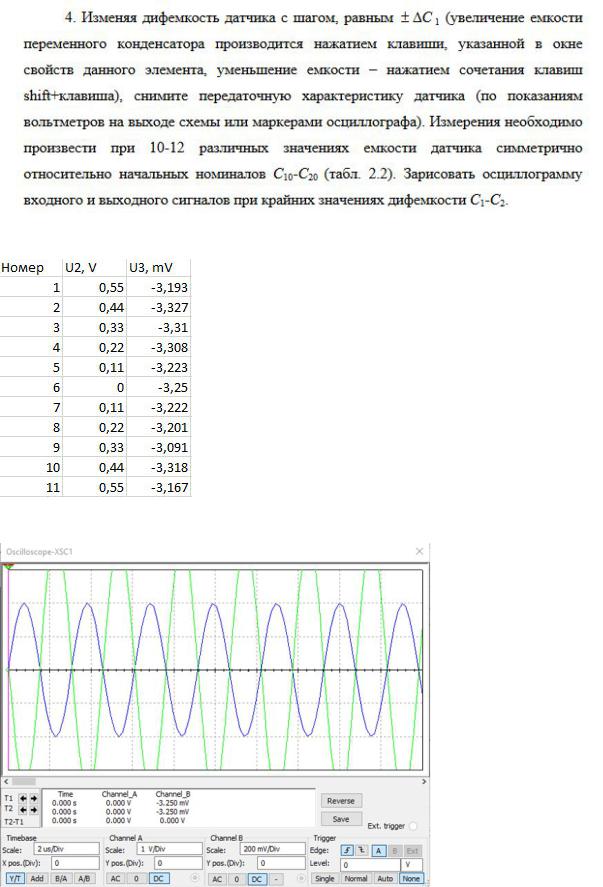

4.3 Показания снимались при 51% и 49% у конденсаторов.
АЧХ:
ФЧХ:
Осциллограмма (при частоте 326.196 kHZ):
4.4.
С1 от 55 до 45 , С2 от 45 до 55

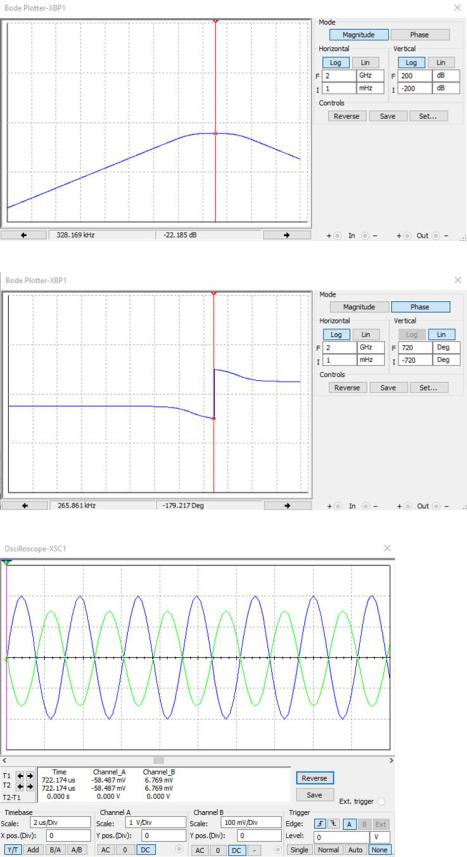

Осцилограмма при крайних значениях:
