Материал: ЛР1
2.4 Таблица с шагом
% от С1 |
% от C2 |
U2 (мВ) |
U3 (мВ) |
U4 (мВ) |
|
|
|
|
|
45 |
55 |
0,282 |
-1,528 |
1,414 |
|
|
|
|
|
46 |
54 |
0,226 |
-1,523 |
1,414 |
|
|
|
|
|
47 |
53 |
0,169 |
-1,517 |
1,414 |
|
|
|
|
|
48 |
52 |
0,113 |
-1,512 |
1,414 |
|
|
|
|
|
49 |
51 |
0,056 |
-1,506 |
1,414 |
|
|
|
|
|
50 |
50 |
0 |
-1,5 |
1,414 |
|
|
|
|
|
51 |
49 |
0,056 |
-1,509 |
1,414 |
|
|
|
|
|
52 |
48 |
0,113 |
-1,526 |
1,414 |
|
|
|
|
|
53 |
47 |
0,169 |
-1,548 |
1,414 |
|
|
|
|
|
54 |
46 |
0,226 |
-1,521 |
1,414 |
|
|
|
|
|
55 |
45 |
0,282 |
-1,533 |
1,414 |
|
|
|
|
|

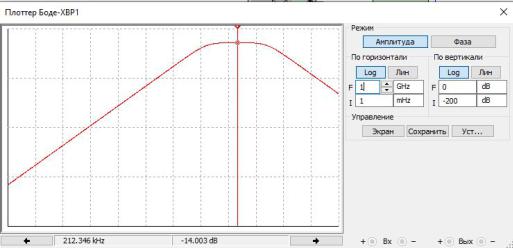

АЧХ при С1 установленном на 55%, С2 на 45%:
ФЧХ при тех же значениях конденсаторов:

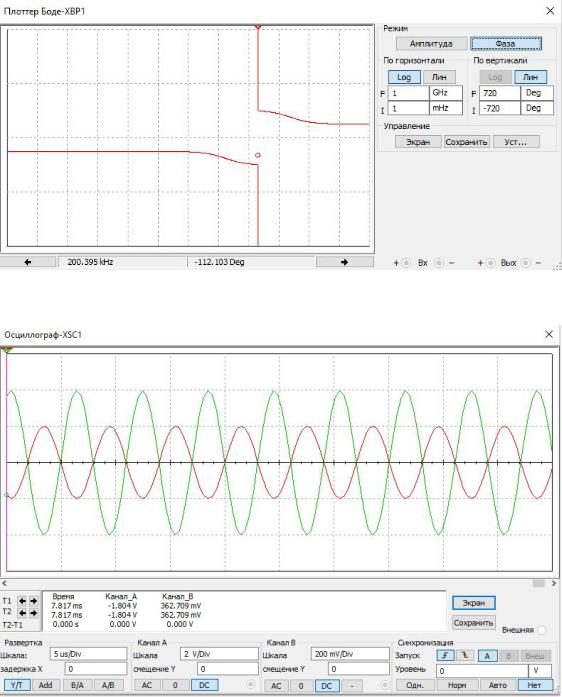

Осциллограмма (при частоте 200.395 kHz, взятой из середины рабочей полосы частот, на плоском участке ФЧХ):

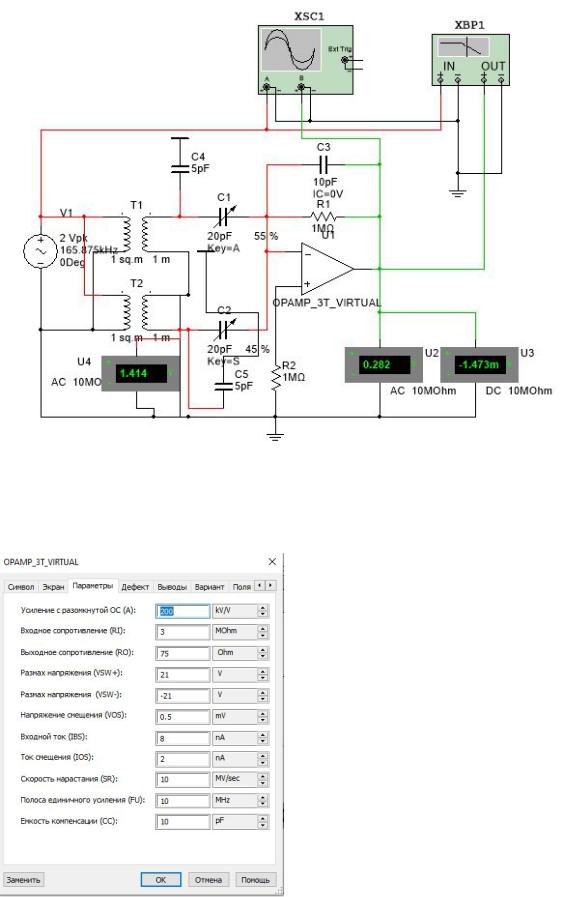

2.5 Влияние паразитной ёмкости Из табличных данных С4 и С5 равны:
С4 = С5 = 50пФ * 0.1м = 5 пФ
Из схемы видно, что установка паразитных ёмкостей не влияет на показания вольтметров.
2.6 Свойства ОУ
Задание 3

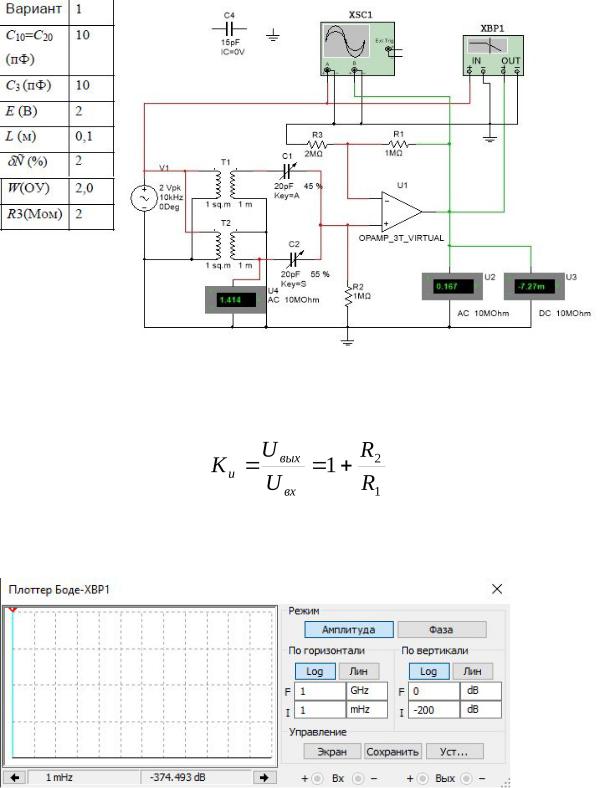

3.2 Резистор R2 имеет номинал в 1 МОм, усиление происходит в 2 раза, следовательно из формулы:
R1 равен 1 МОм.
3.3 При установке ёмкостей по 50% АЧХ не проявляется.
ФЧХ имеет вид:

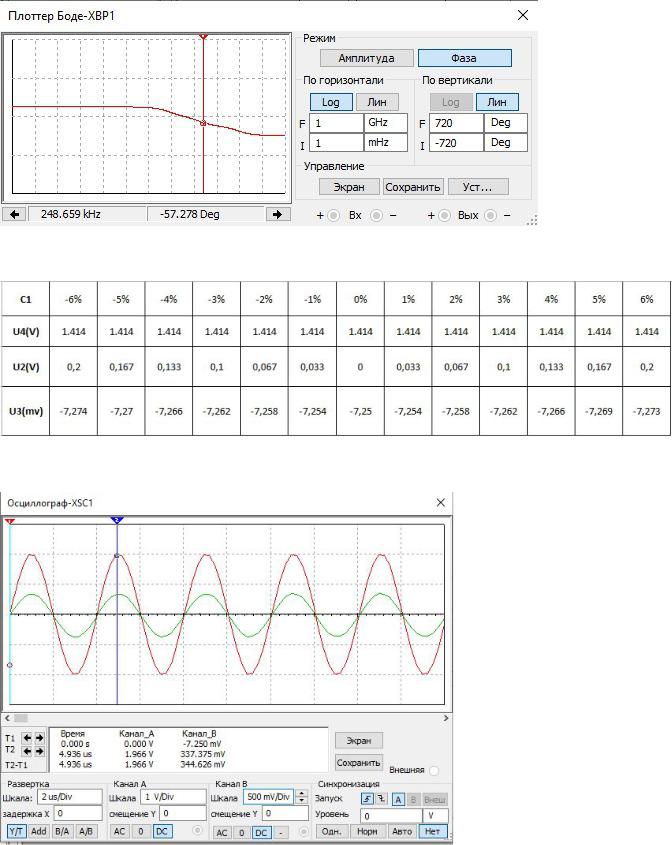

3.4 Таблица с шагом:
Осциллограмма (при частоте 248.659 kHz, взятой из середины рабочей полосы частот, на плоском участке ФЧХ):
