Материал: ЛР87
При Rн = 80%
R = 0.05 * Rн = 0,05 * 0,8 * 50 = 2 – сопротивление потерь дросселя;
Rн = 50 Ом– сопротивление нагрузки;
σ = R/ Rн = 2/50 = 0.04

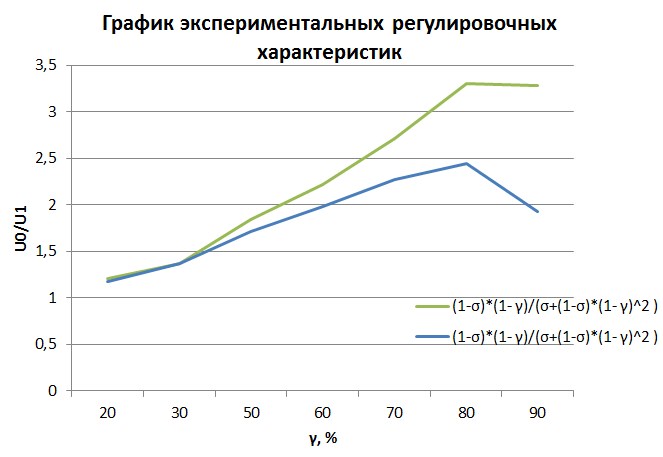

(1 - σ)*(1 - ϒ) / (σ+(1 - σ)*(1 - ϒ)² = (1-0.04)*(1-0.2) / (0.04 + (1-0.04)*(1-0.2)²) = 1,173
Снятие зависимостей характеристик регулятора от тока нагрузки C=2мФ
Таблица 4
RH, % |
100 |
80 |
60 |
40 |
20 |
10 |
I1, A |
28,59 |
31,23 |
35,47 |
42,73 |
56,52 |
68,70 |
U0, B |
95,59 |
91,38 |
85,82 |
74,05 |
52,75 |
33,20 |
I0, A |
2,858 |
3,122 |
3,547 |
4,272 |
5,652 |
6,869 |
U2, B |
3,979 |
4,344 |
4,931 |
5,927 |
7,79 |
9,326 |
КП2 |
0,058 |
0,067 |
0,081 |
0,113 |
0,209 |
0,397 |
η , % |
0,683 |
0,653 |
0,613 |
0,529 |
0,377 |
0,237 |
σ |
1,49 |
1,71 |
2,07 |
2,88 |
5,36 |
10,345 |

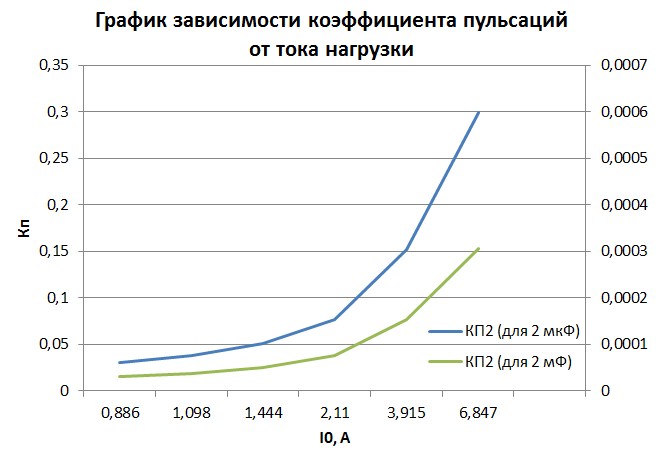

Коэффициент пульсаций на выходе определяется выражением:
Кп2=2*U2/U0=1.41*0.000962/44.27=0.000031

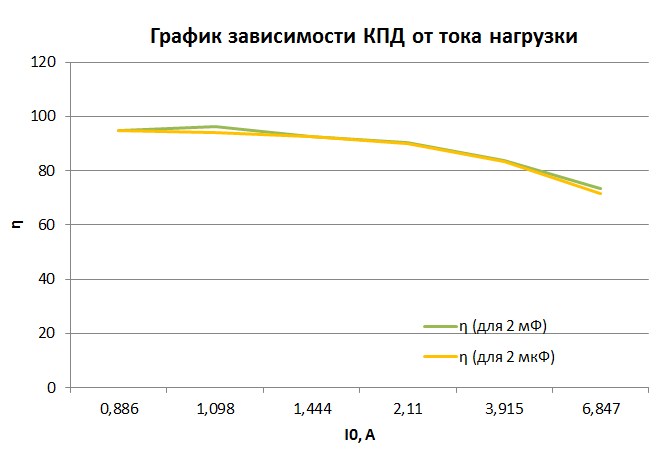

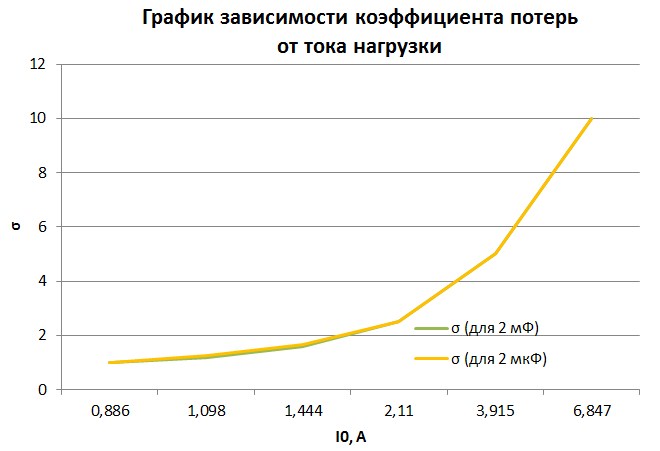

Коэффициент потерь и КПД определяются выражениями:
σ = I0*R/U0 = 0.886*50/44.27 = 1
η = U0*I0/U1*I1 = 44.27*0.886/14*2.959 = 94.7%
Снятие зависимостей характеристик регулятора от тока нагрузки C=1мкФ
Таблица 5
RH, % |
100 |
80 |
60 |
40 |
20 |
10 |
I1, A |
30,34 |
33,02 |
36,79 |
43,47 |
56,99 |
71,26 |
U0, B |
92,72 |
85,26 |
83,55 |
73,42 |
53,01 |
31,96 |
I0, A |
2,772 |
3,043 |
3,481 |
4,236 |
5,680 |
6,613 |
U2, B |
0,126 |
0,109 |
0,083 |
0,049 |
0,017 |
0,021 |
КП2 |
0,0019 |
0,0018 |
0,0014 |
0,0009 |
0,0005 |
0,0009 |
η , % |
0,590 |
0,504 |
0,565 |
0,511 |
0,377 |
0,212 |
σ |
1,49 |
1,78 |
2,08 |
2,88 |
5,36 |
10,35 |
Коэффициент пульсаций на выходе определяется выражением:
Кп2 = 2*U2/U0 = 1.41*0.9591/44.18 = 0.030701
Коэффициент потерь и КПД определяются выражениями:
σ = I0*R/U0 = 0.885*50/44.18 = 1
η = U0*I0/U1*I1 = 44.18*0.885/14*2.948 = 94.7%
