станция; ОС – очистные сооружения.

В практике применяют три варианта трассировки канализационной сети (рис. 33). Первый вариант представляет собой трассировку уличной сети с пониженной стороны квартала, с частичной прокладкой канализации по проездам. Второй вариант предусматривает общепринятую схему трассировки с прокладкой основных уличных коллекторов по проездам, так называемую объемлющую схему. Третий вариант трассируется как комбинированный с прокладкой сетей по пониженной грани участка и расположением внутри кварталов или групп жилой застройки. Последняя схема более экономична, чем две первые.

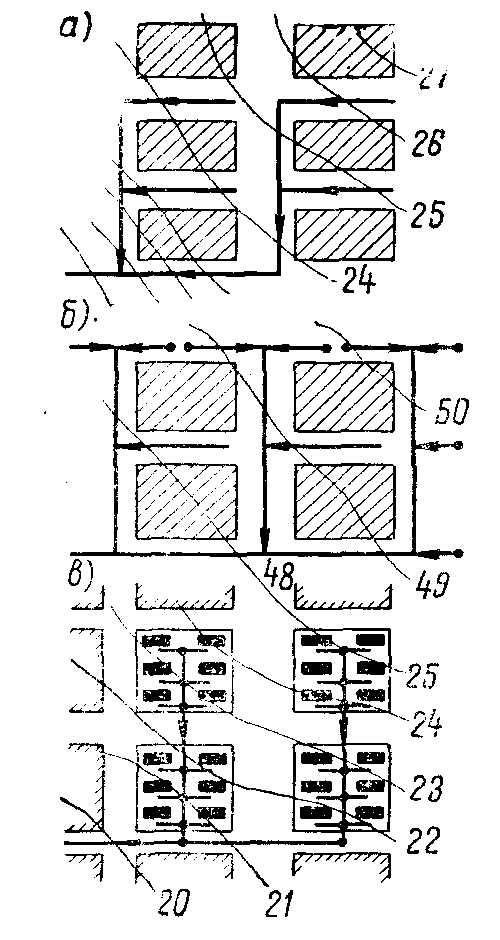

Рис. 33. Схемы уличной канализационной сети:

а – с пониженной стороны квартала; б – объемлющая;

в – внутриквартальная.

1.3.4. Сооружения на канализационной сети

Для устройства самотечной канализации применяют керамические, асбестоцементные и бетонные трубы. Для напорной сети используют металлические, напорные железобетонные и пластмассовые трубы.

Наименьшую глубину заложения канализационных трубопроводов необходимо принимать на основании опыта эксплуатации сетей в данном районе. При отсутствии данных эксплуатации минимальную глубину заложения лотка трубопровода допускается принимать:

для труб диаметром до 500 мм на 0,3 м менее глубины промерзания грунта;

для труб диаметром более 500 мм на 0,5 м менее глубины промерзания грунта;

не менее 0,7 м от верха трубы до поверхности.

Глубина заложения трубопроводов должна обеспечить сохранность труб от разрушения их временными динамическими нагрузками от транспорта.

Начальная глубина заложения трубопроводов определяется одновременно с построением продольного профиля канализационной сети. От начальной глубины заложения канализационной сети зависят объем работ и стоимость строительства, поэтому определению начальной глубины заложения сети должно быть уделено особое внимание. Ее следует принимать с таким расчетом, чтобы сточные воды в трубах не замерзали, а сами трубы не подвергались механическим повреждениям.

На глубину заложения уличной сети влияют рельеф местности и начальная глубина заложения наиболее удаленного домового выпуска дворовой или квартальной сети (рис. 34).

Рис. 34. Определение начальной глубины заложения уличной сети:

1 – уличная сеть; 2 – соединительная ветка; 3 – контрольный колодец; 4 – дворовая сеть; 5 – выпуск; 6 – стояк.

Глубина заложения уличной сети определяется по формуле

Н = h +(L + l)  i +(z₁ – z₂) + ,

где Н – глубина заложения уличного коллектора;

h - глубина заложения выпуска у наиболее удаленного и невыгодно расположенного колодца дворовой сети;

L + l – длина дворовой и внутриквартальной сети от наиболее отдаленного колодца уличной сети;

i - уклон дворовой и внутриквартальной сети;

z₁ и z₂ – соответственно отметки земли у дворового колодца и начала уличной канализационной сети;

 – перепад между лотками дворовой и уличной сети, вызванный тем, что трубы разных диаметров соединяются по верху образующей свода.

Наибольшую глубину заложения труб при открытом способе производства строительных работ практически принимают: для сухих грунтов не более 7 – 8 м, а для водонасыщенных – не более 5 м.

Расположение канализационных трубопроводов в поперечном сечении проездов следует увязывать с размещением других подземных коммуникаций (водопроводов, газопроводов, теплосетей, кабелей и т.д.) в соответствии со СНиП по планировке генеральных планов промышленных предприятий.

Канализационные сети укладывают параллельно красным линиям застройки с той стороны, где меньше подземных сооружений и больше канализуемых зданий. При ширине проездов и улиц более 20 м возможна параллельная прокладка по обеим сторонам улицы.

Так же, как и водопроводные сети, канализационые сети укладываются самостоятельно или совместно в одной траншее с другими подземными коммуникациями. Совмещенная прокладка трубопроводов в одной траншее уменьшает объем земляных работ и снижает стоимость строительства.

На канализационной сети предусмотрено устройство смотровых колодцев. Конструкция смотрового колодца приведена на рис. 35.

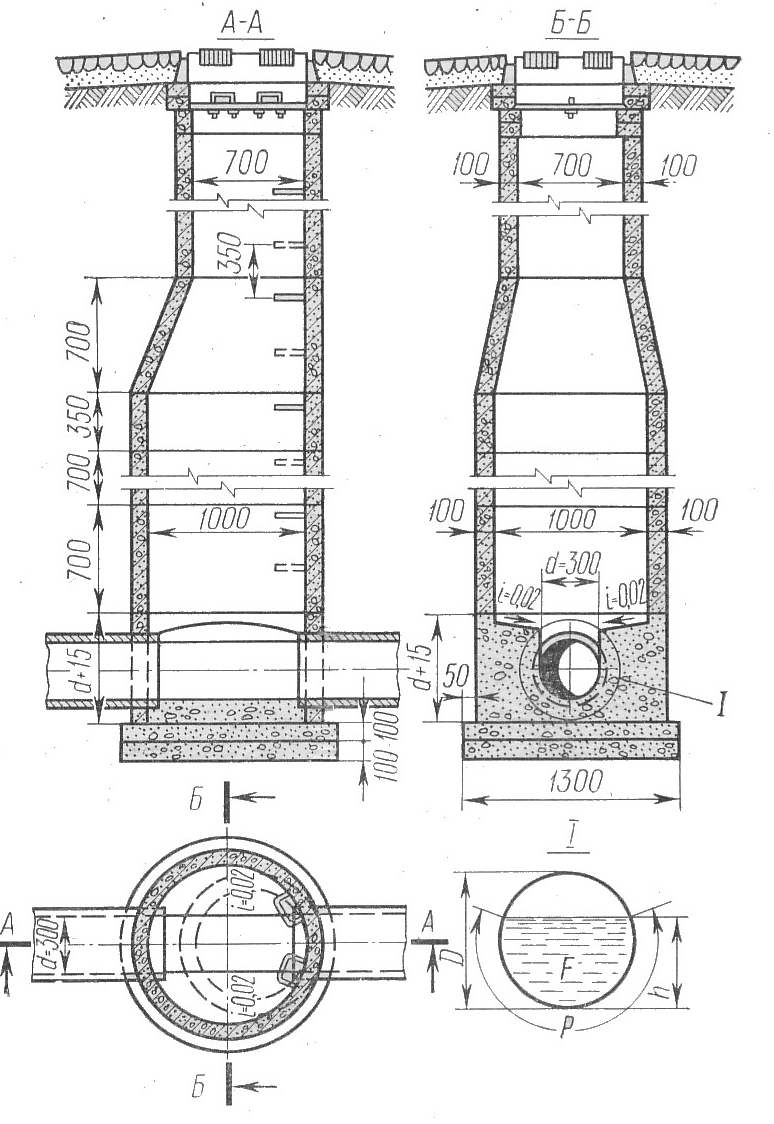

Рис. 35. Конструкция канализационного колодца

Колодцы устраиваются:

в местах присоединений;

в местах изменения направления трассы;

в местах изменения диаметров трубопроводов;

в местах изменения уклонов;

на прямых участках на расстояниях, зависящих от диаметра труб:

D, мм Расстояние, м

До 150 35

200 – 450 50

500 – 600 75

700 – 900 100

1000 – 1400 150

Перепадные колодцы предусматривают:

при значительных уклонах местности во избежание превышения максимально допустимой скорости движения сточной жидкости;

в местах присоединения боковых линий к глубоко заложенному коллектору.

Перепады высотой до 3 м на трубопроводах принимают в виде водосливов, а при высоте до 6 м – в виде стояков сечением не менее сечения подводящего канала.

Размеры колодцев в плане надлежит принимать в зависимости от наибольшего диаметра трубы:

на трубопроводах диаметром до 700 мм – длину 1000 мм, ширину D + 400 мм, но не менее 1000 мм;

на трубопроводах 700 мм и выше – длину D + 400 мм, ширину – D + 500 мм.

Диаметры круглых колодцев следует принимать в зависимости от диаметров трубопроводов:

D трубопровода, мм D колодца, мм

До 600 1000

700 1250

800 1500

1200 2000

5. Определение расчетных расходов сточных вод

Нормы отведения бытовых сточных вод зависят от степени благоустройства и санитарно-технического оборудования зданий, от климатических и других местных условий.

Среднесуточное количество сточной жидкости, приходящееся на одного жителя (норма водоотведения), пользующегося канализацией, принимаются равным норме водопотребления и определяется по СНиП «Водоснабжение. Наружние сети и сооружения» (табл. 16). Для зданий специального назначения нормы водоотведения приведены в таблице 8.

Коэффициент суточной неравномерности водоотведения бытовых сточных вод населенных пунктов следует принимать К_сут. = 1,1 - 1,3, в зависимости от местных условий, общий коэффициент неравномерности - по таблице 17.

Таблица 16. Нормы водоотведения

П р и м е ч а н и я. 1 . Нормы водоотведения должны соответствовать принятым для данного объекта нормам водопотребления.

2. Норму среднесуточного водотведения в неканализованных районах следует принимать 25 л/сут. на одного жителя за счет сброса в канализацию сточных вод сливными станциями и коммунально-бытовыми предприятиями.

Количество сточных вод от предприятий местной промышленности, обслуживающих население, а также неучтенные расходы допускается принимать дополнительно в размере 5 - 10% суммарного количества сточной жидкости населенного пункта.

Коэффициет общей неравномерности К_общ. определяют по формуле

К_общ. = К_сут.  К_ч,

где К_сут. - коэффициент суточной неравномерности;

К_ч - коэффициент часовой неравномерности.

Таблица 17. Общий коэффициент неравномерности притока сточных вод

Коэффициент общей неравномерности сточных вод необходимо знать для определения максимального расхода, на который рассчитывают большинство канализационных сооружений и сеть.

Для определения мощности канализационных очистных сооружений в целом необходимо знать среднесуточный расход сточной жидкости Q_сут.ср.; для определения мощности отдельных элементов очистных сооружений и насосных станций перекачки - максимальный часовой расход Q_ч.макс.; для определения диаметра труб - максимальный секундный расход сточных вод – Q_{сек.макс}.

В зависимости от числа жителей и нормы водоотведения расчетные расходы бытовых сточных вод определяют по формулам:

Q _сут.ср. = Nq_н/1000;

Q _{сут.макс.} = Nq_нK_сут./1000;

Q_{ч макс.} = Nq_нК_общ/24·1000;

Q_{сек.макс.} = Nq_нК_общ/86400,

где N – расчетное число жителей;

q_н – норма водоотведения на одного жителя, л/сут.

Расчетные расходы сточных вод хозяйственно-производственной зоны складываются из хозяйственно-бытовых, душевых и производственных стоков.

Расход хозяйственно-бытовых сточных вод определяют по формуле

Q_быт = nq_нK_сутК_ч/83600, л/с,

где n – число работающих в многолюдную смену;

q_н – средняя норма водоотведения (принимается согласно табл. 16).

Коэффициент суточной неравномерности принимается равным 1.

Расчетные расходы от душевых также определяют для наиболее многолюдной смены. Норма расхода воды на одного человека – 45 л, время приема душа – 45 мин после конца смены, коэффициент часовой неравномерности К_ч = 1, коэффициент суточной неравномерности К_сут. = 1.

Q_душ. = n₁ 4511/4560, л/с,

где n₁ – количество принимающих душ (рабочие, выполняющие технологические процессы, вызывающие загрязнение тела).

Количество производственных сточных вод в смену принимают (норму расхода на единицу продукции) по таблицам 6, 7. Коэффициент часовой неравномерности принимают для животных равным 2,5, для остальных потребителей - 1.

Расход сточных вод от животноводческих предприятий определяют по формуле

Q_ж. = N·q_н·К_ч/24·3600 , л/с,

где N – поголовье животных;

q_н – норма водоотведения, л/гол;

К_ч – коэффициент часовой неравномерности, равный 2,5.

Расход сточных вод от производственных предприятий рассчитывают по формуле

Q_пр. = q_н·М·К_ч/8·3600, л/с,

где q_н – норма водоотведения на единицу выпускаемой продукции;

М – количество единиц выпускаемой продукции;

К_ч - коэффициент часовой неравномерности принимают на основе технических данных, но чаще всего равным 1.

При объединенной системе канализации селитебной и производственной зон необходимо составить графики колебания расходов сточных вод по часам суток как для поселка, так и для производственных предприятий аналогично таблице 11.

Результаты расчетов сводят в таблицу 18. Эта ведомость разрабатывается после составления схемы канализации населенного пункта.

Таблица 18. Ведомость расчетных расходов сточных вод
