ГНС

НП

НС

Рис. 25. Зонная последовательная схема канализации:

НС - насосная станция первой зоны; НП - напорный трубопровод;

ГНС - главная насосная станция второй зоны; ОС - очистные сооружения.

7. Радиальная (децентрализованная) схема канализации, при которой сточные воды поступают на раздельные очистные сооружения децентрализованным путем. Такое решение может быть принято при сравнительно плоском рельефе местности в случае канализации больших городов (рис. 26).

ОС

ОС

ОС

Рис. 26. Радиальная децентрализованная схема канализации:

ОС - очистные сооружения.

В зависимости от числа канализационных сетей и вида сточных вод, которые ими отводятся, различают следующие системы канализации.

1. Общесплавная система канализации, при которой сточные воды всех видов, в том числе и атмосферные, поступают в единую сеть, отводящую их за пределы населенного пункта. Производственные сточные воды, подлежащие совместному отведению и очистке с бытовыми сточными водами населенного пункта, не должны:

нарушать работу сетей и сооружений;

содержать более 500 мг/л взвешенных и всплывающих веществ;

содержать вещества, которые способны засорять трубы канализационной сети или отлагаться на стенках труб;

оказывать разрушающее воздействие на материал труб и элементы системы канализации;

содержать горючие примеси и растворенные газообразные вещества, способные образовывать взрывоопасные смеси в канализационных сетях и сооружениях;

содержать вредные вещества в концентрациях, препятствующих биологической очистке сточных вод или сбросу их в водоем (с учетом эффекта очистки).

При общесплавной системе канализации неизбежно значительное увеличение сечений коллекторов, гидравлические условия работы которых при отсутствии дождевых вод сильно ухудшаются. Очистные сооружения при общесплавной системе получаются громоздкими. Эта система канализации нашла применение в городах (с населением до 25 000 человек), расположенных вдоль берега многоводных рек.

2. Раздельная полная система канализации, при которой сточные воды населенных мест, промышленных предприятий и атмосферных вод отводятся за пределы населенного пункта по отдельным коллекторам и трубопроводам.

3. Раздельная неполная система канализации, когда устраивают две сети (бытовые и атмосферные воды отводятся по одному коллектору, а производственные сточные воды - по второму коллектору, или бытовые и производственные воды отводятся по одному коллектору, а атмосферные воды - по открытым уличным лоткам).

4. Полураздельная система, отличающаяся от полной раздельной тем, что в сети хозяйственно-фекальных вод попадают лишь воды дождей малой интенсивности и первые порции ливня, смывающие грязь с мостовых. Последующие порции ливня через особые камеры сбрасываются в водоем, не загружая таким образом главный коллектор.

Система канализации небольших поселков и городов сооружается неполной раздельной, т.е. сначала строится хозяйственно-фекальная канализация для отвода наиболее загрязненных и опасных в санитарном отношении бытовых и производственных сточных вод, а атмосферные, менее загрязненные воды при этой системе отводятся открытой водосточной сетью.

Впоследствии, по мере роста благоустройства сельских населенных мест, неполная раздельная канализация может быть переустроена в полную раздельную, т.е. открытые водосточные лотки будут заменены подземными водосточными сетями.

1.3.3. Трассировка канализационных сетей

Сточная жидкость в местах ее образования поступает в приемники сточных вод, а затем в трубы внутренней канализации здания и далее отводится за его пределы в дворовую канализационную сеть (рис. 27).

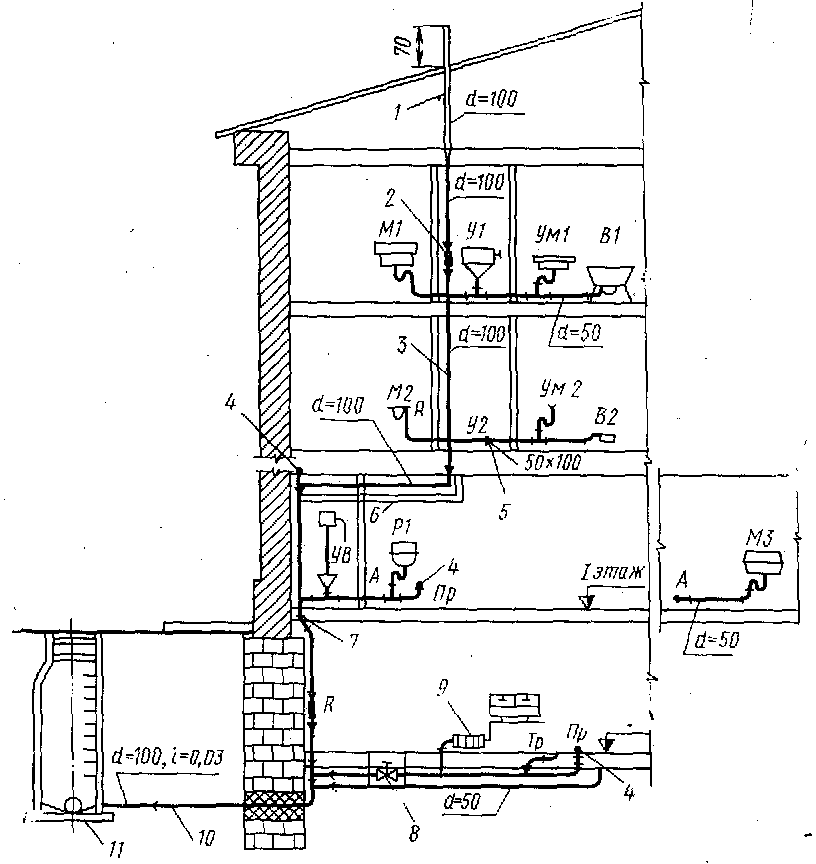

Рис. 27. Схема внутренней канализации:

1 – вытяжка; 2 – ревизия; 3 – стояк; 4 – прочистки; 5 – переход; 6 – подшивной потолок; 7 – отступ; 8 – задвижка; 9 – песколовка; 10 – выпуск из здания; 11 – дворовая канализация.

Наружняя канализационная сеть начинается от первого выпускного колодца. В зависимости от расположения на территории населенного пункта или промышленного предприятия канализационная сеть называется дворовой, внутриквартальной, заводской, уличной и коллектором.

Дворовая канализационная сеть начинается от первого выпускного колодца и заканчивается контрольным колодцем, который устраивают во дворе перед красной линией застройки квартала. Дворовая сеть (рис. 28), укладываемая в пределах одного дворового участка, объединяет выпуски из отдельных зданий. Выпускные колодцы располагают не ближе 3 м и не далее 10 м от здания.

5

₆ 4

3

1 1 2 1 1

Рис.28 Дворовая канализационная сеть:

1– выпускные колодцы; 2 – дворовый колодец; 3– контрольный колодец;

4 – уличная сеть; 5 – проезжая часть; 6 – соединительный колодец.

Внутриквартальной называют сеть, укладываемую внутри квартала или группы жилых домов компактной застройки. Она объединяет выпуски из отдельных зданий. Из дворовой или внутриквартальной сети сточные воды через соединительные ветки поступают в уличные канализационные сети (рис. 29).

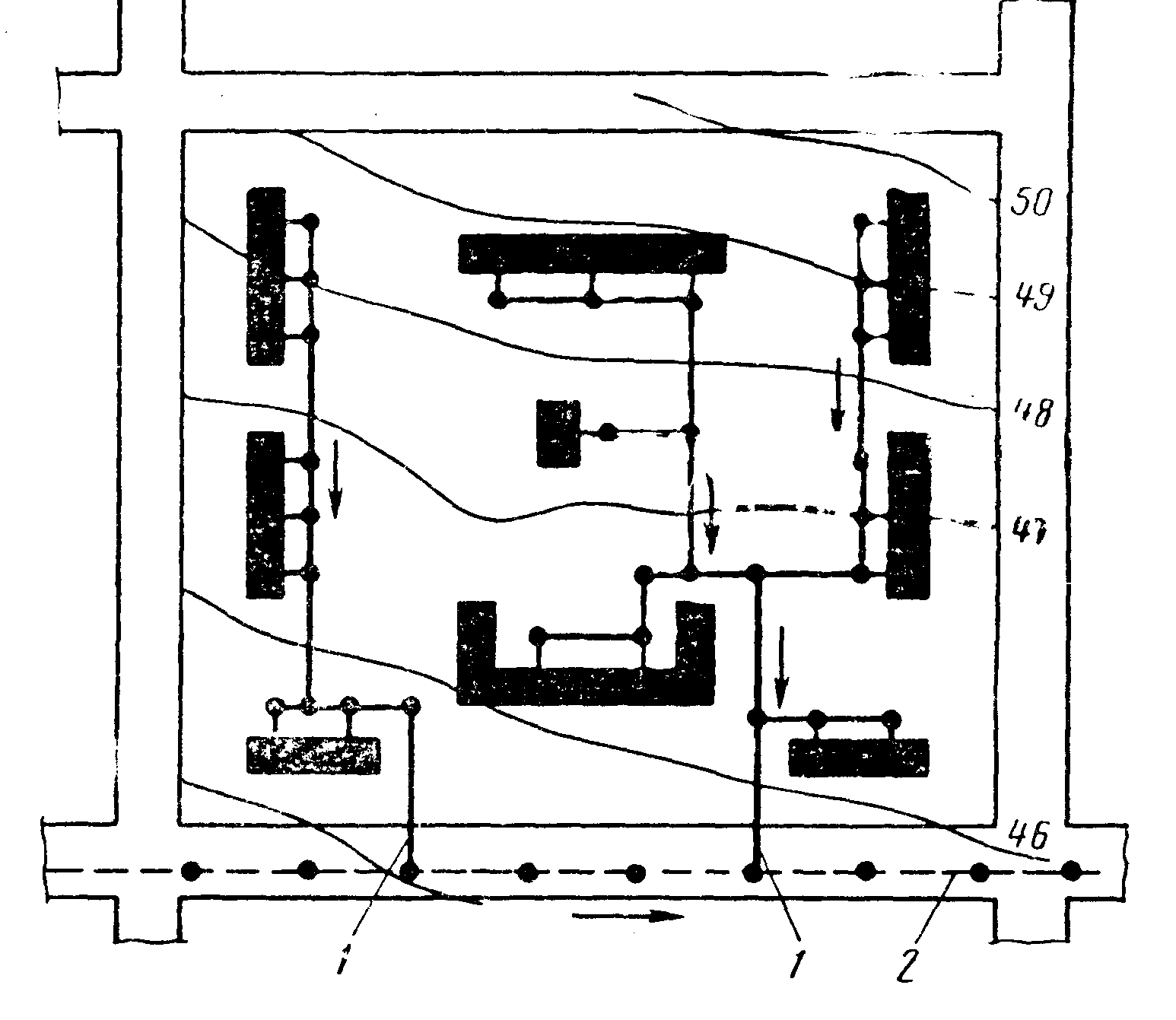

Рис. 29. Схема внутриквартальной канализационной сети:

1 – соединительная ветка; 2 – уличная сеть.

У личной сетью называют разветвленную систему канализационных трубопроводов, принимающих сточные воды дворовых и внутриквартальных сетей и предназначенных для транспортирования сточных вод к объединяющим коллекторам в пределах населенного пункта (рис. 30)

.

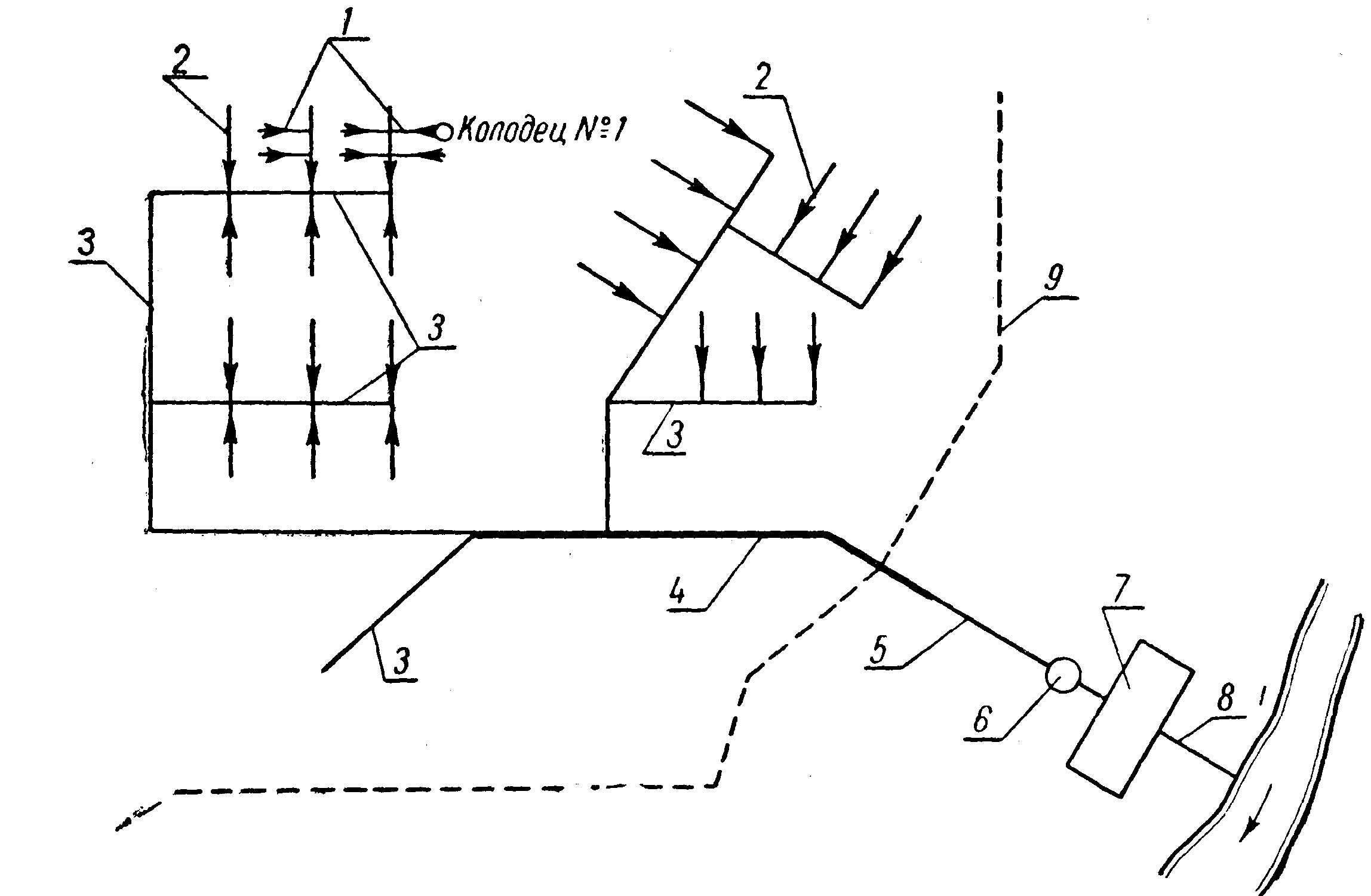

Рис. 30. Схема канализации населенного места:

1 – внутриквартальная сеть; 2 – уличная сеть; 3 – коллекторы; 4 – главный коллектор; 5 – загородный коллектор; 6 – насосоная станция; 7 – очистные сооружения; 8 – выпуск; 9 – граница канализования.

Капитальные затраты на канализационные сети составляют 50 – 75% общей стоимости канализации поселка. Рациональная трассировка сети существенно влияет на стоимость строительства канализации.

Канализационные сети работают, как самотечные, с частичным наполнением сечения трубопровода. Только на отдельных участках, в зависимости от рельефа местности, расположения очистных сооружений и других условий, сточные воды перекачиваются насосами по напорным трубопроводам. Трассировку сетей и коллекторов следует производить с максимальным учетом рельефа местности и места расположения очистных сооружений, а также с учетом возможности максимального охвата канализацией территории самотечными линиями при наименьших глубинах заложения.

Сети и коллекторы канализации в городах, как правило, должны трассироваться прямолинейно, вне проезжей части, с соблюдением нормативных расстояний от фундаментов зданий и сооружений, автомобильных и железных дорог и подземных инженерных сетей в соответствии с требованиями СНиП «Генеральные планы промышленных предприятий» (см. табл. 13, 14).

П ри решении схемы канализации сельских населенных мест необходимо максимально использовать имеющиеся местные условия рельефа местности для передачи сточных вод самотеком. Для сельских населенных мест необходимо учитывать малые объемы сточных вод. С этой целью вместо обычной трассировки канализации по улицам и проездам необходимо канализационные коллекторы трассировать по усадьбам территории с пересечением возможно больших массивов застройки. Особенно это важно при плоском рельефе местности. Трассировка канализационной сети на плоском рельефе местности усложняется еще и тем, что даже при незначительной длине канализационной линии получается большое ее заглубление, что вызывает необходимость устройства станции перекачки. Станции перекачки проектируются при заглублении коллектора на 4 - 5 м (рис. 31). Расположение станций перекачки предусматривается также на пониженных местах канализационной сети с учетом санитарных норм планировки населенного пункта на незатопляемых участках, на расстоянии не менее 25 м от жилых и общественных зданий.

Рис. 31. Схема насосной станции перекачки

Необходимо стремиться свести к минимуму количество насосных станций. Иногда целесообразно пересечь возвышенность при глубине котлована свыше 4 - 5 м, что в последующем компенсируется сокращением расходов на эксплуатацию станции перекачки.

На пересеченном рельефе местности перед трассировкой сети канализованную территорию на генплане разбивают на основные бассейны канализования по линиям водоразделов, а затем вычерчивают сеть по уклону местности, коллекторы – по естественным тальвегам (рис. 32). После этого, с учетом планировки населенного пункта и рельефа местности, трассы трубопроводов выносят на ближайшие проезды, к берегу реки или ниже границы населенного пункта. Если вынос трассы коллектора обусловливается большим заглублением, то по увязке с планировкой селитебной территории коллектор трассируют через кварталы.

Для главного коллектора, идущего обычно вдоль берега реки или по пониженной части рельефа, рекомендуется проектировать главную насосную станцию.

Углубление коллекторов уличной сети может быть также вызвано некомпактным решением застройки, особенно при свободной планировке, если она выполнена без всякой системы.

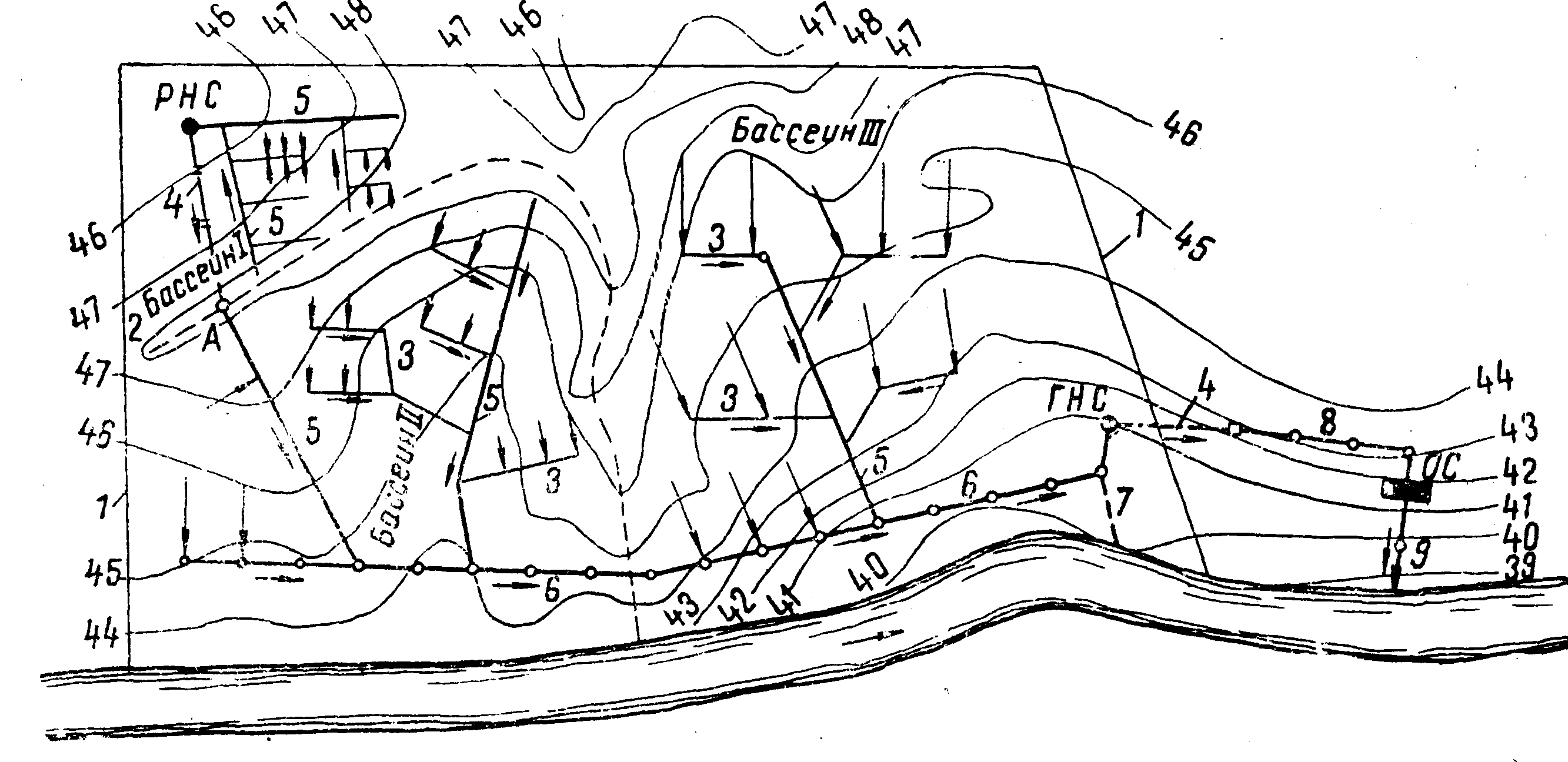

Рис. 32. Элементы канализации населенного пункта:

1 – границы населенного пункта; 2 – границы бассейнов канализования; 3 – уличная сеть; 4 – напорный трубопровод; 5 – коллекторы; 6 – главный коллектор; 7 – аварийный выпуск; 8 – отводной коллектор; 9 – выпуск в водоем; РНС – районная насосная станция; ГНС – главная насосная
