Размеры земельных участков для газонаполнительных пунктов и промежуточных складов баллонов следует принимать не более 0,6 га.

Расстояние от складов баллонов с газом до жилых, общественных зданий и сооружений должно быть не менее данных, приведенных в таблице 33.

Таблица 33. Расстояние от складов баллонов до зданий

1.6.4. Индивидуальное и групповое снабжение сжиженным газом

В сельских населенных пунктах для обеспечения сжиженным газом применяют индивидуальные газобаллонные, групповые газобаллонные и резервуарные установки. Наибольшее распространение для газоснабжения коммунально-бытовых потребителей получили баллонные установки. В стационарных установках используются баллоны вместимостью 40, 46, 50, 55 и 80 л; в переносных – 1, 5, 12 и 27 л. Согласно стандарту в настоящее время изготовляют баллоны трех типов (рис. 71) - вместимостью 2,5, - 5, - 12, - 27, - 50, - 80 л. Основные параметры (размеры) баллонов приведены в таблице 34.

Таблица 34. Параметры газовых баллонов

Индивидуальные баллонные установки состоят из одного или двух баллонов с регулятором давления и предназначены для потребителей с небольшим расходом газа. При этом баллоны могут устанавливаться как снаружи, так и внутри здания. В одном помещении следует размещать один баллон вместимостью 50 или два вместимостью не более 27 л каждый. Вне зданий баллоны устанавливают в запирающихся металлических шкафах. Шкафы для баллонов размещают на несгораемых основаниях, с креплением к основаниям или стенам здания, на теневой стороне (рис. 72). Баллонные установки, применяемые для снабжения сжиженным газом животноводческих и птицеводческих ферм, должны размещаться вне зданий. Условия установки баллонов в помещениях и снаружи зданий должны соответствовать требованиям главы СНиП «Газоснабжение».

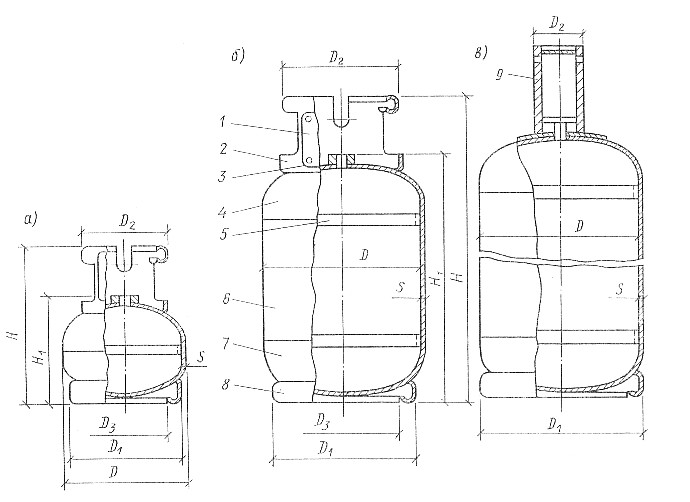

Рис. 71. Баллоны для сжиженных газов вместимостью

от 2,5 до 5л (а), от 12 до 27л (б) и от 50 до 80л (в):

1 – паспортная таблица; 2 – воротник; 3 – горловина; 4 – верхнее днище; 5 – подкладное кольцо; 6 – обечайка; 7 – нижнее днище; 8 - башмак; 9 – колпак.

К достоинствам индивидуальных газобаллонных установок, размещаемых внутри жилых зданий (кухня), относятся простота конструкции, экономичность, малый расход металла и высокая производительность за счет того, что сжиженный газ испаряется благодаря наличию круглый год температуры в помещении порядка 20 ˚С. В газобаллонных установках, размещаемых вне здания в зимний период, газ используется не полностью, так как в баллонах остаются тяжелые неиспарившиеся остатки.

Групповые газобаллонные установки применяют для газоснабжения жилых малоквартирных зданий. Суммарная вместимость баллонов в групповой установке для жилых, общественных и коммунально-бытовых предприятий не должна превышать 600 л при ее расположении у глухой несгораемой стены здания и 1000 л - при размещении с расстояниями от зданий I и II степени огнестойкости не менее 8 м, от зданий зданий III степени огнестойкости - 10 м, от зданий IV и V степеней огнестойкости – 12 м.

Групповые газобаллонные установки обычно применяют в жилых домах с числом квартир от 12 до 30, лечебных и учебных заведениях с расходом газа не более 100 кг в месяц, а также в столовых и других объектах питания с числом посадочных мест до 60. Они могут состоять из четырех, шести, восьми, десяти и двенадцати баллонов вместимостью по 50 л. Требуемое число баллонов в групповой установке определяется исходя из расчетного часового расхода газа и расчетной производительности по газу одного баллона, которые определяются по СНиП «Газоснабжение».

Резервуарные установки применяют для снабжения жилищно-коммунального сектора и сельскохозяйственного производства сжиженным газом. Резервуары в основном применяют объемом 2,5 и 5 м³ при надземном размещении и 5, 10, 25, 50 м³ - при подземном размещении. Общий объем резервуаров при надземном размещении не должен превышать 20 м³ , а при подземном – 300 м³ .

Минимальные расстояния от зданий до резервуарных установок приведены в таблице 35.

Резервуарные установки следует размещать на площадках с удобным подъездом для автоцистерн, они должны быть огорожены забором высотой 1,6 м из несгораемых материалов. Арматура и приборы должны быть окрашены в белый цвет и защищены кожухами от атмосферных осадков и повреждений, а подземные резервуары – от коррозии (рис. 73).

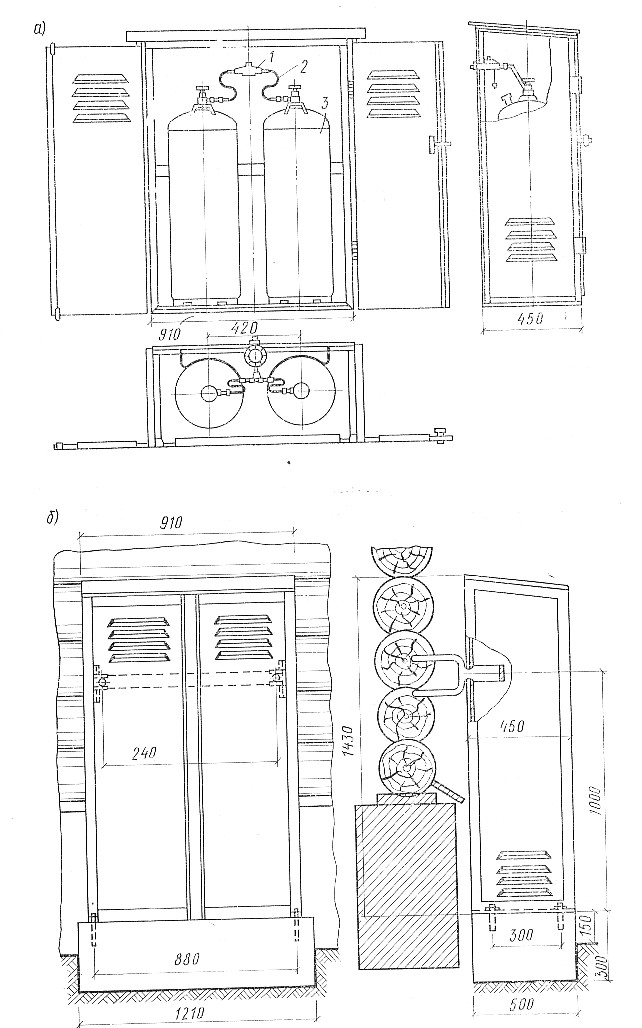

Рис. 72. Шкафная установка баллонов с регулятором

давления РДГ-8:

а – общий вид; б – установка шкафа у стены деревянного дома;

1 – регулятор РДГ-8; 2 – шланг присоединительный; 3 – баллон

на 50 – 80 л.

Таблица 35. Расстояния от зданий до резервуаров

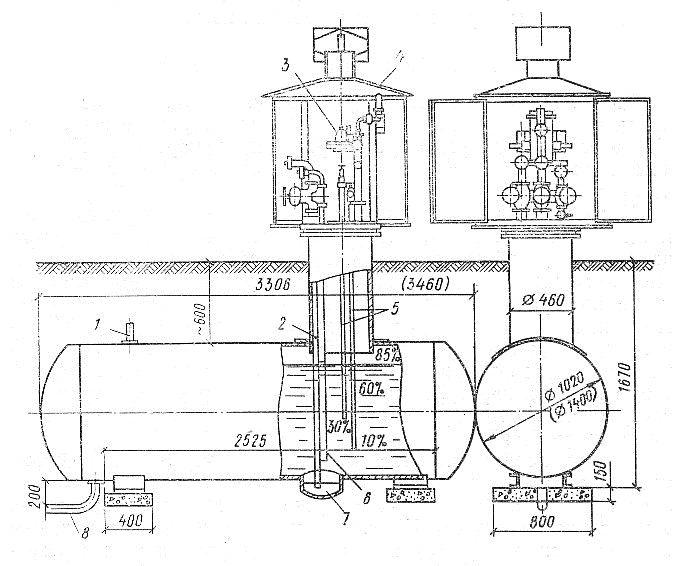

Рис. 73. Подземный резервуар сжиженного газа с геометрическим объемом 2,5 м³:

1 – патрубок для соединения с парафазными пространствами других резервуаров; 2 – дренажная трубка; 3 – регулятор низкого давления; 4 – защитный кожух арматурного узла; 5 – уровнемерные трубки; 6 – наполнительная трубка; 7 – карман-сборник; 8 – патрубок для соединения с жидкостными пространствами других резервуаров.

Для сжигания сжиженных газов в газовых приборах их необходимо перевести в газообразное состояние. Для этого их подвергают регазификации (испарению). Испарение может быть естественным и искусственным.

Испаряющая способность баллона и резервуара зависит от состава газа, температуры окружающего воздуха, массы газа в резервуаре, а также от поверхности резервуара, смоченной жидкой фазой.

Низкая производительность групповых установок с естественным испарением за счет тепла воздуха или грунта заставляет применять большое число резервуаров, что небезопасно и неэкономично.

В установках с искусственным испарением применяют испарители (теплообменники) различных конструкций с теплоносителями: горячей водой, водяным паром, нагретыми маслами, инертными газами и т.д.
