176

Приложение №4

Продолжение таблицы П 4.4.

Обозначение	d, мм	D, мм	В, мм	С, Н	С0, мм	n, мин-1	m, кг
подшипников
8318	90	155	50	171000	452000	1250	3,9
8320	100	170	55	184000	490000	1250	5,1

Таблица П. 4.5. Размеры и параметры роликовых радиальных однорядных подшипников с короткими цилиндрическими роликами

(ГОСТ 8328-75)

	Обозначение				d, мм	D, мм	В, мм	С, Н	С0, мм	n, мин-1	m, кг
	подшипников
					Легкая серия
2202	12202	32202	42202	15		35	11	5630	3080	20000	0,05
2203	12203	32203	42203	17		40	12	9720	6050	16000	0,07
2204	12204	32204	42204	20		47	14	11900	7380	16000	0,13
2205	12205	32205	42205	25		52	15	13400	8610	12500	0,15
2206	12206	32206	42206	30		62	16	17300	11400	12500	0,24
2207	12207	32207	42207	35		72	17	26500	17500	10000	0,35
2208	12208	32208	42208	40		80	18	33700	24000	10000	0,4
2209	12209	32209	42209	45		85	19	35300	25700	8000	0,49
2210	12210	32210	42210	50		90	20	38700	29200	8000	0,57
2211	12211	32211	42211	55		100	21	43700	32900	8000	0,76
2212	12212	32212	42212	60		110	22	54800	42800	6300	0,95
2213	12213	32213	42213	65		120	23	62100	48600	6300	1,2
2214	12214	32214	42214	70		125	24	67000	54000	5000	1,3
2215	12215	32215	42215	75		130	25	75400	61000	5000	1,4
2216	12216	32216	42216	80		140	26	79500	63400	5000	1,8
2217	12217	32217	42217	85		150	28	99000	82400	4000	2,27
2218	12218	32218	42218	90		160	30	121000 101000		4000	2,8
2220	12220	32220	42220	100		180	34	135000 111000		4000	4
				Средняя узкая серия
2305	12305	32305	42305	25		62	17	22600	14300	10000	0,3
2306	12306	32306	42306	30		72	19	30200	20600	10000	0,4
2307	12307	32307	42307	35		80	21	34100	23200	8000	0,51
2308	12308	32308	42308	40		90	23	41000	28500	8000	0,77
2309	12309	32309	42309	45		100	25	56500	40700	8000	0,9
2310	12310	32310	42310	50		110	27	65200	47500	6300	1,05
2311	12311	32311	42311	55		120	29	84000	62800	6300	1,25
2312	12312	32312	42312	60		130	31	10000	77200	5000	1,5

177

Приложение №4

Продолжение таблицы П4.5.

	Обозначение			d, мм	D, мм	В, мм	С, Н	С0, мм	n, мин-1		m, кг
	подшипников
2313	12313	32313	42313	65	140	33	105000	80400		5000	2,6
2314	12314	32314	42314	70	150	35	123000	97300		5000	3,2
2315	12315	32315	42315	75	160	37	142000	112000		4000	1 0
2316	12316	32316	42316	80	170	39	150000	121000		4000	4,4
2317	12317	32317	42317	85	180	41	179000	146000		4000	5,5
2318	12318	32318	42318	90	190	43	194000	160000		3150	6,1
2320	12320	32320	42320	100	215	47	243000	205000		3150	9
			Средняя широкая серия
2605	12605	32605	42605	25	62	24	37400	28300		1000	0,41
2606	12606	32606	42606	30	72	27	41600	31200		1000	0,71
2607	12607	32607	42607	35	80	31	46700	34800		8000	0,84
2608	12608	32608	42608	40	90	33	61000	47500		8000	1,09
2609	12609	32609	42609	45	100	36	79300	62800		8000	1,38
2610	12610	32610	42610	50	110	40	104000	87100		6300	2
2611	12611	32611	42611	55	120	43	11500	94200		6300	2,5
2612	12612	32612	42612	60	130	46	14000	11800		5000	3,16
2613	12613	32613	42613	65	140	48	15200	12900		5000	3,65
2614	12614	32614	42614	70	150	51	18100	15900		5000	4,53
2615	12615	32615	42615	75	160	55	21200	18700		4000	5,8
2616	12616	32616	42616	80	170	58	22400	20200		4000	7
2617	12617	32617	42617	85	180	60	25900	23500		4000	7,77
2618	12618	32618	42618	90	190	64	27000	24500		3150	8,76
2620	12620	32620	42620	100	215	73	36300	34300		3150	14

Таблица П4.6. Размеры и параметры роликовых конических подшипников (ГОСТ 333-71)

Обозначение	d, мм	D, мм	В, мм	Т, мм	α, град	Са, Н	С0а, мм	n, мин	-1	m, кг
подшипников	d, мм	D, мм	В, мм	Т, мм	α, град	Са, Н	С0а, мм	n, мин		m, кг

			Легкая серия
7202	15	35	11	11,75	17	8780	6140	12500		0,05
7203	17	40	12	13,25	12	13800	9300	12500		0,07
7204	20	47	14	15,25	14	19100	13300	10000		0,12
7205	25	52	15	16,25	14	23900	17900	10000		0,15
7206	30	62	16	17,25	14	29800	22300	8000		0,23
7207	35	72	17	18,25	14	35200	26300	6300		0,33
7208	40	80	18	19,75	14	42400	32700	6300		0,45

178

Приложение №4

Продолжение таблицы П4.6.

Обозначение	d, мм	D, мм	В, мм	Т, мм	α, град		Са, Н	С0а, мм	n, мин	-1	m, кг
подшипников	d, мм	D, мм	В, мм	Т, мм	α, град		Са, Н	С0а, мм	n, мин		m, кг
7209	45	85	19	20,75	15	42700		33400	5000		0,49
7210	50	90	20	21,75	14	52900		40600	5000		0,54
7211	55	100	21	22,75	15	57900		46100	5000		0,71
7212	60	110	22	23,75	13	72200		58400	4000		0,9
7214	70	125	24	26,75	14	95900		82100	4000		1,33
7215	75	130	25	27,25	15	97600		84500	3150		1,42
7216	80	140	26	28,25	16	106000 95200			3150		1,67
7217	85	150	28	30,25	16	109000 97400			3150		2,1
7218	90	160	30	32,5	14	141000 125000			2500		2,52
7219	95	170	32	34,5	14	145000 131000			2500		3,2
7220	100	180	34	37	15	162000 146000			2500		3,8
			Средняя серия
7304	20	52	15	16,25	11	25000		17700	10000		0,17
7305	25	62	17	18,25	14	29600		20900	8000		0,25
7306	30	72	19	20,75	14	40000		29900	6300		0,46
7307	35	80	21	22,75	12	48100		36300	6300		0,55
7308	40	90	23	25,25	11	61000		46000	5000		0,7
7309	45	100	25	27,25	11	76100		59300	5000		1,01
7310	50	110	27	29,25	12	96600		75900	4000		1,33
7311	55	120	29	31,5	13	102000		81500	4000		1,64
7312	60	130	31	33,5	12	118000		96300	4000		2
7313	65	140	33	36	12	134000 111000			3150		2,54
7314	70	150	35	38	12	168000 137000			3150		3,09
7315	75	160	37	40	12	178000 148000			3150		3,68
7317	85	180	41	44,5	12	221000 195000			2500		5,21
7318	90	190	43	46,5	12	240000 201000			2500		5,56
7320	100	215	47	51,5	12	290000 270000			2000		7,9
			Средняя широкая серия
7604	20	52	21	22	11	29500		22000	10000		0,24
7605	25	62	24	25	11	45500		36600	8000		0,37
7606	30	72	29	29	12	61300		51000	6300		0,57
7607	35	80	31	33	11	71600		61500	6300		0,8
7608	40	90	33	35	11	80000		67200	5000		1,04
7609	45	100	36	38	11	104000		90500	4000		1,34
7610	50	110	40	42	11	122000 108000			4000		1,8
7611	55	120	44,5	45	12	148000 140000			4000		2,43
7612	60	130	47,5	48	12	171000 157000			3150		3
7613	65	140	48	51	12	178000 168000			3150		3,6

179

Приложение №4

Продолжение таблицы П4.6.

Обозначение	d, мм	D, мм	В, мм	Т, мм	α, град		Са, Н	С0а, мм	n, мин	-1	m, кг
подшипников	d, мм	D, мм	В, мм	Т, мм	α, град		Са, Н	С0а, мм	n, мин		m, кг

7614	70	150	51	54	13	204000 186000			3150		4,44
7615	75	160	55	58	11	249000 235000			2500		5,4
7616	85	170	59,5	61	12	294000 291000			2500		6,4
7618	90	190	66,5	67	11	369000 363000			2000		8,8
7620	100	215	73	77	12	451000 449000			2000		13,2

Таблица П4.7. Гайки круглые шлицевые класса точности А (из ГОСТ 11871-88), мм

Резьба, d		D	D1	H	b	h	c	Резьба, d		D	D1	H	b	h	c
М20 х 1,5*		34	26	8	6	2	1	М48 х 1,5*		75	58	12	8	3,5	1
М22 х 1,5		38	29	10	6	2,5	1	М52 х 1,5		80	61	12	10	3,5	1
М24 х 1,5*		42	31	10	6	2,5	1	М56 х 2,0*		85	65	12	10	4	1,6
М27 х 1,5		45	35	10	6	2,5	1	М60 х 2,0		90	70	12	10	4	1,6
МЗО х 1,5*		48	38	10	6	2,5	1	М64 х 2,0*		95	75	12	10	4	1,6
МЗЗ х 1,5		52	40	10	8	3	1	М68 х 2,0		100	80	15	10	4	1,6
М36	х 1,5*	55	42	10	8	3	1	М72	х 2,0*	105	85	15	10	4	1,6
М39	х 1,5	60	48	10	8	3	1	М76	х 2,0	110	85	15	10	4	1,6
М42	х 1,5*	65	52	10	8	3	1	М80	х 2,0*	115	90	15	10	4	1,6
М45	х 1,5	70	55	10	8	3	1	М85	х 2,0	120	98	15	10	4	1,6

Примечание. * – предпочтительные размеры.

Пример условного обозначения гайки с диаметром резьбы d=64 мм, с мелким шагом и полем допуска резьбы 7H, из углеродистой стали марки 35, с покрытием химическим окисным и пропитанным маслом: «Гайка М64 х 2-7H.05.05 ГОСТ 11871-88»

180

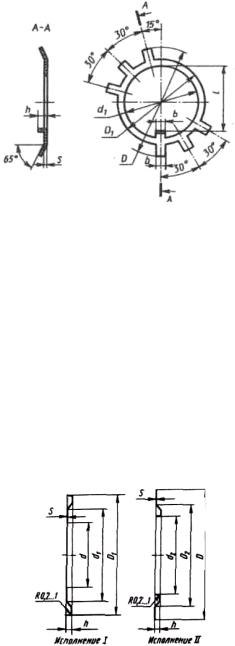

Приложение №4 Таблица П4.8. Шайбы стопорные многолапчатые (из ГОСТ 11872-89), мм

Резьба, d	dм	D	D1	l	b	h	s	Резьба, d	dм	D	D1	l	b	h	s
М20 х 1,5	20,5	36	27	17 4,8		4	1,0	М48 х 1,5	48,5	77	60	45	7,8	5	1,6
М22 х 1,5	22,5	40	30	19 4,8		4	1,0	М52 х 1,5	52,5	82	65	49	7,8	6	1,6
М24 х 1,5	24,5	44	33	21 4,8		4	1,0	М56 х 2,0	57,0	87	70	53	7,8	6	1,6
М27 х 1,5	27,5	47	36	24 4,8		5	1,0	М60 х 2,0	61,0	92	75	57	7,8	6	1,6
М30 х 1,5	30,5	50	39	27 4,8		5	1,0	М64 х 2,0	65,0	98	80	61	7,8	6	1,6
М33 х 1,5	33,5	54	42	30 5,8		5	1,6	М68 х 2,0	69,0	10	85	65	9,5	7	1,6
М36 х 1.5	36,5	58	45	33 5,8		5	1,6	М72 х 2,0	73,0	10	90	69	9,5	7	1.6
М39 х 1,5	39,5	62	48	36 5,8		5	1,6	М76 х 2,0	77,0	11	95	73	9,5	7	1,6
M42 x l,5	42,5	67	52	39 5,8		5	1,6	М80 х 2,0	81,0	11	10	76	9,5	7	1,6
М45 х 1,5	45.5	72	56	42 5,8		5	1,6	М85 х 2,0	86,0	12	10	81	9,5	7	1,6

Таблица П4.9. Шайбы стальные уплотнительные, мм

Диаметры		Общие размеры		Исполнение I			Исполнение II
подшипника		Общие размеры		Исполнение I			Исполнение II
подшипника
d	D	s	h	D1	d	d1	d2	D	D2
20	47			41,2	20	29	25,7	47	37
20	52		2	44,8		33	27,2	52	40
	52		2	44,8		33	27,2	52	40
25	52			47	25	36	31,5	52	42
	62			54,8		40	32,2	62	47
30	62			56,2	30	44 48	36,3	62	47
30	72	0,3	2,5	64,8		44 48	37,2	72	56
	72	0,3	2,5	64,8			37,2	72	56
35	72			64,8	35	48 54	43	72	56
35	80			70,7	35	48 54	45	80	65
	80			70,7			45	80	65
