Материал: Механизация такелажных работ при сооружении систем теплоснабжения и вентиляции. Дольник А.М., Щукина Т.В

75

электропередач.

При производстве монтажных и погрузо-разгрузочных работ серьёзную конкуренцию автокранам и автоподъёмникам составляют краны-манипуляторы, которые совмещают функции транспортного средства для перевозки грузов, грузоподъёмного механизма для погрузки и разгрузки грузов, а также функции подъёмников для работы на высоте. Краны-манипуляторы комплектуются сменными приспособлениями: клещевыми захватами для труб, вилочным захватом, телескопическим гуськом и люлькой для подъёма людей. Технические характеристики гидроманипуляторов Балашихинского завода автокрановманипуляторов (ЗАО «БАКМ-Сервиз») приведены в прил.11.

Для производства монтажных работ на высоте (монтаж воздуховодов, трубопроводов, газовых и тепловых сетей при наземной прокладке) применяют самоходные подмости, автовышки и автогидроподъёмники. Самоходные подмости на гусеничном ходу с автономным питанием от карбюраторного двигателя или с питанием от электросети при помощи гибкого кабеля, позволяют поднимать рабочую площадку размером 5x2 с рабочими, инструментом и монтируемыми конструкциями на высоту до 12 м. На рис.11.4 представлены подмости ПВС-8. Технические характеристики на самоходные подмости приведены в прил.12.

Автовышки ВИ-15М и ВИ-23М смонтированы соответственно на автомобилях ГАЗ и ЗИЛ, предназначены для подъёма люльки с двухсот килограммами груза (два монтажника с инструментом) на высоту соответственно 13,6 м и 21,6 м. Поскольку подъём люльки может осуществляться только вертикально, применение автовышек на монтаже ограничено.

Автогидроподъёмники, выпускаемые ОАО «Завидовский Экспиремен- тально-механический завод» позволяют обслуживать зону монтажа в широком диапазоне.

Технические характеристики автогидроподъёмников приведены в прил.13. При монтаже вентиляционного и сантехнического оборудования на нулевой отметке эффективно применять автопогрузчики. Кроме того, автопогрузчики

применяют на комплектовочных площадках для комплектования вентиляционных и сантехнических систем, а также при работе в закрытых складах, вагонах и фурах. В России автопогрузчики не изготавливаются, они импортируются из Украины (г. Львов), Болгарии, Кореи и др. Львовские автопогрузчики с дизельным или бензиновым двигателем обладают повышенной проходимостью, приспособлены для работы на открытой местности или в неотапливаемых помещениях. Они оснащены обогреваемой закрытой кабиной.

Технические характеристики львовских автопогрузчиков приведены в прил.14.

76

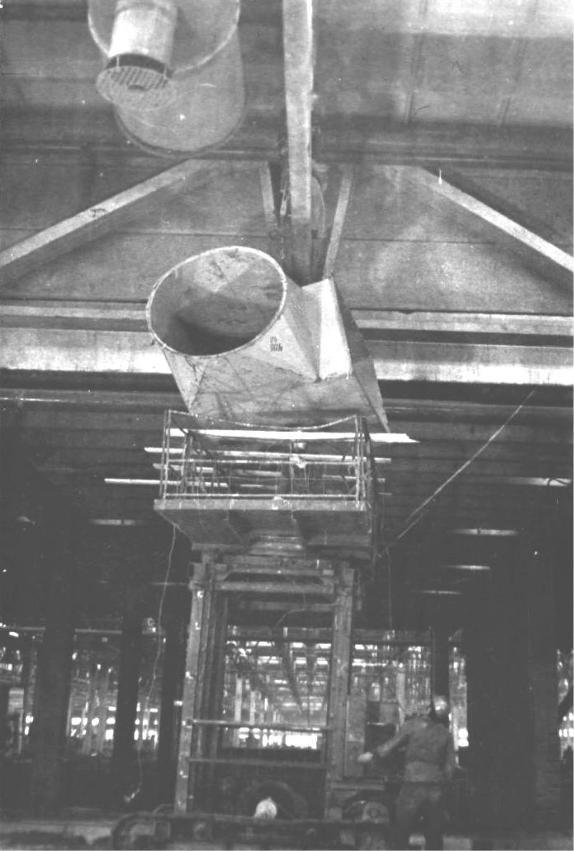

Рис. 11.4. Монтаж вентиляционной системы с использованием самоходных подмостей ПВС-8

77

Болгария является давним поставщиком широкой гамы автопогрузчиков в Советский Союз, а затем в Россию. Автопогрузчики серии «Рекорд» с открытой кабиной оборудованы гидроусилителем руля, что делает их чрезвычайно лёгкими в управлении. Технические характеристики приведены в прил.14.

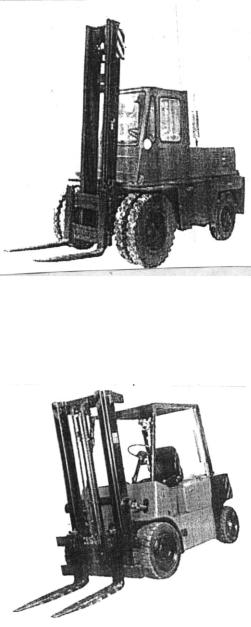

Рис. 11.5. «Автопогрузчик Львовского автозавода модели 41015.45»

Рис. 11.6. Автопогрузчик серии «Рекорд-2» модели ДВ1788.45 фирмы

«Balkancar»

78

Заключение

Эффективность строительного производства напрямую зависит от механовооруженности строительных и монтажных подразделений. Не меньшее значение имеет грамотная эксплуатация имеющихся механизмов и оснастки, обеспечивающих безусловную безопасность ведения работ. Монтаж систем теплогазоснабжения и вентиляции в современном строительном процессе ведется, как правило, крупными тяжеловесными блоками. Газопроводы и теплопроводы монтируются звеньями длиной более 40 метров, котельные агрегаты укрупненными блоками. Это относится и к монтажу кондиционеров, систем очистки воздуха, воздуховодам, тепловым узлам, воздушно-тепловым завесам и т.п.

Настоящее учебное пособие призвано оказать помощь в изучении дисциплин «Механизация и автоматизация производства систем теплогазоснабжения и вентиляции» и «Технология и организация строительно-монтажных процессов» и обеспечить методологическое руководство при выполнении студентами курсовых и дипломных проектов в части подбора и расчета такелажного оборудования и оснастки. Использовав материал, изложенный в учебном пособии, студенты в курсовых и дипломных проектах смогут принимать рациональные и эффективные решения по выбору методов монтажа крупноблочных элементов систем теплогазоснабжения и вентиляции.

В пособии дан широкий обзор справочных данных и приведены многочисленные примеры расчетов такелажной оснастки и приспособлений.

Пособие может быть полезным для практической деятельности специалистов, занимающихся монтажными работами или разработкой проектов организации строительства (ПОС) и производства работ (ППР).

79

Библиографический список

1.СНиП 3.01.01. 85*. Организация строительного производства. – М. - 1986. -

30 с.

2.СНиП ΙΙΙ-4-80*. Техника безопасности в строительстве. – М.- 1986. - 30 с.

3.Колесниченко В. Г. Расчёт металлических конструкций и приспособлений при производстве монтажных работ. – Киев: Будивельник, 1978 - 161 с.

4.Полосин И.И., Кострикина Н. Д., Катуков А. Н. Техника и технология заготовительных и монтажных работ систем теплогазоснабжения и вентиляции. – Воронеж: ВГАСУ, 1999. - 143 с.

5.Расчёт центрально сжатых стержней на устойчивость. – Воронеж: ВГАСУ,

1999. - 24 с.

6.Дольник А. М. Организация строительных и монтажно-заготовительных процессов. Методические указания. – Воронеж: ВГАСУ, 2001. - 35с.

7.Есин В.С. Такелажные работы в строительстве. – М.: Стройиздат, 1990.-142 с.

8.Матвеев В. В., Крупинин Н.Ф. Примеры расчёта такелажной оснастки. – М. Стройиздат, 1987. - 319 с.

9.Кичихин Н. Н. Такелажные работы. – М.:Высш. шк., 1975. - 240с.

10.Ипатов П. П., Финкель А. Ф. Монтажные подъёмно-транспортные механизмы и такелажные работы. – М.: Стройиздат, 1975. - 343 с.

11.Фоломкин Б. И. Такелажные работы при монтаже химического оборудования и трубопроводов. – М.: Стройиздат, 1978. - 128 с.

12.Домарацкий С. И. Пособие по монтажу систем промышленной вентиляции. – М.: Стройиздат, 1972. - 96 с.

13.Справочник монтажника. Монтаж вентиляционных систем. – М.: Стройиздат,

1978. - 591 с.

14.Говоров В. П., Зарецкий Е. Н., Рабкин Г. М. Производство вентиляционных работ. – М.: Стройиздат, 1982. - 312 с.

15.Справочник Монтажника. Монтаж технологического оборудования. Том 1. – М.: Стройиздат, 1976. - 384 с.

16.Харламов С. А. Изготовление деталей систем вентиляции и кондиционирования воздуха. – М.: Стройиздат, 1988. - 271 с.

17.Баришполов В. Ф. Строительство наружных трубопроводов. – М.: Высш. шк., 1980. - 197 с.

18.ГОСТы 2680-80; 3064-80; 3066-80; 3069-80; 3070-80; 3077-80; 7665-80; 7667-80; 7668-80; 7669-80.- М.: Госстандарт, 1980.
