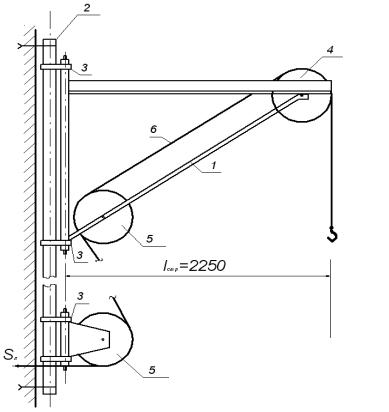

Рис. 11.1. Схема крана-укосины:

1 - стрела - ферма из профильной стали; 2 - трубчатая колона; 3 - шарниры; 4 - грузовой блок; 5 - отводной блок; 6 - тяговый канат

Колона крана-укосины закапывается в землю, а её верхний конец растягивается вантами, либо вся колона крепится к строительным конструкциям здания. Могут быть и другие варианты крепления крана-укосины.

К лёгким стреловым кранам относят полноповоротные краны типа «Пионер». На рис. 11.2 представлен кран Т–108 «Пионер-2», имеющий вылет стрелы 2,9 м. Грузоподъёмность этого крана зависит от запасовки грузового каната. При запасовке его в две нитки грузоподъёмность крана будет 5 кН, а максимальная высота подъёма груза составит 20 м (при установке крана на сооружении). При запасовки в одну нитку высота подъёма увеличивается до 40 м, а грузоподъёмность уменьшается до 2,5 кН. Масса противовесов в первом случае – 800 кг, а во втором – 360 кг.

В настоящие время промышленностью выпускаются краны типа «Пионер» несколькими предприятиями. ОАО «Карачаровский механический завод» выпускает краны этого типа СПКШ-1 и СПКШ-2, технические характеристики которых даны в прил. 9.

71

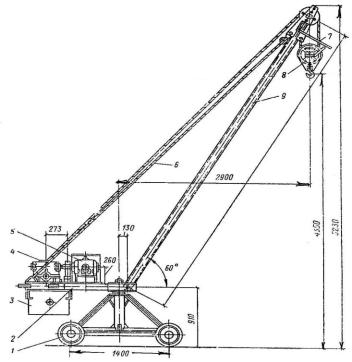

Рис. 11.2. Схема полноповоротного стрелового крана «Пионер-2» Т-108: 1 - ходовая тележка; 2 - поворотная рама; 3 - противовес; 4 - грузовая лебёдка;

5 - электродвигатель; 6 - оттяжной канат; 7 - концевой выключатель, ограничивающий подъём груза; 8 - подвижный блок грузового полиспаста; 9 – стрела

ЗАО «Кран-Сервис» (Уфа) производит ряд лёгких стреловых кранов, позволяющих максимально механизировать монтаж систем отопления, вентиляции и кондиционирования воздуха, а также монтаж малых котлов для квартирного отопления. Техническая характеристика этих кранов приведена в табл.11.2.

Наряду с легкими стреловыми кранами, Уфимское ЗАО «Кран-Сервис» выпускает оконные краны КО-0,25, балконные краны КБ-0,25 и краны, устанавливаемые на крышах зданий или на строительных лесах. Установка оконных и балконных кранов производится с помощью винтов и пяты. Эти краны очень удобны для подъёма на этаж трубных узлов сантехнических заготовок, радиаторных и конвекторных блоков, калориферов, сантехнических приборов и т. п. Грузоподъёмность их составляет 250 кг, высота подъёма 11 м , угол поворота от номинального положения 90º, масса крана с лебёдкой 200 кг (КК-025 – 380 кг).

Выпускаемые этой фирмой лёгкие козловые краны грузоподъёмностью 0,5; 1,0; 2,0; 3,0; 5,0 тон удобны для монтажа кондиционеров, вентиляционного оборудования и пылегазоулавливающих установок, а также в заготовительном производстве. Длина пролёта этих кранов 3,5 м, высота подъёма 3 м. Наибольшее распространение при производстве монтажных работ получили автомобильные краны. Несмотря на их мобильность, универсальность и удобства организации монтажа их применение нужно обосновывать экономическими соображениями с учётом довольно значительной стоимости машино-часа эксплуатации.

72

При подборе крана следует учитывать его грузоподъёмность, вылет стрелы, высоту подъёма крюка и другие технические данные.

Грузоподъёмность крана зависит от вылета стрелы. Каталожная грузоподъемность крана указывается при минимальном вылете стрелы, при увеличении вылета стрелы, что достигается либо за счет изменения угла наклона стрелы, либо за счёт изменения длины стрелы, грузоподъёмность уменьшается и при максимальном вылете будет минимальной.

Высота подъёма крюка также зависит от вылета стрелы автокрана и от длины стрелы.

Таблица11.2 Техническая характеристика кранов КБК-025 и КСП-1

Кран консольно-балочный КБК-025

Грузоподъёмность, длина стрелы, высота подъёма крюка и вылет стрелы связаны специальными графиками, где по оси абсцисс отложена величина вылета стрелы, по оси ординат слева длина стрелы, а справа высота подъёма крюка; грузоподъёмность определяется по кривым графика в зависимости от вышеприведенных параметров.

73

Вкачестве примера приведён график определения грузоподъёмности и вы-

соты подъёма крюка Н м, в зависимости от длины стрелы и вылета стрелы ℓстр для автокрана КС-55716, выпускаемого Камышинским ОАО «Газпром-Кран»,

максимальной грузоподъёмностью 25 тон при вылете стрелы ℓстр=3 м. Автокрановые установки монтируются на шасси автомобиля КамАЗ,

КрАЗ, Урал, МАЗ. Многие автокраны имеют телескопические стрелы с 2-4-мя телескопическими секциями позволяющими легко изменять длину стрелы.

ВРоссии около 20 предприятий выпускают автокраны различной грузоподъёмности. ОАО «Автокран» (г. Иваново) выпускает автомобильные краны грузоподъёмностью от 16 до 50 тон, снабженные выносными опорами, устанавливаемыми при помощи гидравлического привода. Краны «Ивановец» имеют телескопические двух-трёх секционные стрелы, которые выдвигаются с помощью длиноходовых гидроцилиндров.

ОАО «Газпром-Кран» (г. Камышин) выпускает краны грузоподъёмностью 25,32,50 тон. Техническую характеристику автокрана грузоподъёмностью 25 тон см. табл.11.3. График для определения грузоподъемности и высоты подъема в зависимости от вылета стрелы представлен на рис. 11.3.

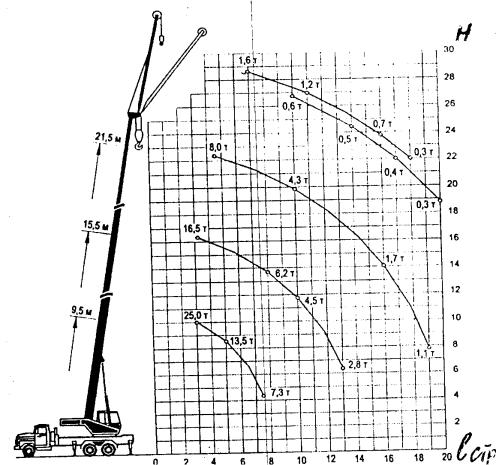

Рис. 11.3. График для определения грузоподъёмности и высоты подъёма крюка в зависимости от вылета стрелы.

74

Таблица 11.3

Техническая характеристика автокрана грузоподъемностью 25 т. ОАО «Газпром –Кран»

ОАО «Клинцовский Автокрановый завод» выпускает краны грузоподъёмностью 15-20 тон. Эти краны успешно используются при сооружении тепловых и газовых сетей, а также при монтаже систем вентиляции и кондиционирования воздуха. Краны «Клинцы» оснащены двух-трёх секционными телескопическими стрелами длиной 8-18 м. Для увеличения высоты подъёма могут комплектоваться решетчатым гуськом длиной 7,5 м. Базовыми автомобилями для кранов «Клинцы» являются Урал, МАЗ, КамАЗ.

Автомобильные краны «Ульяновец» грузоподъёмностью 20-25 тонн выпускает ОАО «Ульяновский механический завод №2». Краны монтируют на шасси КамАЗ, КрАЗ, Урал. Краны оснащены трёхсекционной стрелой длиной 21,7 м и 6-ти или 8-ми метровым гуськом, увеличивающий высоту подъёма крюка до 27 м. Технические характеристики автокранов «Клинцы» приведены в прил.10.

Подробные характеристики этих и других автокранов приведены в каталогах заводов изготовителей.

Почти все современные краны оснащены микропроцессорным ограничителем грузоподъёмности в зависимости от длины вылета стрелы крана. Прибор с цифровой индексацией информации показывает фактическую величину груза на крюке, а также по заданным координатам автоматически ограничивает зону действия крана при работе в стесненных условиях или в зоне расположения линии
