лятся на две группы: тактовая синхронизация, позволяющая однозначно выделять элементарные единицы сообщения (например, биты), и групповая синхронизация, обеспечивающая уверенный прием групп элементарных элементов (байт, слов и т.п.).

Существуют два способа построения системы синхронизации. В первом случае для передачи сигналов синхронизации используется отдельный канал передачи. К недостаткам такой схемы можно отнести повышенную стоимость и перекрестные помехи между каналами, а к достоинствам – простоту реализации. Во втором случае сигналы синхронизации передаются в одном канале с передаваемой информацией, следовательно, приемный конец канала связи необходимо оборудовать специальными средствами выделения сигналов синхронизации из полезного сигнала. К достоинствам метода можно отнести снижение стоимости канала передачи, к недостаткам – повышение сложности приемо-передающей аппаратуры канала связи. Тем не менее, в настоящее время наиболее часто используется именно второй метод.

Высшим уровнем синхронизации в системах сбора и передачи информации считается групповая синхронизация. Это утверждение подкрепляется тем фактом, что, имея синхронизированную только по тактам последовательность битов, приемник не в состоянии выделить из нее более крупные информационные элементы. Следовательно, говорить об обработке информации не представляется возможным из-за ее фактического отсутствия.

Групповая синхронизация всегда осуществляется при уже установленной тактовой синхронизации. Обычно в информационной посылке содержатся два типа групп элементарных символов: слова, несущие элементарный объем смысловой информации (например, символ или число) и кадры, объединяющие несколько слов в одно информационное целое. Кадры необходимы для передачи некоторого объема связанной информации, например, части пересылаемого текста или файла.

14

Групповую синхронизацию можно проводить двумя способами: 1) вначале выделяются синхросигналы с частотой следования слов, а затем происходит кадровая синхронизация; 2) вначале обнаруживается кадровый синхросигнал, а затем происходит выделение сигналов пословной синхронизации.

Наиболее простой для решения задачей является выделение сигналов пословной синхронизации при наличии кадровой синхронизации. В этом случае используются простые умножители частоты. Единственным ограничением данного метода является требование одинаковости размера слов в кадре.

Тактовая синхронизация состоит в выделении из группового телеметрического сигнала импульсного напряжения, когерентного частоте следования элементарных символов сообщения. Таким образом, тактовая синхронизация тесно связана со способами кодирования передаваемой информации.

В настоящее время в цифровых системах передачи информации используются различные структуры двоичных кодов. Все эти коды можно условно разделить на три группы [5]:

1)без возвращения к нулю (БВН);

2)с возвращением к нулю (ВН);

3)коды, использующие метод расщепленной фазы

(РФ).

Основное различие структур рассматриваемых кодов заключается в использовании тактового интервала, предназначенного для передачи двоичного символа. Первая группа использует весь тактовый интервал для передачи символа. Вторая группа под символ использует только первую половину тактового интервала, а во второй половине всегда передается состояние «0».

Отличие метода расщепленной фазы от первых двух состоит в том, что каждая половина тактового интервала предназначена для передачи своего состояния сигнала. Так, высокий уровень в первой половине тактового интервала говорит о передаче состояния «1», а высокий уровень во второй половине означает состояние «0». Те состояния, когда в обеих обе поло-

15

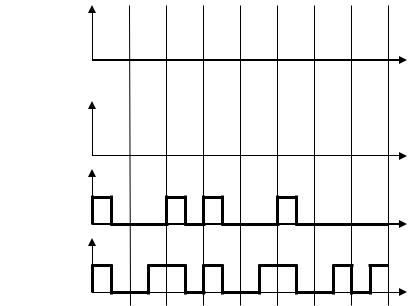

винах тактового импульса передаются одинаковые уровни, считаются недопустимыми. На рис. 4 приведены различные структуры двоичных кодов при передаче одного и того же сообщения.

Код ВН

Код РФ

Рис. 4. Структуры двоичных кодов

Для различных задач используются различные группы кодов. Так, для передачи цифровой информации в компьютерах используют, в основном, коды без возврата к нулю. Остальные группы кодов, как правило, применяются при передаче сигналов на большие расстояния, когда на первое место выступает необходимость передачи вместе с информацией сигналов тактовой синхронизации.

Сигналы тактовой синхронизации выделяются при помощи системы фазовой автоподстройки (ФАП). Эта система отслеживает тактовую частоту входного сигнала, поэтому очень важным моментом является наличие в спектре входного сигнала ярко выраженной спектральной составляющей. При

16

наличии такой составляющей, задача надежного захвата и слежения за тактовой частотой решается относительно просто.

Необходимо отметить, что рассмотренные коды обеспечивают различные величины вероятности ошибочного приема отдельного бита информации, которая определяется как

[6]:

полезного сигнала к спектральной плотности мощности помехи на входе приемника; ks – коэффициент взаимной корреляции сигналов S0(t) и S1(t), являющихся функциями формы сигналов нуля и единицы соответственно.

Коэффициент взаимной корреляции вычисляется следующим образом:

где T0 – период тактового импульса.

Как было указано выше, вид спектра сигнала на входе приемника имеет большое значение для подсистемы синхронизации. Теоретическое спектральное представление для кода БВН можно описать следующим образом [5]:

(бита); аn принимает значения 0 и 1 с вероятностью 0,5.

Для кода ВН спектральное представление будет иметь аналогичный вид [5]:

17

Код РФ можно представить как произведение кода БВН и сигнала тактовой частоты. В этом случае спектр кода РФ может быть вычислен как свертка спектров функции БВН и функции сигнала тактовой частоты [5]:

R(x) F (x )G( )d ,

где G(x) – спектр функции сигнала тактовой частоты. Примечание: При выполнении лабораторной работы

следует использовать блоки библиотек пакета Simulink «Simulink», и «DSP blockset». Преобразование в последовательный код следует осуществлять с помощью сдвигового регистра,

выполненного на триггерах «Simulink Extras Flip Flops».

Необходимо согласовать временной параметр блока «Random Source» (Sample time) и величину времени моделирования для получения требуемой ширины полосы частот спектрограммы (не менее чем в 4–6 раз больше частоты поступления информационных сигналов).
