Материал: Методические указания к практическим занятиям по дисциплине «Детали машин и основы конструирования» для студентов направлений. Жилин Р.А., Рукин Ю.Б
Сварные соединения
Рассчитать сварное соединение двух уголков с косынкой при условии, что на оба уголка Действует растягивающая сила 2Р. Выполнить эскиз соединения
Рис. 6
Вариант |
||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Р, кН |
60 |
80 |
90 |
100 |
120 |
140 |
160 |
40 |
30 |
20 |

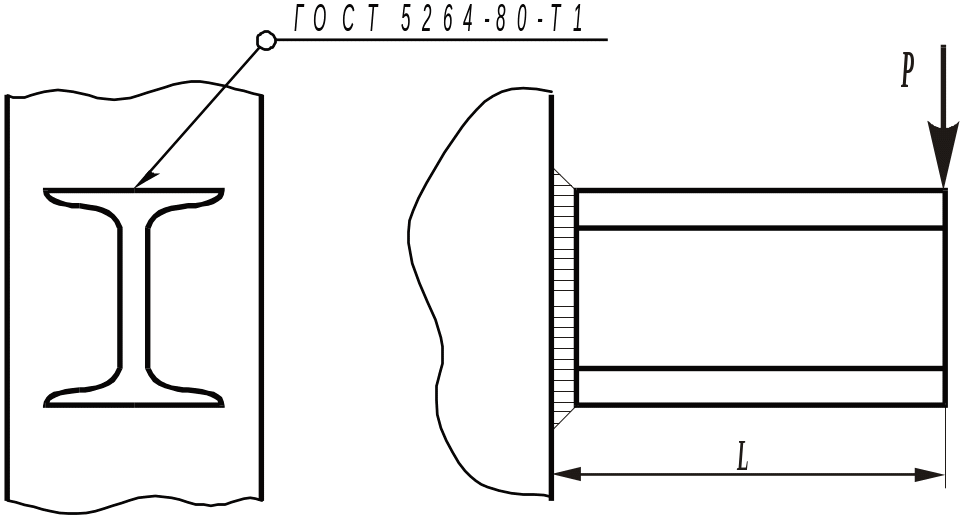

Рассчитать сварное соединение двутавровой балки с колонной. На соединение действует сила Р. Выполнить эскиз соединения
Рис. 7
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Р, кН |
6 |
8 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
10 |
L, м |
1,5 |
1,8 |
1,2 |
1,6 |
1,8 |
1,3 |
1,5 |
1,0 |
1,4 |
1,5 |
Вариант |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
Р, кН |
7 |
9 |
11 |
13 |
15 |
17 |
19 |
21 |
23 |
25 |
L, м |
2,0 |
1,9 |
1,6 |
1,5 |
0,9 |
1,8 |
1,2 |
1,3 |
1,4 |
1,2 |
Рассчитать сварное соединение, крепящее опорный швеллер к стольной плите. Значение даны в таблице. Выполнить эскиз соединения
Рис. 8
Вариант |
||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Р, кН |
25 |
30 |
35 |
40 |
45 |
50 |
55 |
60 |
65 |
70 |
L, мм |
1000 |
800 |
600 |
700 |
800 |
400 |
500 |
600 |
800 |
900 |
α, град |
30 |
45 |
60 |
30 |
45 |
60 |
60 |
45 |
30 |
30 |

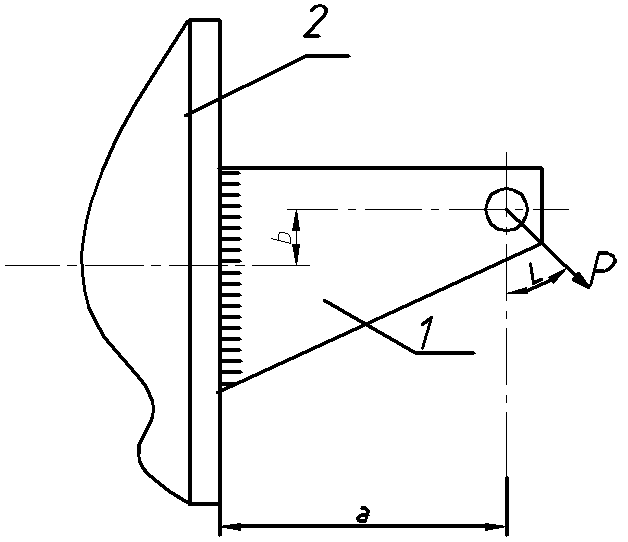

Рассчитать сварное соединение листа 1 с уголком 2. Соединение нагружено силой Р.
Рис. 9
Вариант |
||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Р,кН |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
а, мм |
30 |
25 |
20 |
15 |
25 |
20 |
28 |
15 |
16 |
32 |
b, мм |
20 |
15 |
10 |
20 |
15 |
17 |
15 |
20 |
10 |
16 |
α, град |
45 |
60 |
30 |
20 |
45 |
20 |
30 |
45 |
60 |
30 |

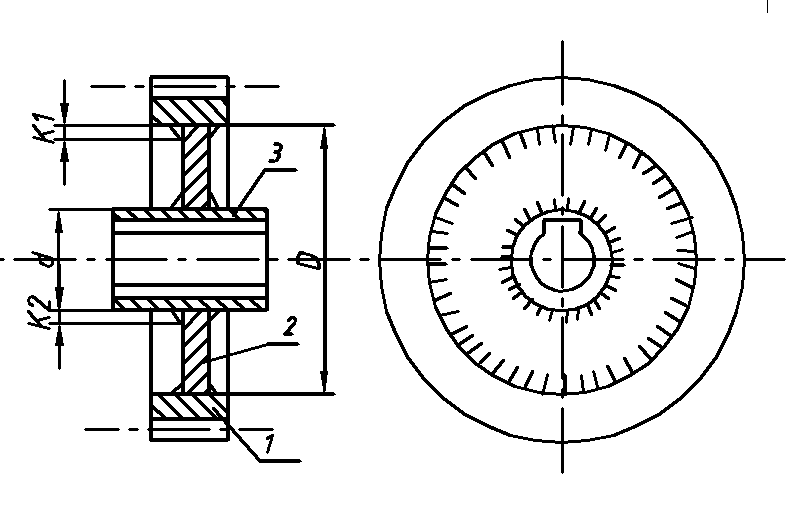

Рассчитать сварные швы, соединяющие зубчатый венец 1 колеса с его диском 2 и диск со ступицей3.Передаваемая зубчатым колесом мощностьN, угловая скорость егоW и диаметрD и dданы в таблице. Материал обода и ступицы сталь 40, диска сталь 15.
Рис. 10
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
N, кВт |
16 |
18 |
20 |
22 |
24 |
26 |
28 |
30 |
32 |
34 |
, раб/с |
10 |
11 |
12 |
13 |
14 |
15 |
14 |
13 |
12 |
11 |
D, мм |
200 |
220 |
280 |
240 |
260 |
280 |
300 |
320 |
340 |
360 |
d, мм |
60 |
65 |
70 |
75 |
105 |
80 |
85 |
90 |
95 |
100 |
Вариант |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
N, кВт |
15 |
17 |
19 |
21 |
23 |
25 |
27 |
29 |
31 |
33 |
, раб/с |
13 |
11 |
14 |
15 |
12 |
13 |
16 |
10 |
11 |
12 |
D, мм |
200 |
220 |
280 |
240 |
260 |
280 |
300 |
320 |
340 |
360 |
d, мм |
50 |
70 |
60 |
65 |
80 |
70 |
70 |
100 |
80 |
90 |
Резьбовые соединения

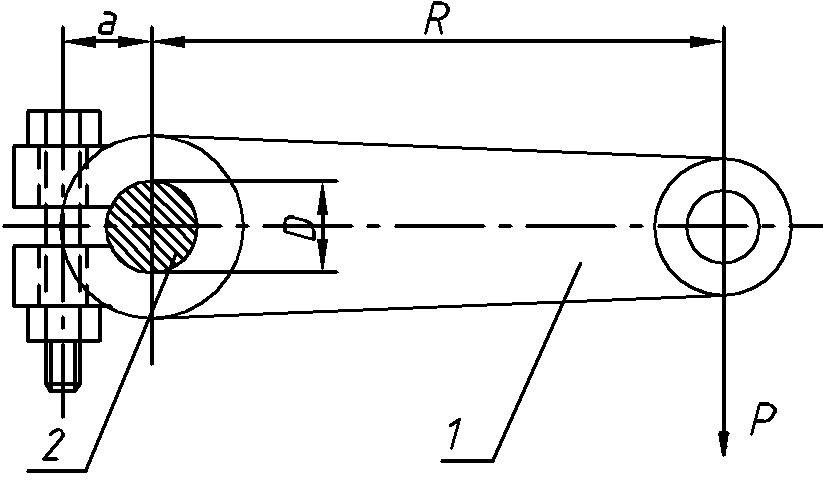

Рассчитать болт клемогого соединения, посредством которого рычаг1 неподвижно закрепляется на валу 2. Диаметр вал D , сила Р действующая на рычаг, радиус рычага R и расстояние от оси болта до вала приведены в таблице. Материал вала сталь, материал рычага чугун.
Рис. 12
Вариант |
||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
D, мм |
25 |
30 |
35 |
40 |
45 |
50 |
55 |
60 |
65 |
70 |
Р, Н |
280 |
330 |
380 |
430 |
480 |
530 |
580 |
630 |
680 |
730 |
R , мм |
350 |
360 |
380 |
400 |
420 |
440 |
460 |
480 |
450 |
500 |
а , мм |
24 |
26 |
28 |
30 |
32 |
34 |
42 |
36 |
38 |
40 |
