Материал: Методические указания к практическим занятиям по дисциплине «Детали машин и основы конструирования» для студентов направлений. Жилин Р.А., Рукин Ю.Б
Рассчитать сварное соединение ,крепящее неподвижный блок монтажного устройства к плите.
Рис. 11
Вариант |
||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Р, кн. |
100 |
125 |
150 |
175 |
200 |
325 |
225 |
250 |
275 |
300 |
α, град |
20 |
30 |
45 |
60 |
45 |
30 |
20 |
30 |
45 |
56 |
h,мм |
430 |
380 |
320 |
280 |
250 |
300 |
350 |
500 |
400 |
450 |

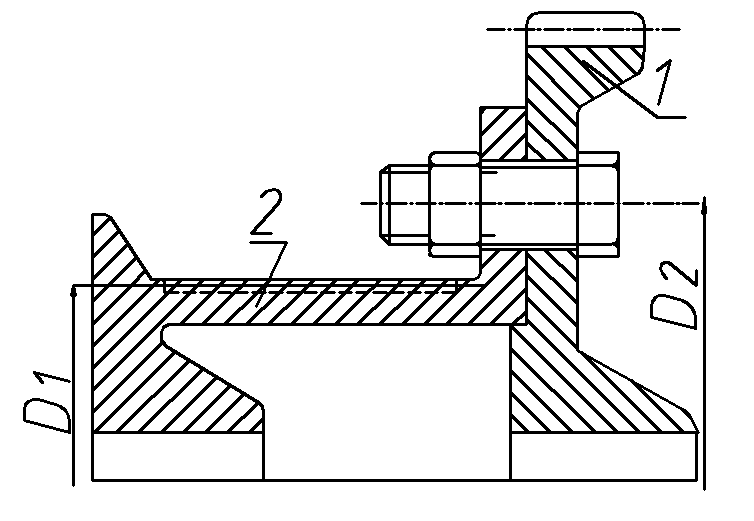

Рассчитать болты крепления зубчатого колеса 1 к барабану ледедки2. Вес поднимаемого груза Р, диаметр барабанаD1, и диаметр окружности болтовD2задданы. Расчет вести для двух случаев постановки болтов а) без зазора; б)с зазорам
Материал барабана чугун, материал колеса сталь.
Рис. 13
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Р ,кН |
10 |
14 |
18 |
20 |
22 |
28 |
32 |
35 |
38 |
40 |
D1, мм |
250 |
280 |
300 |
320 |
350 |
380 |
400 |
420 |
400 |
450 |
D2 ,мм |
400 |
430 |
450 |
480 |
500 |
530 |
550 |
580 |
550 |
600 |
Рассчитать болты ,которыми полоса А прикреплена к швеллерной балке. Полоса нагружена силой Р. Определить диаметр болтов для двух случаев, когда они стоят:
а)без зазора б)с зазором.
Коэффициент трения f между полосой и балкой 0.2
Рис. 14
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Р, кН |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
26 |
28 |
α, град |
20 |
30 |
40 |
50 |
60 |
40 |
45 |
30 |
20 |
30 |
Рассчитать болты фланцевого соединения водопроводных труб. Давление внутри труб по манометру Р, диаметр труб D,диаметр окружности центров болтовD1 заданы.
Рис. 15
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Р, МПа |
0.6 |
0.7 |
0.8 |
0.9 |
1 |
1.1 |
1.2 |
1.3 |
1.4 |
1.5 |
D , мм |
160 |
170 |
180 |
190 |
200 |
210 |
220 |
230 |
240 |
250 |
D1 , мм |
2 |
270 |
280 |
290 |
300 |
310 |
320 |
330 |
340 |
350 |
60

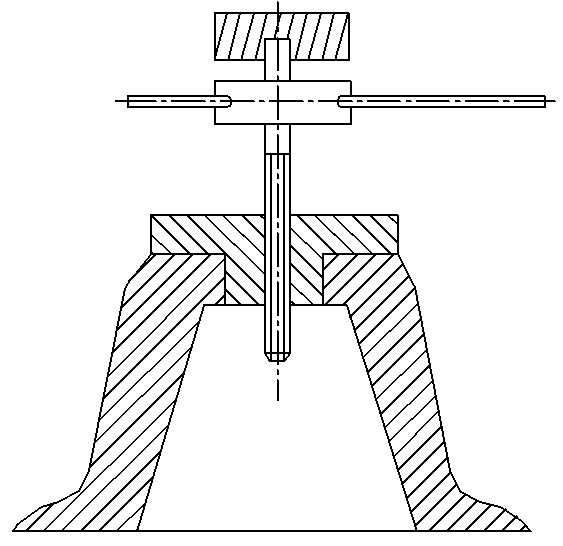

Рассчитать винт и гайку домкрата. Вес груза Р задан. Материал винта сталь 40,станины чугунСЧ15-32. Винт самотормозящейся с прямоугольной резьбой. Коэффициент трения на поверхности резьбы и на торце винта примять равным 0.12. Недостающими данными задастся.
Рис. 16
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Р ,кН |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
50 |
60 |
65 |

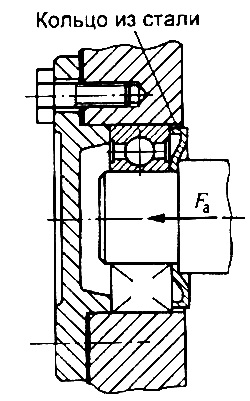

Определить диаметр болтов крепления накладной крышки подшипника. На подшипниковый узел действует осевая сила Fa= 884 Н, а также для обеспечения герметичности болты предварительно затянуты силой Fo. Болты изготовлены из Ст3 с пределом текучести т = 200 МПа, число болтов z = 6.
Рис. 17
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
Fa,кН |
720 |
884 |
250 |
310 |
630 |
180 |
420 |
540 |
658 |
487 |
532 |
370 |
z |
6 |
8 |
4 |
4 |
6 |
4 |
4 |
4 |
6 |
4 |
6 |
4 |
Вариант |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
Fa,кН |
620 |
484 |
850 |
710 |
330 |
980 |
520 |
240 |
758 |
387 |
732 |
270 |
z |
6 |
4 |
8 |
6 |
4 |
8 |
6 |
4 |
6 |
4 |
6 |
4 |
Определить силу
затяжки и напряжение, которое возникает
при затягивании гайки ключом (L
15d)
в болте; к ключу приложено усилие R.
Принять коэффициент трения в резьбе и
на торце гайки f = 0,1.
Рис. 18
Вариант |
Усилие R, Н |
Резьба болта |
1 |
120 |
М16 |
2 |
160 |
М10 |
3 |
100 |
М8 |
4 |
130 |
М12 |
5 |
150 |
M6 |
6 |
100 |
М10 |
7 |
120 |
М8 |
8 |
140 |
М20 |
9 |
160 |
М24 |
10 |
110 |
М12 |
11 |
170 |
М20 |
12 |
120 |
М10 |
13 |
140 |
М12 |
14 |
110 |
М8 |
15 |
150 |
М24 |
16 |
130 |
М20 |
17 |
170 |
М5 |
18 |
110 |
М14 |
19 |
100 |
М16 |
20 |
120 |
М12 |
21 |
150 |
М8 |
22 |
190 |
М10 |
23 |
140 |
М12 |
24 |
110 |
М14 |
25 |
170 |
М16 |
26 |
150 |
М18 |
27 |
130 |
М20 |
28 |
160 |
М14 |
29 |
140 |
М10 |
30 |
100 |
М8 |
