Материал: Методические указания к выполнению практических работ по дисциплине «Проектирование машиностроительного производства» для студентов магистров. Сай В.А., Кириллов О.Н
* При напряжении 6, 12, 24В указывать рядом величину напряжения.
** Рядом с розеткой указывать величину напряжения.
Таблица П.2.4
Устройства автоматического управления, связи, сигнализации, часофикации и радиофикации
Пульт или шкаф управления устройств сигнализации, связи и автом. управления |
|
Автоматическая пожарная сигнализация |
|
Камера телевизионная передающая |
|
Станция пожарной сигнализации |
|
Приемное телевизионное устройство |
|
Шкаф телефонный распределительный |
|
Часы электрические |
|
Телефон общезаводской |
|
Станция электрочасовая |
|
Телефон общезаводской с выходом в город |
|
Охранная сигнализация |
|
Телефон городской прямой |
|
Станция охранной сигнализации |
|
Телефон внутренней связи (цеха, отдела и т.д.) |
|
Ручная пожарная сигнализация |
|
Телефон связи директора завода |
|
Телефон связи диспетчера (для диспетчеров производств внутри окруж. указывается номер производства) |
|
Абонент внутренней громкоговорящей или ларингофонной связи |
|
Коммутатор, телефонная станция (внутри круга указывается вид связи) |
|
Станция, коммутатор внутренней громкоговорящей связи |
|
Продолжение табл.П.2.4
Громкоговоритель абонентский |
|
Усилительный или радиотрансляционный узел |
|
Громкоговоритель широковещательный |
|
Телеграфный аппарат |
|
Таблица П.2.5
Подводы промышленных жидкостей и газов
Подвод холодной питьевой воды |
ВХП |
Подвод масла |
М |
Подвод холодной технической воды |
ВХТ |
Подвод керосина |
Кр. |
Подвод горячей воды |
ВГ |
Подвод бензина |
Б |
Канализация |
К |
Подвод растворителя |
Р |
Вода дистиллированная |
ВД |
Слив ЛВЖ и ГЖ |
ЛВЖ, ГЖ |
Подвод эмульсии |
Э |
Подвод сжатого воздуха низкого (до6ат.) давления |
Вн |
Подвод сжатого воздуха высокого давления |
Вв |
Подвод аргона |
Ar |
Подвод пара |
П |
Подвод водорода |
Н2 |
Подвод ацетилена |
Ац |
Подвод углекислого газа |
СО2 |
Подвод кислорода |
О2 |
Подвод пропан - бутана |
П-Б |
Подвод азота |
Н2 |
Шкаф с газовыми баллонами |
|
Подвод гелия |
Не |
Рампа для газовых баллонов |
|
Таблица П.2.6
Технологическое оборудование
Технологическое оборудование (станок и др.) |
|
Технологическое оборудование на фундаменте |
|
Резервное место под оборудование |
|
Складочное место заготовок и деталей |
|
Место рабочего* |
|
Место рабочего при многостаночном обслуживании |
|
*Место рабочего обозначать при необходимости
*,*Фундамент (штриховая линия) показывать только для колонн, вблизи которых располагают оборудование с индивидуальными фундаментами.
Таблица П.2.7
Подъемно-транспортное оборудование
Пути подкрановые с концевым упором |
|
Электрический козловой кран |
|
Монорельс с эл. тельфером |
|
Ленточный транспортер |
|
Кран мостовой |
|
Рольганг |
|
Кран-балка |
|
Шахтный подъемник |
|
Стрела поворотная |
|
Площадка ремонтная |
|
Приложение3

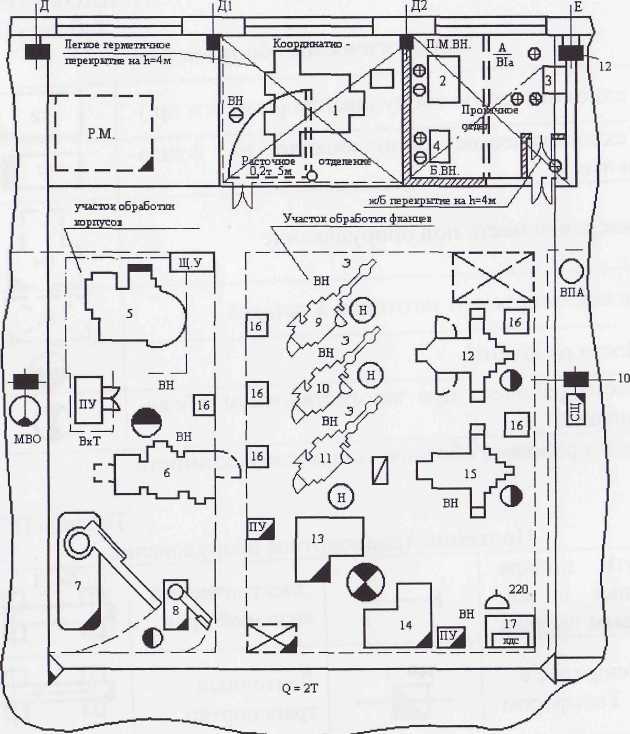

Пример технологической планировки участка цеха
Рис.П.3.1. Планировка участка
БИБЛИОГРАФИЧЕСКИИ СПИСОК
Тихомиров В.А. Основы проектирования самолето- строительных заводов и цехов/ В.А. Тихомиров. М.: Машиностроение, 1975.
Kиселев Е.С. Проектирование механосборочных и вспомогательных цехов машиностроительных предприятий /Е.С. Киселев. Ульяновск: УГТУ, 1999. 120 с.
Федотова Л.А. Проектирование механосборочных цехов /Л.А. Федотова. Воронеж: ВГУ, 1980. 295 с.
Насыров Ш.Г. Проектирование участков машиностроительного производства/Ш.Г. Насыров. Оренбург: Оренбургский государственный университет, 2003. 42 с.
5.Проектирование машиностроительных заводов и цехов/ под ред. Е.С. Ямпольского. М.: Машиностроение, 1974.- 1976. Т. 1-4.
6. Мамаев B.C. Основы проектирования машиностроительных заводов / В.С. Мамаев, В.Г Осипов. М.: Машиностроение, 1986.
7. Проектирование механосборочных цехов / Г.Н. Мельников и др. М.: Машиностроение, 1990. 352 с.
8.Справочник технолога-машиностроителя: в 2 т./ под ред. А.Г. Суслова. М.: Машиностроение, 2001.
9. Егоров М.Р. Основы проектирования машиностроительных заводов. М.: Высш. шк., 1969.
