Однако уменьшение уровня побочных спектральных составляющих достигается за счет увеличения времени установления частоты колебаний. Также возрастает вероятность появления на выходе системы колебаний с частотой, не соответствующей установленному значению, например при разрыве кольца ФАПЧ автогенератора. Верхняя граничная частота цифровых активных ССЧ, как и пассивных цифровых, определяется быстродействием используемых элементов.

Сокращение шага сетки частот ( < 200 Гц) в активных ССЧ, как правило, сопряжено с определенными трудностями.

Выбор того или иного метода синтеза частот зависит от требований, предъявляемых к конкретному устройству. Если основным требованием является высокая скорость перестройки, то предпочтение отдается системам пассивного синтеза; если же требуется обеспечить высокую спектральную чистоту выходных колебаний, то предпочтение должно быть отдано активному синтезу. Однако сегодня во всех случаях предпочтение, как правило, отдается цифровым системам.

В реальных ССЧ очень часто для удовлетворения противоречивых требований используют одновременно несколько методов синтеза.

5. Амплитудная модуляция

5.1. Общие соотношения при амплитудной модуляции

Передатчики с AM применяют для телефонной связи, радиовеща­ния, передачи телевизионных изображений. Амплитудная модуляция используется в измерительной технике, биомедицинской аппаратуре, при передаче телеметрической информации и в других областях тех­ники. Мощность излучения зависит от назначения устройства и колеб­лется от долей милливатта до десятков мегаватт. Устройства формиро­вания АМ-сигналов работают во всех диапазонах радиочастот.

При AM амплитуда несущего высокочастотного колебания изменя­ется пропорционально напряжению передаваемого сообщения s(t). Модулирующее напряжение u_Ω (t) = ks(t), пропорциональное сигналу, поступает на один или несколько модулируемых каскадов передатчика с выхода усилителя звуковой (или видео) частоты. Сигнал s(t) имеет сложную форму. Его спектр, соответствующий 99 % энергии сигнала, занимает область относительно низких частот (100...3500 Гц — речь, 20...20 000 Гц — музыка, 0...6 МГц — видеосигнал). Особенности временной формы и спектра передаваемого сообщения учитываются при формировании АМ-радиосигнала.

При испытаниях, настройке и теоретических исследованиях в качестве модулирующего удобно использовать гармоническое напря­жение . По этому же закону должна меняться ампли­туда высокочастотного тока в антенне

(5.1)

где — коэффициент (или глубина) модуляции; I_{А мол} — ток в нагрузке (антенне) в режиме молчания.

Уравнение для мгновенного значения тока имеет вид

(5.2)

По временной диаграмме тока (рис. 17, а) коэффициент модуля­ции можно определить по формуле

(5.3)

Рис. 17. Временная диаграмма (а) и спектральная диаграмма (б) АМ-колебания с Весу щей частотой ω = ω₀

Здесь — значения амплитуды колебаний в максимальном (при cosQt = 1) и минимальном (cosQt = -1) режимах.

Для неискаженной передачи сигнала амплитуда I_АΩ должна изме­няться пропорционально амплитуде модулирующего сигнала U_Ω, а глубина модуляции должна быть не выше единицы (m≤ 1). В против­ном случае происходит качественное искажение сигнала при его вос­становлении (амплитудном детектировании) в приемнике.

Заменив в (5.2) произведение косинусов полусуммой косинусов суммарного и разностного аргументов, получим

(5.4)

Видим, что спектр АМ-колебания g(ω) содержит следующие компоненты: несущее колебание I_{А мол} cosωt, верхнюю и нижнюю боковые составляющие с частотами ω + Ω, ω – Ω и равными амплитудами (рис. 17, б). Если спектр сообщения занимает полосу Ω_min...Ω_max, то полоса АМ-сигнала составляет П = 2Ω_max. Обычно Ω_max/ω « 1, поэтому АМ-сигнал представляет собой квазигармоническое колебание с медленно меняющейся амплитудой [17]. Мощность излучения, усредненная за период высокой частоты, Изменяется с частотой модулирующего сигнала:

, (5.5)

где - сопротивление антенны.

Воспользовавшись для I_A(ΩΩt) формулой (5.1), получим

, (5.6)

где — мощность излучения в режиме молчания.

В минимальном режиме Р_{А1 min} = Р_{А1 мол}(1 - т) ² , в максимальном — Р_{А1 max} = Р_{А1 мол}(1 + т) ²

При m=1 мощность Р_{А1 mах} превышает мощность молчания в 4 раза. Это обстоятельство является важным, так как по пиковой мощности Р_{А1 mах} выбирается номинальная мощ­ность АЭ модулируемого каскада.

Мощность излучения, усредненная за период модуляции, равна постоянной составляющей выражения (5.6):

Р_А1мод = Р_{А1 мол}(1 + т²/2) (5.7)

Согласно спектральной диаграмме (рис. 17, б) мощность излуче­ния в режиме модуляции возрастает за счет мощности боковых составляющих:

(5.8)

Средняя мощность в режиме модуляции Р_{А1 мод} важна при рас­чете энергетического (в том числе теплового) баланса за длительный промежуток времени. При этом в (5.7) под т следует понимать сред­ний для данного вида сигнала s(D.t) коэффициент модуляции. Обычно т_ср = 0,3...0,5, поэтому мощность Р_{А1 мод} возрастает по сравнению с режимом молчания на 5...12 %.

Амплитудную модуляцию можно осуществить в любом из усили­тельных каскадов передатчика. Если модулируемый каскад промежу­точный, то все следующие за ним каскады работают в режиме усиле­ния модулированных колебаний. Энергетические характеристики каскада (КПД, коэффициент передачи по мощности) и качественные показатели, определяющие нелинейные и частотные искажения пере­даваемого сообщения, зависят от того, на какой электрод АЭ пода­ется сигнал модуляции. Различают два основных вида простой моду­ляции: модуляцию смещением и коллекторную модуляцию. Для повышения качественных показателей применяют комбинированную модуляцию, осуществляемую одновременно в нескольких (двух и более) каскадах передатчика.

О нелинейных искажениях при амплитудной модуляции принято судить по статическим модуляционным характеристикам — зависимостям первой гармоники коллекторного тока и постоянных составляющих коллекторного и базового токов от модулирующего напряжения. Первая определяет искажения непосредственно в модулируемом каскаде; вторые влияют на искажения сигнала в модуляторе, работающем при их нелинейности на нелинейную нагрузку.

5.2. Модуляция смещением

В модулируемом каскаде (рис. 18) пропорционально модулируемому напряжению меняется напряжение смещения на входном катоде АЭ е_с = е_{с мол} + U_Ω cosΩt. Схему каскада составляют по следующим правилам, вводя дополнительно последовательно с источником постоянного напряжения E_{C M0J1} источник модулирующего напряжения U_Ω.

Модуляция смещением осуществляется в недонапряженном режиме. В этом случае модуляционные характеристики I_к], I_к0 (E_c) пропорциональны зависимостям коэффициентов разложения γ₁(- cosΘ), поскольку величина (- cosΘ) = (е_с- E')/U₆ при постоянном U_б пропорциональна смещению е_с (рис. 4.3). График γ₁ (-cosΘ) имеет линейный участок, на котором

(-cosΘ) = -0,5...0,5. Ему соответствует интервал углов отсечки Θ= 60... 120°.

Режим молчания выбирается в середине линейного участка, т.е. при (- cosΘ) = 0 или е_с = е'. При этом, как следует из рис. 4.3, коэффициент модуляции коллекторного тока т = (I_{к] mах} - I_{к] мол})/ I_{к] мол} = 0,6. При менее жестких требованиях к линейности можно расши­ть границы вариации смещения до значений |cosΘ| < 0,58. Тогда коэффициент модуляции увеличивается до т = 0,7.

Рис. 18. Схема усилителя мощности при модуляции смещением

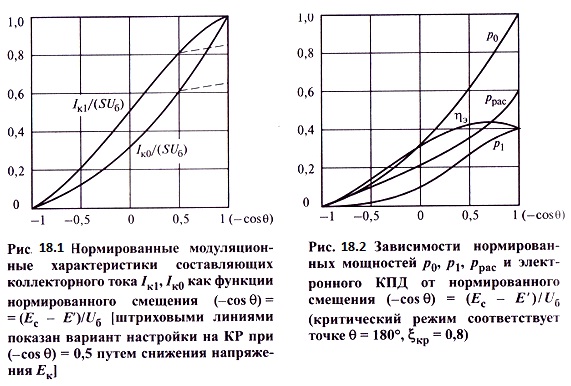

Зависимости нормированных мощностей р₀ = P₀/(su₆E_K), р₁= P₁ /(su₆E_K), и электронного КПД коллекторной цепи η_э = P₁/P₀от нормированного смещения (-cosΘ) показаны на рис. 18.2. Мощность, потребляемая от источника питания, Р₀ = I_к0E_k пропорциональна пос­тоянной составляющей тока I_к0= su_бγ₀(-cosΘ).

После нормировки при постоянных е_с и u₆ зависимость P₀ (E_c) принимает вид

. (5.9)

Колебательная мощность P₀= пропорциональна ампли­туде первой гармоники I_к1 в квадрате, т.е. на линейном участке моду­ляционной характеристики I_к1 (E_с) зависимость P₁ (е_с) близка к пара­болической. Уравнение для нормированной колебательной мощности запишем в виде
