Курсовая работа (т): Методы и средства для измерения вязкости жидкости

Методы и средства для измерения вязкости жидкости

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования

«СИБИРСКАЯ ГОСУДАРСТВЕННАЯ ГЕОДЕЗИЧЕСКАЯ АКАДЕМИЯ»

(ФГБОУ ВПО «СГГА»)

Кафедра метрологии и технологии оптического производства

Курсовая работа

по дисциплине: «Методы и средства ИИ и К»

на тему: «Методы и средства для измерения вязкости жидкости»

Выполнила:

студентка гр. ОМ-41

Кирсанова О.И.

Новосибирск 2013г.

Содержание

Введение

1. Вязкость

1.1 Динамическая вязкость

.2 Кинематическая вязкость

.3 Условная вязкость

2. Измерение вязкости нефтепродуктов

3. Основные методы вискозиметрии

3.1 Капиллярный метод

3.2 Вибрационный метод

3.3 Метод падающего шарика вискозиметрии

.4 Ротационный метод

3.5 Ультразвуковой метод

. Классификация вискозиметров

. Применение вискозиметров

Заключение

Список использованной литературы

Введение

Тема вискозиметрии и её методов мало распространена и фактически не упоминается в повседневной жизни, но, по истине, прибор вискозиметр занимает достойное место в списке гениальных изобретений человечества.

Вязкость - важная физико-химическая характеристика веществ. Значение вязкости приходится учитывать при перекачивании жидкостей и газов по трубам (нефтепроводы, газопроводы). Вязкость расплавленных шлаков весьма существенна в доменном и мартеновском процессах. Вязкость расплавленного стекла определяет процесс его выработки. По вязкости во многих случаях судят о готовности или качестве продуктов или полупродуктов производства, поскольку вязкость тесно связана со структурой вещества и отражает те физико-химические изменения материала, которые происходят во время технологических процессов. Вязкость масел имеет большое значение для расчёта смазки машин и механизмов и т.д.

Вязкость - свойство жидкостей оказывать сопротивление перемещению одного слоя относительно другого. Количественно вязкость характеризуется значением динамической вязкости или коэффициентом внутреннего трения. Характерной особенностью этого вида трения является то, что оно наблюдается не на границе твердого тела и жидкости, а во всем объеме жидкости.

1. Вязкость

Вязкость (внутреннее трение) - одно из явлений переноса, свойство текучих тел (жидкостей и газов) оказывать сопротивление перемещению одной их части относительно другой. В результате происходит рассеяние в виде тепла работы, затрачиваемой на это перемещение.

Рис. 1 Пример вязкости молока (воды). Жидкость с высокой вязкостью не будет иметь такой всплеск.

Вязкость - один из показателей качества горючесмазочных материалов, красок, синтетических смол и т. п. Например, в производстве полимеров и различных продуктов на их основе вязкость служит важнейшим технологическим параметром, так как по ее величине можно оценить молекулярную массу и концентрацию вещества, а также его структуру в расплаве или растворе.

Механизм внутреннего трения в жидкостях и газах заключается в том, что хаотически движущиеся молекулы переносят импульс из одного слоя в другой, что приводит к выравниванию скоростей - это описывается введением силы трения. Вязкость твёрдых тел обладает рядом специфических особенностей и рассматривается обычно отдельно.

Различают динамическую вязкость (единица измерения в Международной системе единиц (СИ) - Па·с, в системе СГС - Пуаз; 1 Па·с = 10 Пуаз) и кинематическую вязкость (единица измерения в СИ - м²/с, в СГС - Стокс, внесистемная единица - градус Энглера). Кинематическая вязкость может быть получена как отношение динамической вязкости к плотности вещества и своим происхождением обязана классическим методам измерения вязкости, таким как измерение времени вытекания заданного объёма через калиброванное отверстие под действием силы тяжести.

Вискозиметр - это прибор, предназначенный для определения вязкости. Самыми распространёнными вискозиметрами являются ротационные, капиллярные, ультразвуковые, вискозиметры с падающим шариком и вибрационные.

.1 Динамическая вязкость

Внутреннее трение жидкостей, как и газов, возникает при движении жидкости вследствие переноса импульса в направлении, перпендикулярном к направлению движения. Справедлив общий закон внутреннего трения - закон Ньютона:

Коэффициент вязкости  (коэффициент динамической вязкости, динамическая вязкость) может быть получен на основе соображений о движениях молекул. Очевидно, что  будет тем меньше, чем меньше время t «оседлости» молекул. Эти соображения приводят к выражению для коэффициента вязкости, называемому уравнением Френкеля - Андраде:

Иная формула, представляющая коэффициент вязкости, была предложена Бачинским. Как показано, коэффициент вязкости определяется межмолекулярными силами, зависящими от среднего расстояния между молекулами; последнее определяется молярным объёмом вещества . Многочисленные эксперименты показали, что между молярным объёмом и коэффициентом вязкости существует соотношение:

где с и b - константы. Это эмпирическое соотношение называется формулой Бачинского.

Динамическая вязкость жидкостей уменьшается с увеличением температуры, и растёт с увеличением давления.

.2 Кинематическая вязкость

В технике, в частности, при расчёте гидроприводов и в триботехнике, часто приходится иметь дело с величиной  и эта величина получила название кинематической вязкости. Здесь  - плотность жидкости;  - коэффициент динамической вязкости.

Кинематическая вязкость в старых источниках часто указана в сантистоксах (сСт). В СИ эта величина переводится следующим образом: 1 сСт = 1 мм²/1 c = 10−6 м²/c.

.3 Условная вязкость

Условная вязкость - величина, косвенно характеризующая гидравлическое сопротивление течению, измеряемая временем истечения заданного объёма раствора через вертикальную трубку (определённого диаметра). Измеряют в градусах Энглера (по имени немецкого химика К.О. Энглера), обозначают - °ВУ. Определяется отношением времени истечения 200см³ испытываемой жидкости при данной температуре из специального вискозиметра ко времени истечения 200см³ дистиллированной воды из того же прибора при 20°С. Условную вязкость до 16°ВУ переводят в кинематическую ( м²/с) по таблице ГОСТ, а условную вязкость, превышающую 16°ВУ, по формуле:  где  - кинематическая вязкость (в м²/с), а  - условная вязкость (в °ВУ) при температуре t.

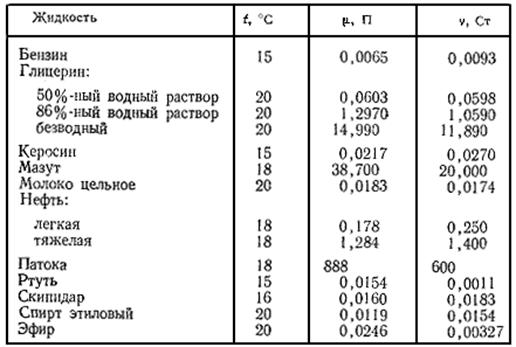

Значения динамического и кинематического коэффициентов вязкости некоторых жидкостей приведены далее в таблице.

Таблица 1

2. Измерение вязкости нефтепродуктов

Основные типы модификаторов вязкости.

Химическая структура и размер молекул - наиболее важные элементы молекулярной архитектуры модификаторов вязкости. Имеется множество типов модификаторов вязкости, выбор зависит от специфических обстоятельств.

Все выпускаемые сегодня модификаторы вязкости, состоят из алифатических углеродных цепочек. Главные структурные различия находятся в боковых группах, которые отличаются и химически, и по размеру. Эти изменения в химической структуре обеспечивают различные свойства модификаторов вязкости типа масел, такие как способность к загустеванию, зависимость вязкости от температуры, окислительная стабильность и характеристики экономии топлива.

Полиизобутилен (PIB или полибутен) - преобладающие модификаторы вязкости в конце 1950-ых, с тех пор PIB модификаторы были заменены модификаторами других типов, потому что они обычно не обеспечивают удовлетворительную работу при низких температурах и работу дизельных двигателей. Однако низкомолекулярные PIB все еще широко используется в автомобильных трансмиссионных маслах.

Полиметилакрилат (PMA) - PMA модификаторы вязкости содержат алкильные боковые цепочки, которые препятствуют образованию кристаллов воска в масле, таким образом, обеспечивая превосходные свойства при низкой температуре.

Олефиновые сополимеры (OCP) - OCP модификаторы вязкости широко используются для моторных масел благодаря их низкой стоимости и удовлетворительной моторной эффективности. Выпускаются различные OCP, отличные главным образом по молекулярному весу и отношению этилена к пропилену.

Сложные эфиры сополимера стирола и малеинового ангидрида (стироловые эфиры) - мультифункциональные модификаторы вязкости высокой эффективности. Комбинация различных алкильных групп придает маслам, содержащим такие добавки, превосходные свойства при низкой температуре. Стирольные модификаторы вязкости использовались в маслах для энергосберегающих двигателей и по-прежнему используются в трансмиссионных маслах для автоматических коробок передач.

Насыщенные стиролдиеновые сополимеры - модификаторы на основе гидрогенизированных сополимеров стирола с изопреном или бутадиеном способствуют экономии топлива, хорошим характеристикам вязкости при низких температурах и выскокотемпературным свойствам.

Насыщенные радиальные полистиролы (STAR) - модификаторы на основе гидрогенизированных радиальных полистирольных модификаторов вязкости показывают хорошее сопротивление сдвигу при относительно низкой стоимости обработки, по сравнению с другими типами модификаторов вязкости. Их свойства при низкой температуре подобны свойствам модификаторов OCP.

вязкость трение жидкость модификатор

3. Основные методы вискозиметрии

Метод капиллярной вискозиметрии опирается на закон Пуазейля о вязкой жидкости, описывающий закономерности движения жидкости в капилляре.

Приведем уравнение гидродинамики для стационарного течения жидкости, с вязкостью η через капилляр вискозиметра:

- количество жидкости, протекающей через капилляр капиллярного вискозиметра в единицу времени, м³/с, R - радиус капилляра вискозиметра, м L - длина капилляра капиллярного вискозиметра, м η - вязкость жидкости, Па·с, р - разность давлений на концах капилляра вискозиметра, Па.

Отметим, что формула Пуазейля справедлива только для ламинарного потока жидкости, то есть при отсутствии скольжения на границе жидкость - стенка капилляра вискозиметра. Приведенное уравнение используют для определения динамической вязкости. Ниже размещено схематическое изображение капиллярного вискозиметра.

Рис. 2

В капиллярном вискозиметре жидкость из одного сосуда под влиянием разности давлений р истекает через капилляр сечения 2R и длины L в другой сосуд. Из рисунка видно, что сосуды имеют во много раз большее поперечное сечение, чем капилляр вискозиметра, и соответственно этому скорость движения жидкости в обоих сосудах в N раз меньше, чем в капилляре вискозиметра. Таким образом, не все давление пойдет на преодоление вязкого сопротивления жидкости, очевидно, что часть его будет расходоваться на сообщение жидкости неопределенной кинетической энергии. Следовательно, в уравнение Пуазейля необходимо ввести некоторую поправку на кинетическую энергию, называемую поправкой Хагенбаха:

где h - коэффициент, стремящийся к единице, d -плотность исследуемой жидкости.

Вторую поправку условно назовём поправкой влияния начального участка капилляра вискозиметра на характер движения исследуемой жидкости. Она будет характеризовать возможное возникновение винтового движения и завихрения в месте сопряжения капилляра с резервуаром капиллярного вискозиметра (откуда вытекает жидкость). Суть поправки состоит в том, что вместо истинной длины капилляра вискозиметра L мы вводим кажущуюся длину L':

- определяется экспериментально на основе изменений при разных значениях L и примерно равен единице.

Следует учитывать, что при измерении вязкости органических жидкостей с большой кинематической вязкостью поправка Хагенбаха незначительна и составляет доли процента. Если же говорить о высокотемпературных вискозиметрах, то вследствие малой кинематической вязкости жидких металлов поправка может достигать 15%.

Метод капиллярной вискозиметрии вполне можно отнести к высокоточному методу вискозиметрии в силу того, что относительная погрешность измерений составляет доли процента, в зависимости от подбора материалов вискозиметра и точности отсчёта времени, а также иных параметров, участвующих в методе капиллярного истечения.

Капиллярные вискозиметры просты по конструкции, удобны в работе и надежны, так как не имеют вращающихся и трущихся частей. Они состоят из обогреваемого резервуара (вискозиметрической бомбы), на конце которого закрепляется капилляр, подвижного плунжера и системы задания, поддержания и измерения давления. Поскольку испытуемый материал находится сравнительно короткое время в деформированном состоянии (по мере его вытекания в капилляр поступают свежие порции полимера из загрузочного резервуара), то влияние термо - и механодеструкции на результаты испытания несущественно. Тепловой эффект при испытаниях невелик, так как выделяющееся тепло быстро отводится вместе с вытекающим материалом. Капилляры - основная измерительная деталь вискозиметра - доступны, могут быть выбраны желаемых размеров и формы, легко поддаются калибровке.

Используя метод капиллярной вискозиметрии, можно получать кривые течения (кривые зависимости скорости сдвига от напряжения сдвига или эффективной вязкости от скорости сдвига, представляемые обычно в логарифмических координатах), оценивать температурные коэффициенты вязкости и энергию активации вязкого течения, степенные константы уравнения Оствальда-де-Вилла, определять критические скорости и напряжения сдвига, соответствующие наступлению "нерегулярного течения" или «эластической турбулентности», величину усадки или эластического восстановления (степень разбухания экструдата).

3.2 Вибрационный метод

Вибрационный метод вискозиметрии базируется на определении изменений параметров вынужденных колебаний тела правильной геометрической формы, называемого зондом вибрационного вискозиметра, при погружении его в исследуемую среду. Вязкость исследуемой среды определяется по значениям этих параметров, при этом обычно используется градуировочная кривая вискозиметра (для случая примитивного вибрационного вискозиметра; в целом, не теряя общности, этот принцип переносится и на более сложные приборы).
