Методичка: Метрология, стандартизация и сертификация

·   обязательные государственные испытания или метрологическую аттестацию СИ, предназначенных для серийного или массового производства и ввоза их с других стран партиями, обеспечивающими единообразие СИ;

·   обязательную государственную или ведомственную поверку СИ;

·   стандартные образцы состава и свойств веществ и материалов, обеспечивающих воспроизведение единиц величин, характеризующих состав и свойства веществ и строительных материалов;

·   систему стандартных справочных данных о физических константах и свойствах веществ и материалов, обеспечивающую достоверными данными научные исследования, разработку технологических процессов и конструкций изделий.

Главная задача метрологического обеспечения заключается в оснащении контрольных испытаний необходимыми средствами измерений, обеспечение точности и достоверности измерений. Решать эту задачу необходимо на всех стадиях от проектирования до изготовления и контроля качества продукции. При этом метрологическое обеспечение реализуется решением следующих задач:

·   разработка рекомендаций по выбору средств измерений и установление их рациональной номенклатуры для предприятия;

·   контроль за состоянием и применением средств измерений;

·   организация учета, хранения, ремонта и поверки, аттестации средств измерений;

·   разработка и внедрение методик измерений;

·   установление рациональной номенклатуры измеряемых параметров, их норм точности и условий достоверности;

·   метрологическая экспертиза нормативной документации (НД);

·   разработка и внедрение НД по метрологическому обеспечению;

·   разработка планов мероприятий по метрологическому обеспечению.

Состояние метрологического обеспечения строительства и промышленности строительных материалов определяет необходимый уровень достоверности измерений, обусловленный соответствующими стандартами и проектной документацией.

Состояние метрологического обеспечения обусловливает возможность достижения уровня достоверности измерений и требований, определяемые проектной документацией и стандартами. Точное изготовление изделий и конструкций сохраняет или полностью исключает подгонку деталей, экономит расход металла, цемента и других строительных материалов.

. Метрологическое обеспечение при реконструкции и расширении предприятий

Метрологическое обеспечение при реконструкции и расширении предприятий, обследовании, ремонте и модернизации зданий и сооружений аналогично новому строительству. Но условия и характер проводимых работ при этом имеют некоторые особенности:

·   повышение доли измерительных работ, связанных с диагностикой состояния зданий, сооружений, конструкций;

·   дополнительные испытания, исследования и при необходимости усиление грунтов и оснований;

·   определение положения подземных инженерных сетей, скрытых проводок, внутренних дефектов металлических и железобетонных конструкций и изделий;

·   проведение работ в стесненных условиях, производство исполнительных съемок и части обследований без остановки основного производства промышленных предприятий;

·   работа в загазованной и запыленной атмосфере, при воздействии сильного шума, вибрации, высокой влажности и температуры, электромагнитных полей, тепловизоры, термощупы и т.п.

Поэтому в условиях обследования и ремонта зданий и сооружений расширяется номенклатура применяемых средств измерений, в том числе по контролю за техникой безопасности работ.

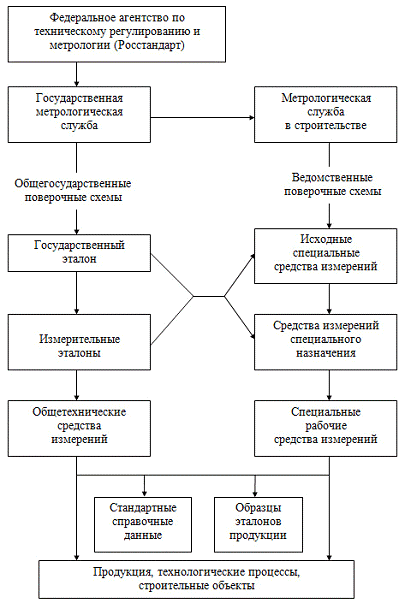

Рис.3.1 Вариант функциональной структуры метрологического обеспечения строительства и промышленности строительных материалов

3. Структура и функции метрологической службы предприятия (организации, учреждения)

Метрологическая служба - это совокупность субъектов деятельности и видов работ, направленных на обеспечение единства измерений.

Основные функции измерений в строительной индустрии:

·   учет продукции, исчисляемой по массе, длине, объему, расходу, мощности, энергии и т.д.;

·   измерения физических величин, технических параметров, характеристик процессов, состава и свойств веществ, проводимые при научных исследованиях, испытании и контроле строительных конструкций, при обследовании зданий и сооружений;

·   измерения, проводимые для контроля и регулирования технологических процессов, особенно автоматизированных производств.

Метрологическая служба предприятий строительного профиля является одной из структурных частей системы управления качеством строительства, строительных материалов и конструкций; осуществляет свою деятельность в тесном контакте со службами стандартизации, технической инспекции, госприемки и пр.

Основной задачей метрологической службы строительной организации является обеспечение единства и достоверности измерений путем повсеместного соблюдения нормативной документации, технологии и организации строительного производства, внедрения методик измерений, обеспечивающих их оперативность, постоянного контроля за состоянием и применением средств измерений, совершенствования всех форм метрологического обеспечения.

При управлении качеством строительства для обеспечения требуемой точности и высокой надежности контрольно-измерительных испытаний необходимо строгое выполнение следующих условий:

·   в технической документации должно быть предусмотрено необходимое количество контрольных испытаний с указанием методов и средств измерений, обеспечивающих требуемую точность измерений параметров в зданиях и сооружениях;

·   все измерительные приборы, применяемые при выполнении контрольных операций, должны поверяться через строго установленные промежутки времени, гарантирующие их точные характеристики в установленных пределах;

·   для всех применяемых методов измерений должна быть использованы документальные методики с гарантией их адекватности для соответствующих целей, необходимые условия выполнения измерений и способы обработки результатов измерений;

·   все строительные участки и комплексы должны быть обеспечены необходимыми измерительными приборами;

·   при выполнении измерительных процессов должны использоваться средства и методы измерений, указанные в технической документации;

·   измерения должны выполняться квалифицированными работниками, имеющими специальную подготовку.

Несоблюдение хотя бы одного из перечисленных условий приводит к получению неверных или недостаточно надежных результатов с соответствующими последствиями.

Виды измерений и объем контрольно-измерительных операций в строительстве очень велики. Только в строительно-монтажном производстве необходимо измерять и контролировать около шестисот параметров:

·   линейные - 210;

·   угловые - 60;

·   измерения с помощью геодезических приборов - 100;

·   температурные - 55;

·   измерения массы, объема - 40;

·   измерение вибрации, скорости, времени - 25;

·   механические измерения (силы, твердости, прочности, давления, упругости) - 35;

·   кинетические (вязкость, текучесть) - 10;

·   измерение и контроль свойств грунтов - 50;

·   измерение физико-химических и акустических свойств - 50.

В строительном производстве и промышленности строительных материалов деятельность метрологических служб тесно связаны с технологией.

Структура и численность метрологической службы строительной организации (объединения, треста, ДСК и приравненных к ним организаций) устанавливаются в зависимости от объема и характера СМР, числа эксплуатируемых средств измерений, их загрузки и других определяющих факторов.

Для небольшой строительной организации при незначительном числе контрольных измерений и несложных по выполнению работу по метрологическому обеспечению могут выполнить один - два человека (ответственные за метрологическое обеспечение). С ростом объемов СМР, усложнением измерительных операций и увеличением их числа увеличивается соответственно численность метрологической службы, расширяются ее функции, что влияет на структуру метрологической службы.

В строительных организациях и на предприятиях рекомендуется создавать отделы метрологии, структура которых определяется для каждого конкретного случая (рис. 3. 2).

Ремонтно-поверочная лаборатория может обслуживать несколько организаций, предприятий и создается на базе организации, имеющей значительный парк средств измерений.

В низовых организациях (СУ, СМУ, ПМК и др.) создаются контрольно-измерительные пункты (КИП) и назначаются ответственные за правильную эксплуатацию и состояние средств измерений.

Рис.3.2 . Структура метрологической службы предприятия.

В особых условиях, например при строительстве линейных сооружений большой протяженности, территориальном разбросе строительных объектов, оказываются полезными передвижные ремонтно-поверочные лаборатории по образцу передвижных строительных лабораторий, которые с целью эффективности могут быть объединены.

Все службы и участки, где имеется измерительная техника, закрепляются за отдельными работниками метрологической службы (группой надзора).

Структуру, показанную на рис.2, не следует рассматривать как общеобязательную, в каждом конкретном случае она может быть усложнена или, наоборот, упрощена. Основным критерием при выборе той или иной структуры и численности метрологической службы следует считать ее экономическую целесообразность,

На метрологическую службу строительной организации в зависимости от ее численности и состава возлагаются следующие обязанности:

постоянный анализ метрологического обеспечения строительного производства и разработка предложений и мероприятий по его совершенствованию;

разработка и проведение мероприятий по внедрению нормативных документов, регламентирующих нормы точности измерений, характеристика средств измерений, методики их выполнения, методы и средства поверки;

проведение метрологической экспертизы проектов стандартов, конструкторской, технологической и другой нормативной документации, разрабатываемой и применяемой в организации;

участие в выборе а назначении средств измерении в методик их выполнения для обеспечения контроля и управления технологическими процессами СМР, входного и приемочного контроля;

разработка планов внедрения новой измерительной техники и контроль за реализацией этих планов другими службами и подразделениями организации;

участие в разработке технических заданий на проектирование и изготовление средств измерений специального назначения, их аттестации и поверке;

участие совместно с другими службами организации в анализе причин нарушения технологических процессов, режимов, непроизводительных затрат и других потерь в производстве с целью выявления и устранения этих причин, в том числе связанных с нарушением метрологической дисциплины;

организация и обеспечение своевременной поверки средств измерений и их ремонта;

определение межповерочных интервалов, составление графиков поверки в согласование их при необходимости с органами Росстандарта;

выполнение высокоточных и сложных измерений;

изучение эксплуатационных свойств средств измерений, представление материалов по итогам этой работы в головную и базовые организации и местные организации Росстандарта;

ведение учета средств измерений, создание и обеспечение работы обменного и прокатного фонда средств измерений и испытаний, участие в определении потребности в средствах измерений, их перераспределении внутри организаций;

участие в рабочих комиссиях по аттестации качества продукции;

определение технико-экономической эффективности внедрения новых средств, методов измерений и других мероприятий метрологического характера;

организация работы по подготовке и повышению квалификации работников организации, связанных с выполнением измерений или использующих их результаты.

В организациях с небольшим парком средств измерений на лиц, отвечающих за метрологическое обеспечение, возлагаются :

—      ведение технического учета средств измерений;

—      контроль за соблюдением графиков поверок;

—      представление средств измерений в ремонт и на проверку.

Кроме отдела главного метролога и лиц, ответственных за метрологическое обеспечение, в структурную схему метрологической службы строительных организаций и предприятий входят следующие подразделения и службы, эксплуатирующие контрольно-измерительные приборы и оборудование:

строительные лаборатория (СЛ);

геодезическая служба (ГС);

отдел (служба) главного энергетика (ОГЭ);

отдел (служба) главного механика (ОГМ);

отдел (служба) главного технолога (ОГТ);

отдел технического контроля (ОТК);

контрольно-измерительные пункты (КИП).

Структура и штаты метрологической службы утверждаются применительно к типовым структурам и нормативной численности министерств (ведомств), их организаций и предприятий с учетом характера и объемов работ, возлагаемых на метрологическую службу.

Все отделы и подразделения строительных организаций (должностные лица), эксплуатирующие средства измерений, испытаний и контроля, должны:

вести учет находящихся в эксплуатации средств измерения;

следить за соблюдением графиков государственной и ведомственной поверки и ремонта средств измерений;

представлять главному метрологу рекламации о некачественных средствах измерений и недостатках НД на них;

по требованию метрологической службы представлять необходимые материалы и сведения, относящиеся к метрологическому обеспечению;

вносить в метрологическую службу предложения о списании пришедших в негодность средств измерений;

вносить предложения (заявки) о необходимости разработки, производства, приобретения средств измерений по номенклатуре количеству, а также разработки методов измерений в нормативной документации;

приобретать и хранить документы, относящиеся к эксплуатации средств измерений;

следить за соответствием применяемых средств измерений нормам точности, изложенным в стандартах и другой нормативной документации;

—      подавать заявки в метрологическую службу на проведение высокоточных измерений.

Помимо этих общих обязанностей на отдельные структурные подразделения возлагается:

на строительную лабораторию

разработка и совершенствование методов испытаний и лабораторного контроля материалов, изделий, конструкций;

—      контроль и учет совместно с ОГТ и ОТК норм расхода материалов;

проведение работ по внедрению количественных методов определения показателей качества взамен визуальных;

сбор сведений по эксплуатационным (потребительским) свойствам строительной продукции и по показателям качества;

на службу главного технолога

разработка предложений по обеспечению технологических процессов' средствами контроля;

контроль совместно с СЛ и ОТК соблюдения норм расхода материалов и разработка предложений по их экономии;
