Материал: Монтаж электрооборудования. Конспект лекций. Низовой А.Н., Шелякин В.П

Панели должны быть выверены по уровню и отвесу. Крепления к закладным деталям должны выполняться сваркой или разъемными соединениями. Допускается установка панелей без крепления к полу, если это предусмотрено рабочими чертежами. Панели между собой должны быть скреплены болтами.

Щиты распределительные, управления, защиты, пульты управления. Панели распределительных щитов серии Щ070

предназначены для приема и распределения электроэнергии трехфазного тока 380В (рис.8.1). Панели—одностороннего обслуживания, на пилястрах каркаса установлены измерительные приборы. На верхнем карнизе белыми пластмассовыми буквами и цифрами сделаны надписи и нумерация панелей.

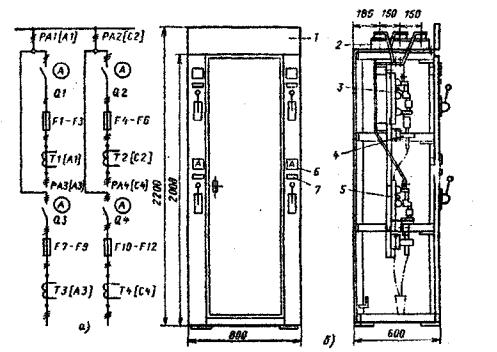

Рис. 8.1. Панель линейная Щ070-1-01УЗ и Щ070-2-01УЗ.

а—схема; б—конструкция; 1—карниз съемный; 2—траверса с изоляторами съемная; 3 — рубильник с предохранителями на общей плите РПС-1 на 100 А; 4 — трансформатор тока (ТК); 5 —рубильник с предохранителями на общей плите РПС-2 на 250 А; 6— амперметр; 7— рамка для надписей; PAI, PA2 — амперметры 100/5 А; РАЗ, РА4 — амперметры 300/5 A; Ql, Q2 — рубильники 100 A; Q3, Q4 — рубильники 250 A; FI—F6— предохранители 100 A; F7—Ft2 — предохранители 250 A; Tl, T2 — трансформаторы тока 100/5 А;П Т4 — то же 300/5 А.

144

Типы панелей: линейные, вводные, секционные, вводносекционные, вводно-линейные; с аппаратурой АВР; с приводами

иразъединителями; диспетчерского управления уличным освещением; торцевая.

Панели обеспечивают возможность как кабельного, так и шинного ввода. Степень защиты со стороны фасада — IP21, а сверху и сзади— IPOO.

Панели имеют высоту 2200 и глубину 600 мм, за исключением панелей шкафного исполнения. Ширина панелей 800 мм, за исключением вводных и секционных с автоматическими выключателями на 1500 и 2000 А, ширина которых 1000 мм, секционных с рубильниками шириной 300 мм

иторцевой шириной 60 мм.

Монтаж распределительных щитов. Разметкой определя-

ют расположение щита в помещении согласно проекту и привязку места его установки по отношению к частям здания.

Эти работы выполняют в период производства основных строительных работ до выполнения чистых полов и окончательной отделки помещения. При этом закладывают и закрепляют в полу основную раму — цоколь, на котором в дальнейшем будет закрепляться щит. Рама обычно изготовляется из швеллерной стали. Одновременно в стенах закрепляют скобы и кронштейны для крепления аппаратуры и изоляторов, а также выполняют прокладку заземляющих магистралей и отпаек. Измерительные приборы устанавливают на щите и подсоединяют после выполнения всех остальных сборочных работ.

Щиты управления, защиты, автоматики и измерений с панелями ЭПП предназначены для подстанций НО—35/6 — 10 кВ с постоянным оперативным или переменным оперативным током 220 В. Панели имеют каркас сварной конструкции. Ширина панели 800, глубина 550, высота 2400 мм. Панели — открытого типа с вертикальным расположением зажимов на правой н левой боковинах.

Монтаж щитов и пультов управления выполняют аналогично монтажу распределительных щитов. Проверку внутренних соединений и сборку отдельных панелей в

145

укрупненные блоки производят в МЭЗ в период подготовки строительной части помещения. Укрупненные блоки панелей щитов и пультов (без измерительных приборов и реле защиты) транспортируют на место установки и устанавливают на закладные элементы, установленные при сооружении строительной части.

Распределительные пункты (шкафы). Для распределения электроэнергии в цехах промышленных предприятий применяют различного вида распределительные пункты.

Пункты распределительные серии ПР11. Они предназначе-

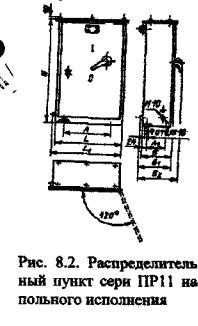

ны для распределения электроэнергии напряжением до 660 В переменного (50 и 60 Гц) и 220 В постоянного тока и для обеспечения защиты линий при перегрузках и коротких замыканиях. Пункты укомплектованы автоматическими выключателями серии АЕ20 в однополюсном и трехполюсном исполнениях с номинальным током 63 и 100 А. На вводах пунктов предусматривается автоматический выключатель серии А3700, А3790 и АЕ20 на токи 100—630 А. Шкафы должны устанавливаться в вертикальном положении с отклонением не более ±5°. По виду установки пункты имеют следующие исполнения (рис.8.2.): утопленное (для установки в нише); навесное (для установки на стенах, колоннах, конструкциях) и напольное (для установки на полу). Степень защиты оболочек: утопленных—IP21, навесного и напольного—IP21 и 1Р54. Размеры шкафов (LX/-/XB) в зависимости от схемы и исполнения; утопленного — от 750Х800Х200 до 750X1200X250

мм; навесного—от 650X400X200 до 750X1200X250 мм; напольного—от 650X800X200 до 750X1500X250 мм.

В шкафах в зависимости от схемы устанавливаются от 3 до 30 линейных однополюсных автоматических выключателей и от 1 до 12—трехполюсных.

Управление вводными выключателями шкафов навесного и напольного исполнений производится ручным механическим приводом, рукоятка которого установлена на лицевой стороне

146

шкафа. Рукоятка имеет замок, запираемый в отключенном положении. Управление выключателями отходящих линий может производиться только при открытой двери шкафа. Конструкция шкафов обеспечивает возможность ввода питающих и отходящих линий кабелем с резиновой и пластмассовой изоляцией и проводами в трубах как сверху, так и снизу шкафа через съемные крышки. Зажимы линейных выключателей обеспечивают втычное присоединение медных и алюминиевых проводников сечением 6—25 мм2 (для АЕ2040) и 10—50 мм2 (для АЕ2050). Вводные зажимы пунктов также рассчитаны на втычное присоединение проводников.

Распределительные шкафы серии ПР8501 и ПР8701 на номинальные токи от 160 до 630 А, комплектуемые автоматическими выключателями серии ВА50. Они являются новым исполнением РУ, предназначены для распределения электроэнергии и защиты электроустановок при перегрузках и токах КЗ, для нечастых оперативных включений и отключений электрических цепей и пуска асинхронных двигателей.

Шкафы имеют исполнения по номинальному току— 160, 250, 400 и 630 А, по степени защиты оболочки—IP21 и IP54, по способу установки—напольное, навесное и утопленное. Шкафы серии ПР8501 предназначены для эксплуатации в сетях напряжением до 660 В переменного тока, 50 и 60 Гц, серии ГТР8701 —в сетях напряжением до 220 В постоянного тока. Шкафы могут иметь на вводе автоматические выключатели серии ВА51, ВА55 и ВА56. В качестве линейных выключателей в шкафах устанавливаются автоматические выключатели однополюсные ВА51-29 и трехполюсные ВА51-31 и ВА51-35. Широкий диапазон номинальных токов расцепителей автоматических выключателей позволяет осуществить защиту электрических цепей и установок различного назначения.

Силовые релейные шкафы ШС и ШР предназначены для работы в сетях постоянного тока до 500 В и трехфазного тока до 660В. В них смонтирована аппаратура управления, защиты и

147

сигнализации электрических цепей собственных нужд электростанций, подстанций и других электроустановок.

Шкафы серии ШС—силовые, ШР—релейные. Шкафы имеют металлический корпус из листового материала, выпускаются четырех габаритов: ШС1, ШР1—размерами

600X500X350 мм и ШС2, ШР2 — 1000X600X350 мм навесной конструкции, ШСЗ, ШРЗ — 1400X800X600 мм и ШС4, ШР4 — 2000X900X600 мм напольной конструкции.

Монтаж распределительных пунктов и шкафов.

Расположение пункта, шкафа в помещении и способ его установки и крепления определяют в соответствии с рабочим чертежом. Закладные крепежные элементы для установки или навески пункта или шкафа необходимо установить в период выполнения основных строительных работ до выполнения чистых полов и отделочных работ. После окончания строительных работ, включая отделочные, пункты и шкафы устанавливают и скрепляют в соответствии с рабочим чертежом, выверяя по уровню и отвесу, при этом отклонение от вертикали не должно превышать ±5°.

После этого производят подсоединение внешних сетей (проводов,

кабелей и заземляющих проводников).

Силовые ящики являются простейшими РУ до 1кВ.

Ящик силовой ЯПП-15 УЗ предназначен для включения, отключения и защиты цепей трехфазного тока 380 В, в том числе трехфазных асинхронных двигателей с короткозамкнутым ротором. Ящик состоит из металлического штампованного корпуса, в котором установлены трехполюсный пускатель ПНВ30 на 12,5 А и три предохранителя Б27 с плавкой вставкой на

16 А.
