избежание попадания в нее влаги. При необходимости стойка раскрепляется на растяжках. Расстояние от изоляторов ввода до крыши должно быть не менее 2,5 м.
Прокладывать открыто провода по крышам жилых зданий не допускается. Прокладку вне зданий проводов и кабелей в трубах, коробах и гибких металлических рукавах выполняют с уплотнениями.
184
11.МОНТАЖ КАБЕЛЬНЫХ ЛИНИЙ
11.1Конструкция и классификация силовых кабелей
Силовые кабели состоят из следующих основных элементов: токопроводящих жил, изоляции, оболочек и защитных покровов. Кроме основных элементов в конструкцию кабеля могут входить экраны, жилы защитного заземления и заполните-
ли (рис. 11.1).

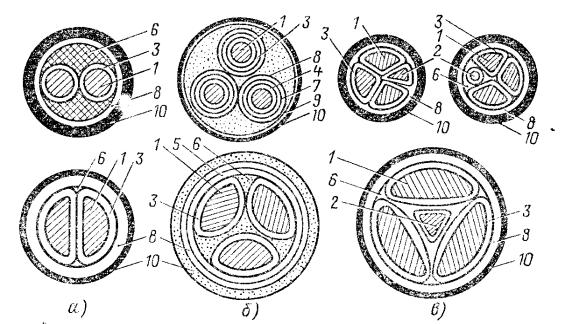

Рис.11.1. Сечения силовых кабелей:
а – двухжильные кабели с круглыми и сегментными жилами; б – трехжильные кабели с поясной изоляцией и отдельными оболочками; в – четырехжильные кабели с нулевой жилой круглой, секторной и треугольной формы; 1 – токопроводящая жила; 2 – нулевая жила; 3 – изоляция жилы; 4 – экран на токопроводящей жиле; 5 – поясная изоляция; 6 – заполнитель; 7 – экран на изоляции жилы; 8 – оболочка; 9 – бронепокров; 10 – наружный защитный покров.
Силовые кабели различают: по роду металла токопроводящих жил — кабели с алюминиевыми и медными жилами; по роду материалов, которыми изолируются токоведущие жилы, — кабели с бумажной, с пластмассовой и резиновой изоляцией; по
185
роду защиты изоляции жил кабелей от влияния внешней среды — кабели в металлической, пластмассовой и резиновой оболочке; по способу защиты от механических повреждений – бронированные и небронированные; по количеству жил одно–, двух–, трех–, четырех- и пятижильные.
Каждая конструкция кабелей имеет свои обозначение и марку. Марка кабеля составляется из начальных букв слов, описывающих конструкцию кабеля (табл. 11.1).
11.2 Элементы конструкции силовых кабелей.
Токопроводящие жилы являются проводниками электрического тока. Силовые кабели имеют основные и нулевые жилы. Трехжильные кабели имеют только основные жилы, а четырехжильные — три основные и одну нулевую. Основные жилы используются для передачи электрической энергии, а нулевые — для прохождения разности токов фаз при их неравномерной нагрузке. Нулевые жилы присоединяются к нейтрали источника тока.
Таблица 11.1
Буквенные обозначения марок кабелей
Символ |
Место написания в |
Значение |
|
|
обозначении марки |
|
|
|
|
|
|
А |
Впереди обозначения |
Материал жил – алюминий |
|
Не имеет |
|
— |
Материал жил – медь |
символа |
|
|
|
А |
Впереди |
обозначения |
Оболочка – алюминий |
|
(для кабелей с алюминие- |
|
|
|
выми жилами после сим- |
|
|
|
вола материала жил) |
|
|
С |
|
То же |
Оболочка – свинец |
СТ |
|
» |
Оболочка –стальная гофрированная |
В |
|
» |
Оболочка – поливинилхлорид |
|
|
|
|
186
Продолжение табл.11.1
Символ |
Место написания в |
|
Значение |
|
||
|
обозначении марки |
|
|
|
|
|
|
|
|
|
|||
Н |
» |
|
Оболочка – наирит (негорючая |
|||
|
|
|
резина) |
|
|
|
П |
» |
|
Оболочка – полиэтилен |
|
||
Р |
В середине обозначения |
Изоляция |
жил |
–теплослойная |
||
В |
То же |
|
резина |
|
|
|
П |
» |
|
Изоляция жил – поливинилхлорид |
|||
Пс |
» |
|
Изоляция жил – полиэтилен |
|
||
|
|
|
Изоляция жил – |
самозатухающий |
||
Пв |
» |
|
полиэтилен |
|
|
|
|
|
|
Изоляция |
|
жил |
– |
Не имеет |
» |
|
вулканизированный полиэтилен |
|||
символа |
|
|
Изоляция жил – бумажная, |
|||
В |
В конце обозначения |
нормально пропитанная |
|
|||
|
через дефис |
Изоляция жил – бумажная, |
||||
Ц |
В начале обозначения |
обедненно-пропитанная |
|
|||
|
|
|
Изоляция жил – бумажная, |
|||
|
|
|
пропитанная |
нестекающей |
массой |
|
Б |
В конце обозначения |
на основе церезина |
|
|
||
|
|
|
Защитный покров – броня из |
|||
|
|
|
стальной ленты |
|
|
|
П |
То же |
|
Защитный покров – броня из плос- |
|||
|
|
|
кой стальной оцинкованной прово- |
|||
|
|
|
локи |
|
|
|
К |
» |
|
Защитный покров – броня из круг- |
|||
|
|
|
лой стальной оцинкованной прово- |
|||
|
|
|
локи |
|
|
|
Г |
» |
|
Указывает на отсутствие джутовой |
|||
|
|
|
оплетки поверх брони |
|
||
О |
Перед символом С |
Характеризует кабели с отдельно |
||||
|
|
|
освинцованными жилами |
|
||
О |
» » |
В |
Характеризует кабели с отдельно |
|||
|
|
|
экранированными жилами под по- |
|||
|
|
|
ливинилхлоридной оболочкой каж- |
|||
|
|
|
дой жилы |
|
|
|
Шв |
В конце обозначения |
Указывает на наличие шланга из |
||||
|
|
|
поливинилхлоридного пластика |
|||
|
|
|
|
|
|
|
187
Продолжение табл.11.1
|
Символ |
|
Место написания в |
|
Значение |
|
|
|
|
|
обозначении марки |
|
|
|
|
|
|
|
|
|
|||
|
Шп |
|
В конце обозначения |
Указывает на наличие шланга из |
|||
|
|
|
|
полиэтилена |
|
|
|
|
в |
|
После буквы, обозначаю- |
Указывает |
на наличие |
усиленной |
|
|
|
|
щей тип брони |
подушки под броню, накладывае- |
|||
|
|
|
|
мой поверх алюминиевой оболочки |
|||
|
|
|
|
для защиты ее от коррозии |
|||
|
л |
|
То же |
Отсутствие |
подушки |
у |
защитного |
|
|
|
|
покрова |
|
|
|
|
л |
|
» » |
Усиленная |
подушка |
у |
защитного |
|
|
|
|
покрова |
|
|
|
|
2л |
|
» |
Особо усиленная подушка у защит- |
|||
|
|
|
|
ного покрова |
|
|
|
|
н |
|
» |
Негорючий наружный покров у за- |
|||
|
|
|
|
щитного покрова |
|
|
|
|
-1к, -2к |
|
В конце обозначения, |
С одной или двумя контрольными |
|||
|
|
|
после тире |
жилами |
|
|
|
|
Т, ТС |
|
То же |
В тропическом исполнении |
|||
|
|
|
|
|
|
|
|
Токопроводящие жилы силовых кабелей изготавливают из алюминия и меди однопроволочными и многопроволочными. По форме жилы выполняют круглыми, секторными или сегментны-
ми (см. рис. 11.1).
Алюминиевые жилы кабелей до 35 мм2 включительно изготовляют однопроволочными, 50—240 мм2 — однопроволочными или многопроволочными, 300—800 мм2 — многопроволочными.
С начала 80-х годов промышленность выпускает кабели с секционированной многопроволочной алюминиевой жилой сечением 1000 и 1500 мм2 с пластмассовой изоляцией и оболочкой марок ABB и АВТВ (по ТУ 10—505.12—80), предназначенные для распределения электроэнергии в стационарных установках напряжением до 1 кВ.
188
