Провода ПРВД—двухжильные, с медной токопроводящей гибкой жилой, с резиновой изоляцией на 380 В, сечением 0,75—6 мм2, в поливинилхлоридной изоляции.

Провода АВТ и АВТУ—с алюминиевой токопроводящей жилой с изоляцией из поливинилхлоридного пластиката на напряжение 380 В, сечением: двух- и трехжильные—2,5— 4 мм2, четырехжильные—2,5—16 мм2, с несущим тросом (АВТ) и усиленным несущим тросом (АВТУ).

Провода АВТВ и АВТВУ—то же, что и провода АВТ и АВТУ, но для внутренней прокладки.

Провода АПРФ и ПРФ—одно-, двух- и трехжильные с алюминиевой (АПРФ) и медной (ПРФ) токопроводящей жилой, с резиновой изоляцией на напряжение 660 В, сечением 2,5—4 мм2 (АПРФ) и 1—4 мм2 (ПРФ), в фальцованной оболочке из сплава марки АМЦ.

Провода ПРФл аналогичны проводам ПРФ, но имеют фальцованную оболочку из латуни.

Кабели. Кабели АВРГ и ВРГ—одно-, двух-, трех- и четырехжильные на 660 В, с резиновой изоляцией, в поливинилхлоридной оболочке, с алюминиевыми (АВРГ) и медными (ВРГ) жилами, небронированные, предназначаются для открытой прокладки главным образом в сырых и особо сырых помещениях и помещениях с химически активными средами.

Кабели АНРГ и НРГ аналогичны по конструкции кабелям АВРГ и ВРГ, но вместо поливинилхлоридной оболочки имеют резиновую (найритовую) оболочку.

Кабели АВВГ и ВВГ—одно-, двух-, трех- и четырехжильные на 660 В, с поливинилхлоридной изоляцией.

Кабели АПВГ и ПВГ—одно-, двух-, трех- и четырехжильные на 660 В, с полиэтиленовой изоляцией, в поливинилхлоридной оболочке. Кабели АПсВГ и ПсВГ имеют изоляцию из самозатухающего полиэтилена, АПвВг и ПвВг— из вулканизированного полиэтилена, а АПвсВГ и ПвсВГ— из само-затухающего полиэтилена.

179

Указанные выше оболочки кабелей не рассматриваются как защита изоляции кабеля от механических повреждений; когда кабели должны быть защищены от механических повреждений на большом протяжении, применяют кабели бронированные соответственно марок АВРБГ, АНРБГ, АВВБ, АВПБ (алюминиевые) или ВРБГ, НРБГ и ВВБ, ВПБ (медные).

10.2. Общие требования к монтажу электропроводок

При монтаже электропроводок необходимо соблюдать приведенные ниже требования, которые распространяются на монтаж электропроводок силовых, осветительных и вторичных цепей напряжением до 1 кВ переменного и постоянного тока, прокладываемых внутри и вне зданий и сооружений изолированными установочными проводами всех сечений и небронированными кабелями с резиновой и пластмассовой изоляцией сечением до 16 мм2.

Открытые электропроводки, как правило, прокладывают по стенам у потолка, на потолке или по фермам. Открытую прокладку незащищенных изолированных проводов непосредственно по строительным основаниям, на роликах и изоляторах производят на высоте не менее 2,5 м от уровня пола или площадки обслуживания. Уменьшение этой высоты до 2 м разрешается в помещениях без повышенной опасности, а при напряжении 42 В — во всех помещениях.

В производственных помещениях спуски к выключателям, штепсельным розеткам, пусковым аппаратам защищают от механических повреждений до высоты не менее 1,5 м от уровня пола или площадки обслуживания. В бытовых помещениях промышленных предприятий, в жилых и общественных зданиях, а также в электротехнических помещениях указанные спуски от механических повреждений не защищают.

Высота размещения других видов проводок (защищенными проводами, проводами в трубах, коробах, кабелями) не

180

нормируется. Защита их на спусках необходима только в местах наиболее вероятных механических повреждений—в проездах, главных проходах, где провод закрывают металлическими коробами

Провода АППВ, ППВ, АППР, АПРН и ПРН прокладывают параллельно линиям пересечения стен с потолком на расстоянии 100—200 мм от потолка или на расстоянии 50—100 мм от карниза или балки. В помещениях, оклеиваемых обоями, верхнюю горизонтальную проводку указанными проводами выполняют по возможности выше обоев.

Наименьший допустимый радиус изгиба проводов с резиновой изоляцией принимают не менее 6d, с пластмассовой изоляцией—10d, а с медной гибкой жилой—5d, где d—наружный диаметр провода. Спуск к выключателям и штепсельным розеткам при открытых проводках выполняют по вертикали.

Пересечения открыто проложенных незащищенных и защищенных проводов с трубопроводами (отопления, водопровода и т.п.) выполняют на расстоянии от них не менее 50 мм, а от трубопроводов с горючими или легковоспламеняющимися жидкостями и газами—не менее 100 мм. При расстоянии от проводов и кабелей до трубопроводов менее 250 мм провода и кабели дополнительно защищают от механических повреждений на длине не менее 250 мм в каждую сторону от трубопроводов.

Параллельно трубопроводам провода и кабели прокладывают на расстоянии не менее 100 мм, а от трубопроводов с горючими и легково-спламеняющимися жидкостями и газами— не менее 400 мм. В местах пересечения и сближения с горячими трубопроводами провода и кабели защищают (теплоизоляцией) от воздействия высокой температуры или должны иметь соответствующее исполнение (например, марки РКТМ или ПСУ).

Закрепление проводов, прокладываемых на изолирующих опорах и без них, труб для электропроводок, а также кабелей производят через определенные расстояния, установленные для них в инструкциях.

181

Крепление плоских проводов при скрытой прокладке должно обеспечить плотное прилегание их к строительным основаниям. При этом расстояния между точками крепления должны составлять:

а) при прокладке на горизонтальных и вертикальных, участках заштукатуриваемых пучков проводов—не более 0,5 м; одиночных проводов—0,9 м;

б) при покрытии проводов сухой штукатуркой—до 1,2 м.

В наружных проводках незащищенные изолированные провода в отношении прикосновения рассматривают как неизолированные и поэтому их прокладывают на высоте не менее 2,75 м от поверхности земли. При пересечении пешеходных дорожек расстояние от поверхности земли выдерживается не менее 3,5 м, а при пересечении пожарных .проездов и путей для перевозки грузов — не менее 6 м.

Провода прокладывают по изоляторам, укрепленным на крюках, а при установке на конструкциях и скобах—также на штырях. Провода укрепляют на изоляторах проволокой, чаще— на шейке, реже—на головке. В местах привязки к изоляторам выполняют подмотку проводов прорезиненной лентой.

При пролете до 6 м между проводами соблюдают расстояние не менее 100 мм, а при пролете более 6м — не менее 150 мм. От стен и опорных конструкций провода располагают на расстоянии не менее 50 мм. Расстояния между точками крепления проводов в пролете выбирают в зависимости от сечения и материала жил проводов.

При прокладке по стенам зданий провода рекомендуется размещать по вертикали один под другим. Горизонтальное расположение проводов с установкой изоляторов на кронштейне не рекомендуется во избежание повреждения проводки при сбрасывании снега с крыш зданий. При пересечении с водосточными трубами на расстоянии 300—400 мм от них провода заключают в стальные трубы или прокладывают скрыто в

182

борозде с заделкой каждого провода в изоляционную трубку, оконцованную фарфоровой воронкой.

Ввод проводов в здания выполняют через стену, а в одноэтажные здания при недостаточной их высоте — также через крыши. При вводе проводов в здания со столбов воздушных линий, а также при переходах проводов от одного здания к другому и в иных концевых точках провода закрепляют на изоляторах «заглушками».

При вводе в здания каждый провод заключают в отдельную изоляционную трубку, которую оконцовывают вне здания воронкой отверстием вниз, а внутри—втулкой (рис.10.1, а). Выходные отверстия воронок и втулок заливают изоляционной массой. Расстояние от установленных на стенах зданий изоляторов ввода до поверхности земли должно быть не менее 2,75 м. Расстояние между проводами ввода и от них до свесов крыши и карнизов должно быть не менее 200 мм.

Вводы в здания через крышу выполняют в стальной трубе

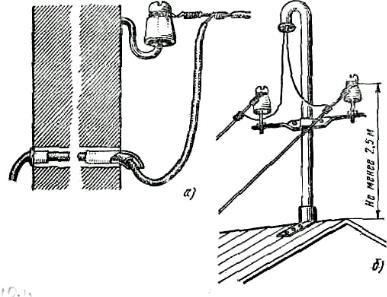

Рис.10.1. Ввод проводов в здание:

а — через стену; б — через крышу в стальной трубе

(стойке), на которой укрепляют концевые изоляторы (рис.10.1,б). Трубу изгибают на 180° отверстием вниз во
