Материал: Монтаж электрооборудования. Конспект лекций. Низовой А.Н., Шелякин В.П
зданий и сооружений электрические машины, аппараты, светильники, щитки, выключатели, штепсельные розетки, электрические проводки обозначают условными знаками.
На чертежах планов рядом с условным графическим обозначением силового оборудования обычно указывают дробью номер оборудования по плану (в числителе) и его мощность (в знаменателе). У светильников дробью указывают мощность и высоту установки в метрах. Другие данные и характеристики оборудования указывают в экспликациях к плану или в расчетных схемах. Возле линий, проложенных кабелем или проводом, указывают марку и сечение кабеля или провода и условно обозначают способ прокладки, например: Т – в металлической трубе; И – на изоляторах; Р – на роликах; К – на клицах; Тс – на тросе; Мр – в металлическом рукаве; Л – на лотке.
Буквенные условные обозначения элементов, входящих в схему, должны выполняться латинскими буквами (рис. 1.1).

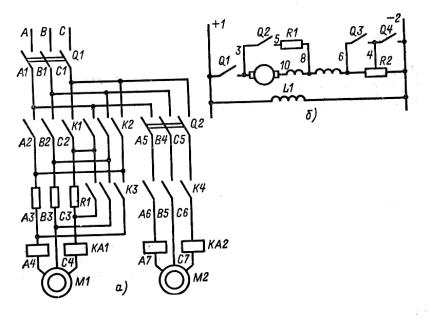

Рис. 1.1. Маркировка силовых цепей в схемах:
а– переменного тока;
б– постоянного тока.
54
Такое решение принято в связи с постоянным расширением международных связей в области проектирования, монтажа и эксплуатации электроустановок.
Для опознавания проводников, определения их назначения и положения отдельных участков цепи в электрических схемах применяют маркировку.
Участки цепи, разделенные контактами аппаратов, обмотками реле, приборов, машин и другими элементами получают разную маркировку. Участки цепи, проходящие через разъемные, разборные или неразборные контактные соединения, как правило, получают одинаковую маркировку. В необходимых случаях для таких участков цепи допускается добавлять к маркировке порядковые числа или обозначения устройств (агрегатов), отделяя их знаком дефис, а участкам цепи, проходящим через разъемные контактные соединения, присваивать разную маркировку. Цепи в схемах маркируют независимо от нумерации входных и выходных зажимов машин, аппаратов, приборов, реле.
Последовательность маркировки цепей принимают от ввода источника питания к потребителю, а разветвляющиеся участки цепи маркируют на схемах сверху вниз и в направлении слева направо. Для маркировки применяют арабские цифры и прописные буквы. Цифры и буквы пишут одинаковым размером. При маркировке цепей допускается оставлять резервные номера.
Силовые цепи переменного тока маркируют буквами, обозначающими фазы, и последовательными числами. В трехфазных цепях переменного тока фазы маркируют А, В, С и N, в двухфазных – А, В·, В, С·, С, А, а в однофазных – А, N·, B, N·, C, N (рис. 1.1 а).
В силовых цепях постоянного тока участки цепей положительной полярности маркируют нечетными числами, а участки отрицательной полярности – четными (рис.1.1, б). Входные и выходные участки цепи маркируют с указанием
55
полярности: плюс (+) и минус (-). Средний проводник обозначают буквой N или М. Допускается выполнять маркировку силовых цепей постоянного тока последовательными числами.

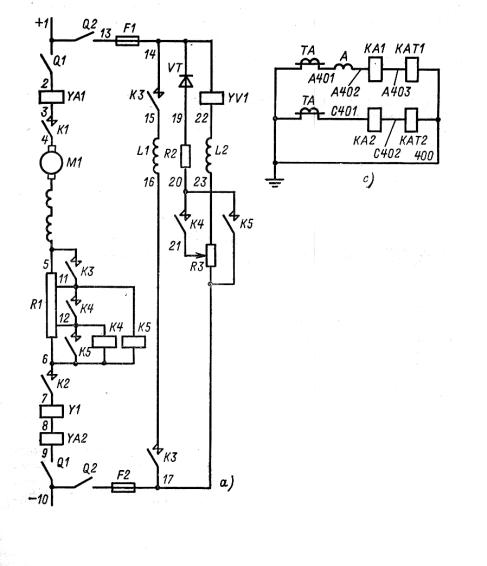

Рис. 1.2.. Маркировка цепей управления, защиты, измерения: а – постоянного тока; б – переменного тока (цепи трансформаторов тока).
Цепи управления, защиты, сигнализации и измерения маркируют последовательными числами в пределах изделия, присоединения (рис. 1.2, а). Допускается перед маркировкой проставлять обозначения, характеризующие функциональное назначение цепи.
56
2. ОРГАНИЗАЦИЯ ЭЛЕКТРОМОНТАЖНЫХ РАБОТ
2.1. Управление электромонтажным производством
В системе управления электромонтажным производством основным производственным звеном остается электромонтажное управление (ЭМУ).
В ЭМУ наряду с его производственной частью — монтажными участками—действуют: участок инженерной подготовки производства (УИПП), участок комплектации, складирования и транспортирования (УКСТ), сборочно-комплектовочные предприятия или базы или мастерские электромонтажных заготовок (МЭЗ). Служба подготовки производства работает под непосредственным руководством главного инженера ЭМУ (рис. 2.1).

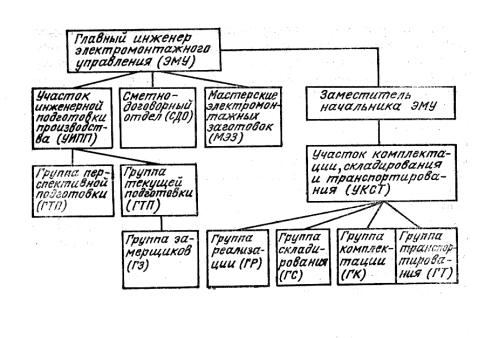

Рис. 2.1. Структурная схема службы подготовки производства ЭМУ
Большое значение для повышения качества монтажа электроустановок имеет комплексная система управления качеством электромонтажных работ (КС УКЭМР), представляющая собой комплекс мероприятий, методов, средств и элементов управления качеством при подготовке и производстве электромонтажных работ на основе требований,
57
зафиксирован-ных в нормативных документах (ПУЭ, СНиП, ВСН, технологи-ческих картах), включая факторы экономического воздействия.
Строительство каждого объекта допускается осуществлять только на основе предварительно разработанных решений по организации строительства и технологии производства работ, которые должны быть приняты в проекте организации строительства (ПОС) и проектах производства работ (ППР). Проект организации строительства разрабатывается проектной организацией в составе основного проекта, ППР разрабатывается службой подготовки производства ЭМУ, а ППР крупных и сложных объектов — проектной организацией по заказу ЭМУ.
Проект производства работ должен разрабатываться на объект в целом или на отдельную его часть, а также на выполнение отдельных технически сложных работ, при этом необходимо руководствоваться требованиями BCH.
2.2. Сетевое планирование
Основными элементами сетевого графика являются: 1) работа—процесс, требующий для своего выполнения ресурсов (материальных, людских) и времени, например монтаж вторичных цепей, монтаж распределительных щитов; 2) ожидание, например поставка контейнеров с оборудованием и материалами, рытье траншеи для прокладки кабеля; 3) зависимость—отображает правильную технологическую последовательность процесса. Этот элемент вводится тогда, когда для начала данной работы требуется окончание предшествующей, но эти работы не могут быть сведены в одно событие. Например, на рис. 2.2 работа №6 не может быть начата, пока не будут закончены две работы—М4 и М5, а работа №3 не может быть начата, пока не будет закончена работа № 1.
Работа, отображающая производственный процесс (например, прокладка кабеля) или ожидание (например, подготовка
58
