полукруги кабеля длиной 1 —1,5 м, образуя запас на случай демонтажа концевых муфт и нового монтажа их. Ввод кабелей в здание из траншеи выполняют через отрезки асбоцементных и подобных им труб, с тем чтобы кабели в случаях аварий легко можно будет заменить.

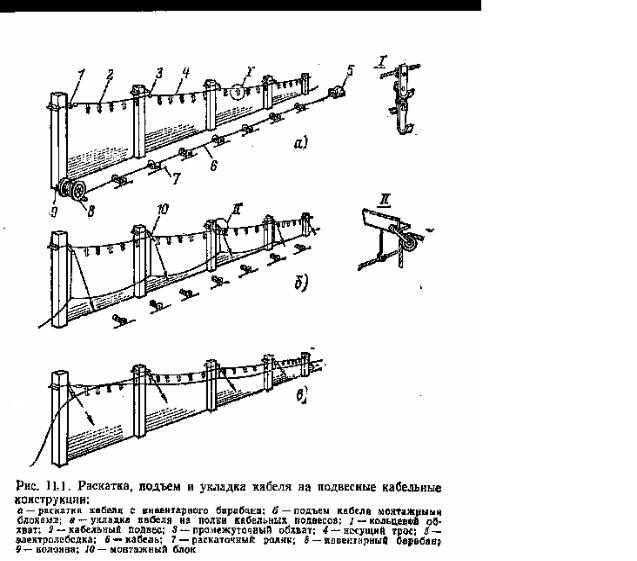

Прокладка кабелей на тросах (стальных канатах). Между стенами зданий, а также между стенами внутри помещения и по его колоннам выполняют прокладку силовых кабелей до 1 кВ на тросах. Прокладку кабеля на тросах выполняют с использованием специальных приспособлений и механизмов (рис. 11.1). Кабель при монтаже прикрепляют к тросу до подъема и натяжения, а затем с помощью монтажных блоков или лебедки производят подъем, натяжку и крепление троса вместе с кабелем. При прокладке должны соблюдаться следующие требования: диаметр и марка каната, а также расстояние между анкерными и промежуточными креплениями каната определяются в рабочих чертежах. Стрела провеса каната после подвески кабелей должна быть в пределах 1/40— 1/60 длины пролета. Расстояния между подвесками кабелей должны быть не более 800 — 1000 мм. Анкерные концевые конструкции должны быть прикреплены к колоннам или стенам здания. Крепление их к балкам и фермам не допускается. Стальной канат и другие механические части для прокладки кабелей на канате вне помещений независимо от наличия гальванического покрытия должны быть покрыты смазкой (например, солидолом). Внутри помещений стальной канат, имеющий гальваническое покрытие, должен быть покрыт смазкой только в тех случаях, когда он может подвергаться коррозии под действием агрессивной окружающей среды.

199

Прокладка кабелей в кабельных сооружениях. К ка-

бельным соружениям относятся: кабельные туннели, блоки, эстакады, галереи, каналы, короба, шахты, этажи, двойные полы, подпитывающие пункты. Кабели в кабельных сооружениях и коллекторах жилых кварталов следует прокладывать, как правило, целыми строительными длинами, избегая по возможности применения в них соединительных муфт. Кабельные соединительные муфты устанавливают только в тех случаях, когда строительная длина кабеля меньше длины туннеля или канала. Согласно [3] на соединительных муфтах силовых кабелей напряжением 6—35 кВ в туннелях, кабельных этажах и каналах должны быть установлены специальные защитные кожухи для

200

локализации пожаров и взрывов, которые могут возникнуть при электрических пробоях в муфтах.

Перед прокладкой протяженных кабельных линий в туннелях, кабельных эстакадах и в каналах делают выборку из кабельных журналов потоков кабелей, идущих по одной трассе в одном направлении от РУ, НКУ и т.п. к электроприемникам, и определяют наиболее рациональное использование имеющихся средств механизации прокладки кабелей.

Маркировка кабельных линий. После окончания монта-

жа кабельной сети трассы кабельных линий наносят на план с привязкой их координат к существующим постоянным строенииям. Если трасса не может быть нанесена на план, то по ней наносят опознавательные знаки, к которым и производится привязка линии. Маркировку кабельных линий и установку опознавательных знаков и надписей по трассе выполняют в соответствии с требованиями [3]: каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т. д. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками с обозначением: на бирках кабелей и концевых муфт — марки, напряжения, сечения, номера или наименования линий; на бирках соединительных муфт — номера муфты и даты монтажа. Бирки должны быть стойкими к воздействию окружающей среды. На кабелях, проложенных в кабельных сооружениях, бирки должны располагаться по длине не реже, чем через каждые 50 м. На трассе кабельной линии, проложенной в незастроенной местности, должны быть установлены опознавательные знаки. Трасса кабельной линии, проложенной по пахотным землям, должна быть обозначена знаками, устанавливаемыми не реже, чем через 500 м, а также в местах изменения направления трассы.

201

На опознавательных знаках указывают номер пикета (например, ПК-17) и знак напряжения — красной краской; остальное — черной.

11.4. Соединение и оконцевание силовых кабелей

Способы соединения и оконцевания. Для соединения и оконцевания силовых кабелей, а также для их присоединения к электрооборудованию применяют кабельные муфты и специальные заделки.

Конструкция и область применения муфт. Различают соединительные муфты (тип С), ответвительные (тип О), стопорные (тип Ст), стопорно-переходные (тип СтП) и концевые;

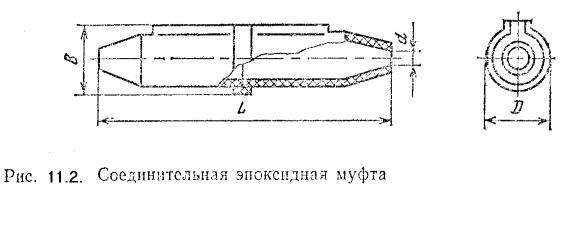

наружной установки (тип КН), мачтовые (тип КМ) и внутренней установки — заделки (тип КВ). Для соединения силовых кабелей до 1 кВ с бумажной изоляцией следует применять герметичные эпоксидные соединительные муфты марок СЭ, СЭв и СЭс (рис. 11.2), чугунные муфты марок СЧ и СЧм (малогабаритная), а также допускается применять эпоксидные СЭм. Для силовых кабелей с пластмассовой изоляцией до 1 кВ применяют соединительные эпоксидные муфты марок ПСЭс, ПСсэл — с самосклеивающимися изоляционными лентами.

Для силовых кабелей 6—10 кВ с бумажной изоляцией следует применять эпоксидные муфты марок СЭв и СЭ, свинцовые муфты марки СС, а также допускается применять

202

алюминиевые муфты СА. Для силовых кабелей с пластмассовой изоляцией применяют муфты марок ПСЭс, ПСсл, для кабелей с изоляцией из вулканизированного полиэтилена — муфты ПВСсл и для одножильного кабеля с пластмассовой изоляцией 10 кВ — муфты ПСОсл.

На кабельных линиях выше 1 кВ, выполняемых гибкими кабелями с резиновой изоляцией в резиновом шланге, соединения кабелей должны производиться горячим вулканизированием с покрытием противосыростным лаком. На кабельных линиях, выполняемых кабелями с нормально пропитанной бумажной изоляцией и кабелями, пропитанными нестекающей массой, соединения кабелей должны производиться при помощи стопорно-переходных муфт, если уровень прокладки кабелей с нормально пропитанной изоляцией выше уровня прокладки кабелей, пропитанных нестекающей массой.

Свинцовые муфты защищают от механических повреждений, используя чугунные кожухи герметичного исполнения (при прокладке кабелей ниже уровня грунтовых вод, но выше уровня промерзании почвы); в других случаях прокладки применяют кожухи негерметичного исполнения из стеклопластика и чугуна.

Расстояние в свету между корпусом соединенной муфты и ближайшим кабелем, проложенным в земле, должно быть не менее 250 мм. При необходимости установки соединительной муфты на крутонаклонном участке трассы (свыше 20° к горизонту) муфта должна располагаться на горизонтальной площадке. Соединительные муфты кабелей, прокладываемых в блоках, должны быть расположены в колодцах. На трассе, состоящей из проходного туннеля, переходящего в полупроходной туннель или непроходной канал, соединительные муфты должны быть расположены в проходном туннеле.

Согласно [10] число соединительных муфт на 1 км вновь строящихся кабельных линий должно быть не более: для трехжильных кабелей 1—10 кВ сечением до 3X95 мм2 — 4 шт;
