Каждую жилу кабеля заключают в резиновую трубку, склеиваемую с пальцами перчатки. Применение таких перчаток удобно тем, что отпадает необходимость обматывать жилы изоляционными лентами и покрывать их специальными лаками. Жилы, заключенные в резиновую трубку, допускается изгибать как при монтаже, так и при эксплуатации. Это существенно отличает такой вид оконцевания кабелей от эпоксидных заделок, при которых после отвердения смолы изгибы жил недопустимы. Для кабелей до 1 кВ применяют резиновые перчатки типа КВР (аналогичные КВРз, но без заполнения), а также термоусаживаемые полиэтиленовые перчатки типа КВТп.

Заделка лентами. Для оконцевания кабелей с бумажной изоляцией до 10 кВ применяют сухие концевые заделки типа КВсл с применением самосклеивающейся липкой поливинилхлоридной ленты без жидкого лака.

Для оконцевания кабелей с бумажной изоляцией применяются также свинцовые перчатки типа КВС и стальные воронки с битумным составом типа КВБ.

209

11.МОНТАЖ КАБЕЛЬНЫХ ЛИНИЙ

11.1Конструкция и классификация силовых кабелей

Силовые кабели состоят из следующих основных элементов: токопроводящих жил, изоляции, оболочек и защитных покровов. Кроме основных элементов в конструкцию кабеля могут входить экраны, жилы защитного заземления и заполните-

ли (рис. 11.1).

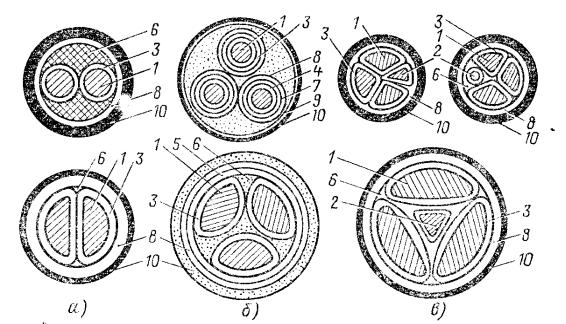

Рис.11.1. Сечения силовых кабелей:

а – двухжильные кабели с круглыми и сегментными жилами; б – трехжильные кабели с поясной изоляцией и отдельными оболочками; в – четырехжильные кабели с нулевой жилой круглой, секторной и треугольной формы; 1 – токопроводящая жила; 2 – нулевая жила; 3 – изоляция жилы; 4 – экран на токопроводящей жиле; 5 – поясная изоляция; 6 – заполнитель; 7 – экран на изоляции жилы; 8 – оболочка; 9 – бронепокров; 10 – наружный защитный покров.

Силовые кабели различают: по роду металла токопроводящих жил — кабели с алюминиевыми и медными жилами; по роду материалов, которыми изолируются токоведущие жилы, — кабели с бумажной, с пластмассовой и резиновой изоляцией; по

210

роду защиты изоляции жил кабелей от влияния внешней среды — кабели в металлической, пластмассовой и резиновой оболочке; по способу защиты от механических повреждений – бронированные и небронированные; по количеству жил одно–, двух–, трех–, четырех- и пятижильные.

Каждая конструкция кабелей имеет свои обозначение и марку. Марка кабеля составляется из начальных букв слов, описывающих конструкцию кабеля (табл. 11.1).

11.2 Элементы конструкции силовых кабелей.

Токопроводящие жилы являются проводниками электрического тока. Силовые кабели имеют основные и нулевые жилы. Трехжильные кабели имеют только основные жилы, а четырехжильные — три основные и одну нулевую. Основные жилы используются для передачи электрической энергии, а нулевые — для прохождения разности токов фаз при их неравномерной нагрузке. Нулевые жилы присоединяются к нейтрали источника тока.

Таблица 11.1

Буквенные обозначения марок кабелей

Символ

Место написания в

Значение



обозначении марки









А

Впереди обозначения

Материал жил – алюминий

Не имеет



—

Материал жил – медь

символа







А

Впереди

обозначения

Оболочка – алюминий



(для кабелей с алюминие-





выми жилами после сим-





вола материала жил)



С



То же

Оболочка – свинец

СТ



»

Оболочка –стальная гофрированная

В



»

Оболочка – поливинилхлорид









211

Продолжение табл.11.1

Символ

Место написания в



Значение





обозначении марки

















Н

»



Оболочка – наирит (негорючая







резина)







П

»



Оболочка – полиэтилен



Р

В середине обозначения

Изоляция

жил

–теплослойная

В

То же



резина







П

»



Изоляция жил – поливинилхлорид

Пс

»



Изоляция жил – полиэтилен









Изоляция жил –

самозатухающий

Пв

»



полиэтилен













Изоляция



жил

–

Не имеет

»



вулканизированный полиэтилен

символа





Изоляция жил – бумажная,

В

В конце обозначения

нормально пропитанная





через дефис

Изоляция жил – бумажная,

Ц

В начале обозначения

обедненно-пропитанная









Изоляция жил – бумажная,







пропитанная

нестекающей

массой

Б

В конце обозначения

на основе церезина











Защитный покров – броня из







стальной ленты





П

То же



Защитный покров – броня из плос-







кой стальной оцинкованной прово-







локи







К

»



Защитный покров – броня из круг-







лой стальной оцинкованной прово-







локи







Г

»



Указывает на отсутствие джутовой







оплетки поверх брони



О

Перед символом С

Характеризует кабели с отдельно







освинцованными жилами



О

» »

В

Характеризует кабели с отдельно







экранированными жилами под по-







ливинилхлоридной оболочкой каж-







дой жилы







Шв

В конце обозначения

Указывает на наличие шланга из







поливинилхлоридного пластика















212

Продолжение табл.11.1



Символ



Место написания в



Значение











обозначении марки





















Шп



В конце обозначения

Указывает на наличие шланга из









полиэтилена







в



После буквы, обозначаю-

Указывает

на наличие

усиленной







щей тип брони

подушки под броню, накладывае-









мой поверх алюминиевой оболочки









для защиты ее от коррозии



л



То же

Отсутствие

подушки

у

защитного









покрова









л



» »

Усиленная

подушка

у

защитного









покрова









2л



»

Особо усиленная подушка у защит-









ного покрова







н



»

Негорючий наружный покров у за-









щитного покрова







-1к, -2к



В конце обозначения,

С одной или двумя контрольными







после тире

жилами









Т, ТС



То же

В тропическом исполнении

















Токопроводящие жилы силовых кабелей изготавливают из алюминия и меди однопроволочными и многопроволочными. По форме жилы выполняют круглыми, секторными или сегментны-

ми (см. рис. 11.1).

Алюминиевые жилы кабелей до 35 мм2 включительно изготовляют однопроволочными, 50—240 мм2 — однопроволочными или многопроволочными, 300—800 мм2 — многопроволочными.

С начала 80-х годов промышленность выпускает кабели с секционированной многопроволочной алюминиевой жилой сечением 1000 и 1500 мм2 с пластмассовой изоляцией и оболочкой марок ABB и АВТВ (по ТУ 10—505.12—80), предназначенные для распределения электроэнергии в стационарных установках напряжением до 1 кВ.

213
