для трехжильных кабелей 1 —10 кВ сечением ЗХ Х120—3x240 мм2 — 5 шт. Использование маломерных отрезков кабелей для сооружения протяженных кабельных линий не допускается.

Для оконцевания кабелей с бумажной изоляцией внутри помещений следует применять сухие концевые заделки, а также заделки с применением эпоксидного кампаунда: эпоксидные с термоусаживаемыми поливинилхлоридными трубками КВЭтв; эпоксидные с кремнийорганическими трубками КВЭк; эпоксидные с трехслойными трубками КВЭт; сухие из самосклеивающихся лент КВсл; эпоксидные с переходом на жилы кабеля с пластмассовой изоляцией КВЭп; термоусаживаемые полиэтиленовые КВТп и КВТпс (из самозатухающего полиэтилена).

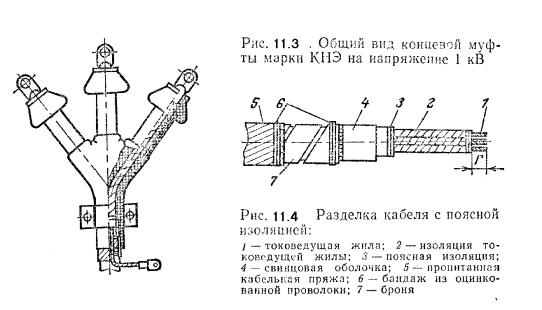

Для кабелей с бумажной изоляцией напряжением 1, 6 и 10 кВ в наружных установках применяют концевые эпоксидные муфты КНЭ (рис. 11.3), КНОЭц и металлические с фарфоровыми изоляторами КНОк.

Для кабелей до 1 кВ применяют также мачтовые муфты ЭКМ и ЧКМ. Для кабелей 6—10 кВ применяют муфты с вертикальными выводами КН и мачтовые муфты КМ. Для кабелей

с пластмассовой изоляцией в наружных и внутренних установках применяют заделки из резины (эластомера) ПКНР и ПКНРО.

229

Разделка концов кабелей. Правильная разделка концов кабелей, чистота и аккуратность при разделке, соединении или оконцевании их в значительной мере обеспечивают безаварийную эксплуатацию кабельных линий. Ниже приводятся общие указания по разделке концов силовых кабелей до 10 кВ. Порядок работ при разделке концов кабеля для любого типа соединения или оконцевания одинаковый. Разделку делают ступенчатой, т.е. на определенной длине кабеля последовательно один за другим удаляют слой конструкции кабеля, пока не обнажатся токопроводящие жилы. Длина разделки конца кабеля (рис. 11.4) обусловливается конструкцией муфты или заделки, напряжением кабеля и сечением его жил. Все необходимые размеры разделки кабеля даны в инструкциях. При разделке не учитывают длину конца кабеля, находящегося под колпачком, герметизирующим конец кабеля. При монтаже кабелей выше 1 кВ не учитывают также ту его часть, которая выведена через щеку барабана наружу. В этой части кабеля возможно повреждение изоляции. Перед монтажом муфт и заделок выполняют проверку бумажной изоляции кабеля на влажность. Проверка необходима из-за снижения электрической прочности увлажненной изоляции, которая может привести к электрическому пробою. Проверку выполняют путем погружения бумажных лент в нагретый до 150°С парафин. Характерное потрескивание и выделение пены являются признаками увлажненности изоляции. Участки увлажненной изоляции длиной 250— 300 мм отрезают до тех пор, пока не будет получен положительный результат проверки. При распространении увлажнения на большую длину кабель выбраковывают.

Удаление защитных оболочек. Отрезав конец кабеля длины или срезав с конца разделываемого кабеля колпачок в том месте, откуда должна начаться разделка, накладывают проволочный бандаж. На конец кабеля в алюминиевой или свинцовой оболочке, остающийся на барабане или в бухте, если не предвидится дальнейшей отрезки от него концов, немедленно

230

напаивают алюминиевый или свинцовый колпачок. Напайку свинцового колпачка выполняют таким же способом, как спайку свинцовой муфты со свинцовой оболочкой кабеля. У кабелей в пластмассовой оболочке конец кабеля герметизируют пластмассовым колпаком, привариваемым к оболочке с помощью поливинилхлоридной эмали, или тщательно обматывают конец кабеля поливинилхлоридной липкой лентой и покрывают затем обмотку поливинилхлоридной эмалью.

С отрезанного конца кабеля сматывают наружу обмотку из кабельной пряжи до места, где наложен бандаж, и отрезают пряжу ножом. Затем на расстоянии 50 – 70 мм от проволочного бандажа наматывают по броне просмоленную ленту и на нее накладывают и закрепляют второй проволочный бандаж, предупреждающий раскручивание брони после ее разрезания. Перерезание брони производят специальной кабельной ножовкой с ограничителем глубины резания или бронерезкой. Перерезанные ленты брони раскручивают и удаляют. При этом на кабеле на расстоянии 150 – 200 мм от намеченного места обреза брони накладывают временный бандаж, разматывают временно пряжу и броню до этого бандажа, перерезают в необходимом месте броню

изатем оставшуюся часть ее и пряжу снова наматывают на место

изакрепляют бандажом. Удалив броню, срезают обмотку с кабельной пряжи или бумаги (подушку) по свинцовой, алюминиевой или пластмассовой оболочки. При срезании подушки нож держат так, чтобы при его соскальзывании не повредить оболочку. Затем в кабелях с алюминиевой оболочкой раскручивают и удаляют обмотку из поливинилхлоридных лент. Обмотку бумажных лент непосредственно по свинцу или алюминию раскручивают и обрывают.

Присоединение проводников заземления. Заземляющий провод (неизолированный, медный) присоединяют к свинцовой или алюминиевой оболочке кабеля (рис.11.5). Если присоединить его после частичного удаления свинцовой или алюминиевой оболочки, можно повредить или загрязнить бумажную изоляцию.

231

К свинцовой оболочке провод заземления припаивают припоем ПОС, а к алюминиевой оболочке – припоем марок А И ПОС.

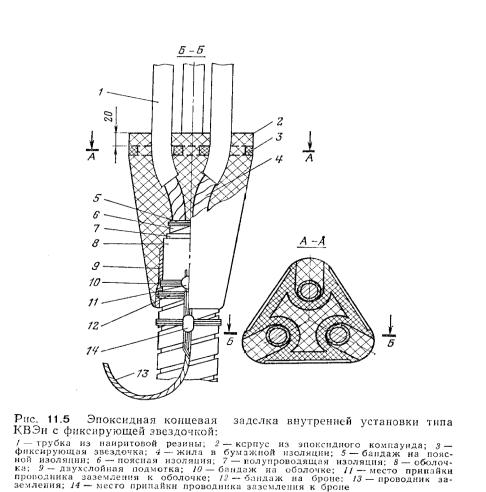

Для оконцевания силовых кабелей при помощи эпоксидного компаунда применяют концевые эпоксидные муфты для наружной установки типа КНЭ — для кабелей с бумажной изоляцией или ПКНЭ — для кабелей с пластмассовой изоляцией (см. рис. 11.3). На рис. 11.5 показана эпоксидная концевая заделка с наиритовыми трубками типа КВЭн.

В сырых помещениях применяют концевые заделки КВЭп,

отличающиеся от заделок КВЭн тем, что из эпоксидного корпуса выводят не жилы кабеля в наиритовых трубках, а изолированные провода, которые внутри корпуса соединяют с жилами кабеля, а также заделки КВЭт с трехслойными трубками. Для кабелей с пластмассовой изоляцией применяют заделки ПКВЭ.

232

Для оконцевания одножильных кабелей до 1 кВ применяют заделки КВЗО, которые выполняют без отливки эпоксидного корпуса. Оконцевание жил выполняют с помощью наконечников после наложения герметизирующей подмостки из хлопчатобумажных лент. При тщательной герметизации места оконцевания жилы кабельным наконечником при прокладке кабелей по крутонаклонным и вертикальным трассам не происходит вытекания из конца кабеля кабельного заливочного состава – заделка получается герметичной.

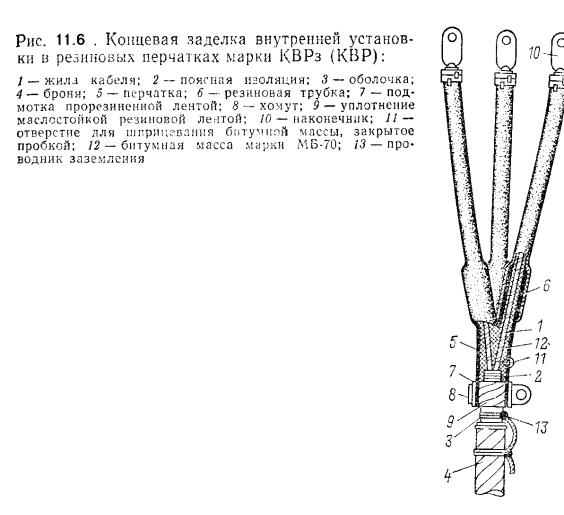

Резиновые перчатки. Для безмуфтового оконцевания трех- и четырехжильных кабелей до 6 к 13 кВ применяют перчатки из наиритовой резины типа КВРз, надвигаемые на разделанный конец кабеля и прочно закрепляемые на нем проволочным бандажом или специальным металлическим хомутом (рис. 11.6).
