Сопротивление изоляции подвесного изолятора или каждого элемента штыревого изолятора при испытании мегаомметром 2,5 кВ должно быть не менее 300 МОм. Опорные одноэлементные изоляторы испытывают в течение 1 мин повышенным напряжением промышленной частоты следующего значения:

Номинальное напряжение изо-











ляторов, кВ …………………….. 3

6

10

15

20

75

Испытательное напряжение, кВ..25

32

42

57

68

100

Опорные многоэлементные к подвесные изоляторы испытывают напряжением промышленной частоты 50 кВ, подводимым к каждому элементу изолятора, в течение 5 мин для изоляторов с основной изоляцией из твердых органических материалов и 1 мин — для керамических изоляторов.

Для опорно-стержневых изоляторов испытание повышенным напряжением не обязательно. Электрические испытания стеклянных подвесных изоляторов не производятся. Контроль их состояния осуществляется внешним осмотром.

Перед включением электрооборудования под напряжение должно быть проверено состояние заземляющих устройств путем

выборочного осмотра элементов устройства, проверки наличия цепи между заземлителями и заземляемым оборудованием, проверки полного сопротивления петли фаза — нуль в установках до 1 кВ с глухим заземлением нейтрали и проверки

239

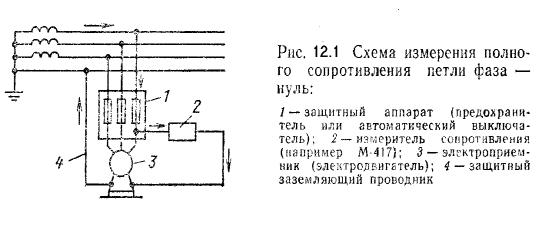

сопротивления растеканию заземлителей. Проверку сопротивления петли фаза — нуль производят для наиболее удаленных, а также наиболее мощных электроприемников прибором типа М-417. Измерение производят без отключения электроприемника от питающей сети (рис. 12.1).

Измерение сопротивления растеканию заземляющих устройств выполняют при помощи измерителя сопротивления заземления М-416, которым могут быть также определены значения активных сопротивлений и удельного сопротивления грунта. Прибор имеет четыре предела измерений: 0,1 — 10; 0,5-50; 2-200 и 10—1000 Ом, устанавливаемых переключателем. Прибор смонтирован в пластмассовом корпусе с откидной крышкой и снабжен ремнем для переноски.

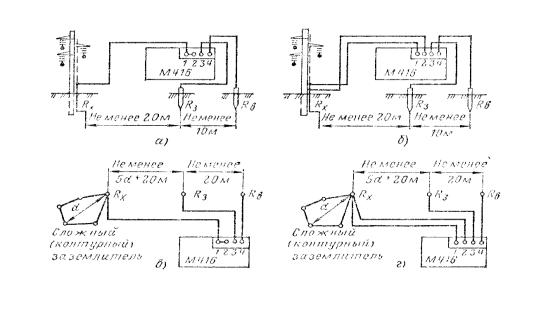

Рис.12.2 Изменение сопротивления растеканию заземляющего устройства

прибором М416

Электрическая схема прибора состоит из трех функциональных узлов: источника постоянного тока, преобразователя постоянного тока в переменный (генератора) и измерительного устройства. На лицевой панели прибора расположены органы управления: ручка переключателя пределов измерения и реохор-

240

да, кнопка включения прибора и четыре зажима для подключения измеряемого объекта. Питание прибор получает от трех сухих элементов 373 напряжением 4,5 В. Реохорд имеет цифровую шкалу, позволяющую непосредственно определить измеряемое сопротивление.

Измерение сопротивления заземления Rх прибором основано на компенсационном методе с применением вспомогательного заземлителя Rв н потенциального электрода (зонда) Rз. Для грубых измерений сопротивления заземления и измерений больших сопротивлений зажимы 1 и 2 соединяют перемычкой и прибор подключают к измеряемому объекту по трехзажимной схеме (рис. 12.2, а, в).

При точных измерениях снимают перемычку с зажимов 1 и 2 и прибор подключают к измеряемому объекту по четырехзажимной схеме (рис. 12.2, б и г). Это позволяет исключить погрешность, вносимую сопротивлением соединительных проводов. Только убедившись в том, что электрическая установка — электропроводка, кабельная или воздушная линия, РУ — смонтирована правильно, оборудование, приборы и аппараты включены правильно, а измеренные сопротивления изоляции и заземляющих устройств соответствуют требованиям [10], производят пробное (пусковое) включение электроустановки под рабочее напряжении действующей электрической сети. К этому времени должны быть закончены и другие опробования оборудования, аппаратов и приборов, требуемые [10], которые могут быть выполнены без подачи рабочего напряжения.

Таким образом, пробное включение установки под рабочее напряжение завершает выполнение электромонтажных и пусконаладочных работ и установка передается в нормальную эксплуатацию.

При опробовании под рабочим напряжением прежде всего выполняют фазировку, т. е. устанавливают соответствие маркировки и чередование фаз вновь смонтированной и действующей

241

электроустановок; затем проверяют оборудование на холостом ходу и под нагрузкой и выполняют комплексную проверку действия первичных и вторичных устройств и цепей электроустановки.

Перед подачей рабочего напряжения во всех случаях предварительно осматривают смонтированную электроустановку, снимают закоротки и временные заземления в первичных цепях. Проверяют, чтобы были установлены закоротки на вторичных цепях трансформаторов тока, которые не используются для питания защитных и измерительных приборов. Удаляют монтажный персонал, строителей и других лиц, не участвующих непосредственно в опробовании, со всех участков смонтированной электроустановки, на которые будет подано рабочее напряжение. При необходимости ставят ограждения, вывешивают предупредительные плакаты и принимают другие меры по технике безопасности.

Напряжение обычно вначале подают на шины смонтированного РУ. При этом следят за поведением изоляции под рабочим напряжением и проверяют наличие и значение напряжения по приборам, подключенным непосредственно к шинам или через трансформаторы напряжения. Убедившись в сохранности изоляции РУ, поочередно производят опробование под рабочим напряжением трансформаторов, отходящих питающих и распределительных линий, электродвигателей и других приемников электроэнергии.

Силовые трансформаторы, если выполнены условия, необходимые для их включения под напряжение, включают толчком на номинальное напряжение без нагрузки (на холостой ход). При этом не должны иметь места явления, указывающие на неудовлетворительное состояние трансформатора. После этого трансформатор включают под нагрузкой, а также при необходимости — на параллельную работу.

Электродвигатели перед пробным включением осматривают и убеждаются в отсутствии в них посторонних пред-

242

метов (продувкой, проворачиванием вала), в надежности креплений, в наличии смазки в подшипниках.

Первое включение электродвигателей производят вхолостую, отсоединив их от приводимых в действие станков и механизмов. Вначале напряжение подают кратковременно (толчком), чтобы ротор успел сделать несколько оборотов. Убедившись, что ротор вращается в необходимом направлении и отсутствуют заедания ротора, механические удары и другие анормальные явления, двигатель включают повторно для работы на холостом ходу. Лишь убедившись в нормальной работе двигателя, проверяют его работу совместно со станком или механизмом.

В процессе пробного включения под рабочее напряжение и работы электрооборудования на холостом ходу и под нагрузкой производят измерения и испытания, требуемые [10], которые не могли быть выполнены без подачи рабочего напряжения, в том числе проверку действия приборов измерения и защиты. В случаях обнаружения в процессе пробных включении электроустановок под рабочее напряжение каких-либо дефектов их немедленно устраняют, а при крупных переделках перед включением под напряжение повторно проверяют сопротивление изоляции.

12.2. Сдача электроустановок в эксплуатацию

Каждое законченное строительством предприятие, жилое или общественное здание принимает в эксплуатацию государственная приемочная комиссия, в состав которой входят представители заказчика, эксплуатационной организации, генерального подрядчика, администрации района, генерального проектировщика, органов государственного санитарного и пожарного надзора и других заинтересованных организаций. До предъявления объекта строительства государственной комиссии (отдельного цеха, здания, сооружения) смонтированное в них

243
