Теоретические основы электротехники. Часть 1, 2: методические указания к выполнению лабораторных работ

5. Построить топографические диаграммы напряжений и лучевые диаграммы токов для всех проведенных опытов, используя данные табл. 5.2.

Указание. Во всех режимах, кроме холостого хода, построение векторной диаграммы следует начинать с тока I2.

6.Сравнить значения входного напряжения U1 и угла сдвига фаз напряжения и тока , полученные из опыта и из векторных диаграмм для каждого случая.

7.Сделать выводы по работе.

Содержание отчета

1.Наименование и цель работы.

2.Схема электрической цепи.

3.Ответы на вопросы подготовки к работе.

4.Табл. 5.2–5.3. Расчёты к таблицам.

5.Векторные диаграммы для п. 5.

6.Выводы.

Рекомендуемая литература: [1, с. 81–84], [3, с. 61–63], [4, с. 219–223], [6, с. 117–119], [7, с. 127–131].

36

Теоретические основы электротехники. Часть 1, 2: методические указания к выполнению лабораторных работ

Лабораторная работа № 6. Исследование резонанса напряжений

Цель работы. Изучение и экспериментальное исследование резонанса в цепи с последовательным соединением катушки индуктивности и конденсатора.

Пояснения к работе

Резонансом называют такой режим работы пассивной цепи, при котором входной ток совпадает по фазе с входным напряжением, несмотря на наличие в цепи реактивных элементов.

Если цепь представляет собой последовательное соединение двухполюсников, содержащих реактивные элементы разного характера, то возникновение резонанса объясняется взаимной компенсацией реактивных составляющих напряжений на этих двухполюсниках. В этом случае говорят о резонансе напряжений.

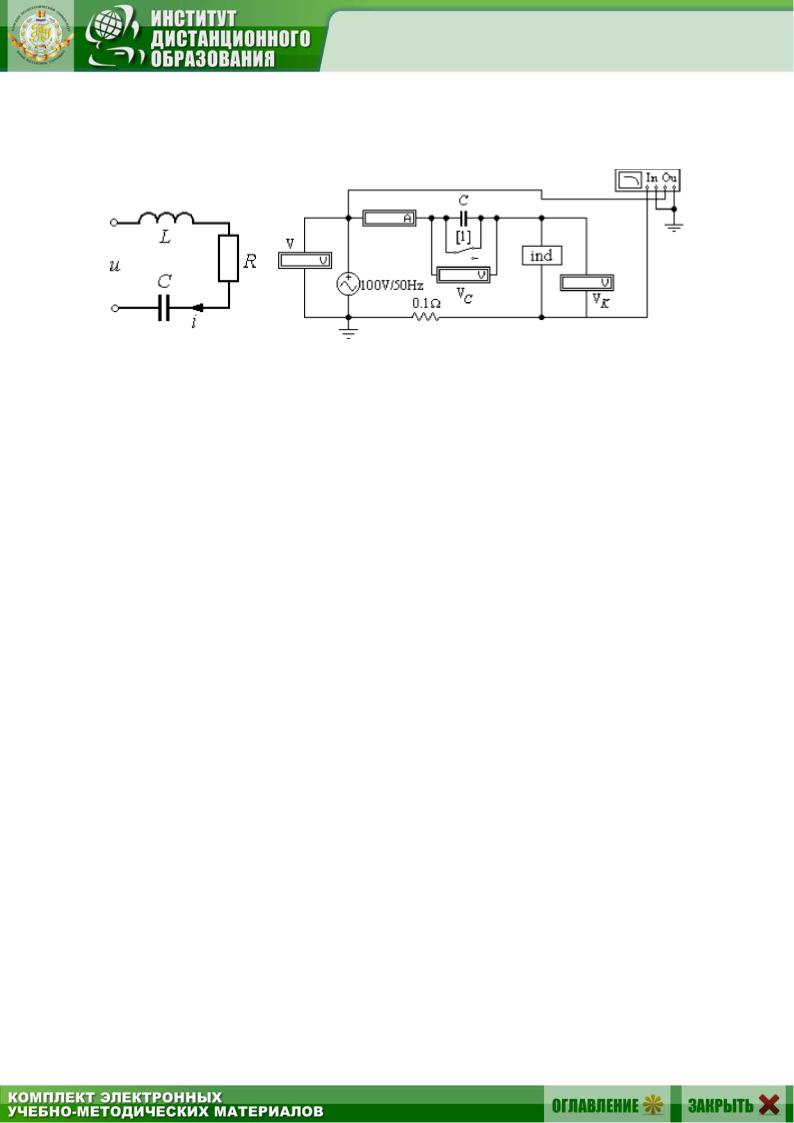

Простейший вариант такого резонанса получается при последовательном соединении катушки индуктивности с параметрами R, L и конденсатора с емкостью С (рис. 6.1).

При питании этой цепи от источника синусоидального напряжения u U 2 sin( t), в ней протекает ток i I 2 sin( t ) , где

Отсюда ясно, что ток совпадает по фазе с напряжением ( = 0) при

условии Х = 0, т.е. в данном случае при XL = XC или 2 LС = 1.

Таким образом, резонанса можно добиться, изменяя либо частоту, либо индуктивность, либо емкость. В частности, если заданы и L, то

резонанс получится при емкости CРЕЗ 1 . В этом случае будут рав-2L

ны напряжения на индуктивности UL XLI и емкости UC XC I . Они

могут превысить напряжение на входе цепи U (равное падению напряжения на активном сопротивлении UR RI ), если характеристическое

37

Теоретические основы электротехники. Часть 1, 2: методические указания к выполнению лабораторных работ

Схема электрической цепи

Схема, показанная на рис. 6.2, питается от источника синусоидального напряжения с действующим значением 100 В и частотой 50 Гц.

Катушка индуктивности представлена блоком ind1 ind10, который нужно выбрать из поля подсхем Favorites в соответствии с вариантом. Роль фазометра в схеме исполняет прибор Bode-Plotter, пределы

измерения которого от –90 до +90 уже установлены. Каждому измерению угла сдвига фаз напряжения и тока на входе схемы должно предшествовать отключение O и включение I кнопки «Пуск» в верхнем правом углу экрана (перезапуск моделирования данного режима).

При замкнутом ключе, который управляется клавишей 1, по показаниям приборов можно вычислить параметры катушки. При разомкнутом – оценить влияние емкости конденсатора на значения тока и угла сдвига фаз тока и напряжения на входе схемы.

Подготовка к работе

Проработав теоретический материал, ответить на вопросы.

1.Какой режим работы электрической цепи называют резонансом напряжений?

2.Изменением каких параметров цепи или источника питания

всхеме, изображенной на рис.6.1, можно добиться резонанса? Записать его условие для этой схемы.

3.Как по величине входного тока установить, что достигнут резо-

нанс?

4.При каком соотношении параметров цепи напряжения на реактивных элементах могут быть значительно больше входного? Как определить добротность контура?

38

Теоретические основы электротехники. Часть 1, 2: методические указания к выполнению лабораторных работ

5. Как экспериментально определить параметры катушки R, L

икак вычислить резонансную емкость? Записать формулы.

6.Построить качественные векторные диаграммы для схемы рис.3.1 при трех значениях емкости: С = СРЕЗ, С < СРЕЗ, С > CРЕЗ.

7.Как меняется знак угла сдвига фаз напряжения и тока при из-

менении емкости от нуля и до бесконечности?

Программа работы

1.Открыть файл LW6. Из поля подсхем Favorites извлечь блок катушки индуктивности ind с номером своего варианта, а из поля КИП Instruments – прибор Bode-Plotter. Собрать остальную часть схемы.

2.Снять показания приборов при замкнутом ключе и записать их

втабл. 6.1.

Таблица 6.1

ское сопротивление и добротность резонансной цепи. Результаты вычислений внести в ту же таблицу.

5. Разомкнуть ключ и снять показания приборов при пяти различ-

ных значениях емкости: С = СРЕЗ, два значения С < СРЕЗ, и два значения С > СРЕЗ. Результаты измерений внести в табл. 6.2.

Указание. Для измерения фазы необходимо перезапускать схему при каждом изменении её параметров.

39

Теоретические основы электротехники. Часть 1, 2: методические указания к выполнению лабораторных работ

6. Рассчитать ток в цепи и напряжения на элементах схемы для трех режимов из п. 4 (С < СРЕЗ, С = СРЕЗ, С > СРЕЗ). Угол сдвига фаз вы-

числить по формуле arctg XR Результаты внести в табл. 6.3 и срав-

нить с данными опыта по п. 4.

7. Построить векторные диаграммы по результатам расчета.

Таблица 6.3

8.Построить графики зависимостей (С) и I(С) по данным табл. 6.2.

9.Сравнить результаты эксперимента и расчета, проанализировать зависимости п. 7, сделать общие выводы по работе.

Содержание отчета

1.Наименование и цель работы.

2.Схема электрической цепи.

3.Ответы на вопросы подготовки к работе.

4.Определение параметров катушки. Расчёт резонансной ёмкости.

5.Табл. 6.1–6.3. Пример расчёта одной строки. Векторные диаграммы к табл. 6.3.

6.Графики зависимостей (С) и I(С).

7.Выводы.

Рекомендуемая литература: [1, с.84–91], [3, с.46–49], [4, с.232–237], [6, с. 109–110], [7, с. 105–110].
