Кобрабатывающим цехам относятся механический цех (рис. 3 а), цехи горячей и холодной штамповки (рис. 3 б), цехи по производству деталей из металлических порошков и пластмасс, термический цех, деревообрабатывающий

ит.д.

Ксборочным цехам принадлежат цехи сборки различных изделий, агрегатов, машин и их узлов, а так же сварочный цех.

Квспомогательным цехам относятся инструментальный, штампомеханический, ремонтно-слесарный, упаковочный (тарный), экспериментальный и др.

а)

б)

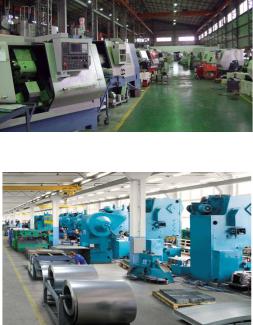

Рис. 3. Обрабатывающие цеха

[http://www.jsedm.ru/YT-CNC-Lathes-2Spindles-2Turrets- Factory.jpg]

5

Вчисло обслуживающих служб, цехов, устройств входят энергетические устройства, транспортное хозяйство, санитарно-технические объекты, насосные станции, водохранилища, водозаборные и водонапорные сооружения, склады готовой продукции, общезаводские службы.

Оборудование заводов и цехов подразделяется на производственное, вспомогательное, подъемно-транспортное и энергетическое.

Производственное (технологическое) оборудование -

это оборудование, на котором непосредственно выполняются все операции по изготовлению продукции, выпускаемой заводом и подлежащей реализации, выпускаемой заводом и подлежащей реализации, включая обработку, сборку, контроль и испытание.

Вспомогательное оборудование непосредственно не участвует в технологическом процессе изготовления продукции, выпускаемой заводом, а занято обслуживанием нужд производства.

К нему принадлежит все оборудование вспомогательных цехов, а в производственных цехах - оборудование, предназначенное для ремонта оборудования цеха и оснастки (штампов, инструмента, приспособлений), для учебных целей, санитарно-техническое и лабораторное оборудование, установленное в цехе.

Внутри вспомогательных цехов оборудование по аналогичным признакам делится на основное и подсобное.

Всостав энергетического оборудования входят раз-

личного рода генераторы. Преобразователи и другие энергетические устройства: паровые котлы, газогенераторы, воздушные компрессоры, трансформаторы, выпрямители тока, умформеры, устройства для компенсации реактивных параметров электросетей, распределительные устройства.

6

Цель и содержание курсового проекта

Целью курсового проектирования по дисциплине «Оборудование машиностроительных производств» является получение студентами базовых навыков по определению состава и выбору основного технологического и вспомогательного оборудования механообрабатывающих, кузнечных и холодноштамповочных цехов.

Исходными данными для курсового проектирования являются чертеж, программа выпуска и технологический

процесс изготовления изделия.

Курсовой проект по дисциплине «Оборудование машиностроительных производств» состоит из следующих частей:

1)расчетно-пояснительная записка – включает в себя все необходимые текстовые и расчетные данные, позволяющие обосновать выбор того или иного оборудования с размещением его на участке цеха. Все методики, необходимые для выполнения работы, описаны в соответствующих главах настоящего учебного пособия, для автоматизации расчетов предлагается использовать разработанное авторами программное обеспечение;

2)графическая часть содержит:

-чертеж, на котором отображена номенклатура изделий, изготавливаемых на однотипном оборудовании в цехе с отображением маршрутного группового технологического процесса;

-чертеж общего вида основного технологического оборудования;

-чертеж общего вида вспомогательного грузоподъемного механизма или средств автоматизации;

-чертеж плана участка цеха с размещением основного

ивспомогательного технологического оборудования.

7

Вначале по технико-экономическим показателям производят расчет потребного количества основного металлорежущего или кузнечно-штамповочного оборудования, транспортного оборудования и вспомогательного оборудования в условиях автоматизированного производства.

После расчета количества оборудования переходят к его выбору. В настоящей курсовой работе выбор оборудования осуществляется ориентировочно исходя из массы и габаритов изготавливаемого изделия, с тем, что бы данное изделие смогло свободно разместиться в рабочей зоне выбранного станка или пресса. По массе изделия и партии, изготавливаемой на участке цеха, подбирают грузоподъемное и транспортное оборудование.

Студенты групп «Автоматизированное оборудование»

и«Обработка давлением» подбирают средства механизации

иавтоматизации основного технологического оборудования. Студенты групп «Технология машиностроения» выполняют логистическое укрупненное проектирование транспортных потоков механообрабатывающего цеха в целом.

Далее, вне зависимости от направления подготовки, выполняется схема компоновки участка цеха (план размещения оборудования на участке цеха и его служб) со степенью подробности, указанной преподавателем.

Рекомендуемое тематическое содержание курсового проекта представлено ниже (рис. 4 и №5).

Расчетно-пояснительная записка оформляется на стандартных бланках формата А4 по ГОСТ. Шрифт – Times New Roman 14, отступ абзаца – 1,25, межстрочный интервал

– 1,5, выравнивание в тексте – по ширине.

Формулы имеют сквозную нумерацию вне зависимости от раздела.

Титульный лист, форма бланков для оформления рас- четно-пояснительной записки приведены в приложении А.

8

СОДЕРЖАНИЕ

Введение

1 Теоретический вопрос по курсу (приложение А)

2 Анализ технологичности изделия

2.1Назначение

2.2Материал и его свойства

2.3Метод и характеристика возможности изготовления

2.4Выбор заготовки

3 Маршрутная карта технологического процесса

3.1 Назначение и перечень основных технологических опе-

раций

4 Определение состава и количества основного технологиче-

ского оборудования

4.1Назначение

4.2Описание принципа работы и устройства

5Конструкторская часть. Описание назначения, устройства станка

6Определение состава и количества грузоподъемного обору-

дования

6.1Назначение

6.2Описание принципа работы и устройства

7 Компоновка цеха

8 Расчет энергетического хозяйства предприятия

Заключение

Библиографический список

Рис. 4. Содержание проекта для студентов профиля «Технология машиностроения»
