Материал: Общие сведения по выполнению чертежей. методические указания к выполнению графических работ для слушателей подготовительного отделения. Иващенко Е.И., Платежова Е.В

Чертежные шрифты, наносимые на чертежи и другие технические документы всех отраслей промышленности и строительства устанавливает ГОСТ

2.304-81*.

Размер шрифта h - величина, определенная высотой прописных букв в миллиметрах. Высота прописных букв h измеряется перпендикулярно к основанию строки. Высота строчных букв c определяется из отношения их высоты к

6

размеру шрифта, например с=7/10 h. Ширина буквы g - наибольшая ширина буквы, определяется к размеру шрифта h, например, g=6/10 h, или по отношению к толщине линии шрифта d, например, g=6/10 d. Толщина линии шрифта d - толщина, определяемая в зависимости от типа и высоты шрифта.

Устанавливаются следующие типы шрифта: тип А без наклона и с наклоном около 750 (d=1/14 h) и тип Б без наклона и с наклоном около 750 (d=1/10 h)

Устанавливаются следующие размеры шрифта: 1,8 (только для типа Б); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.

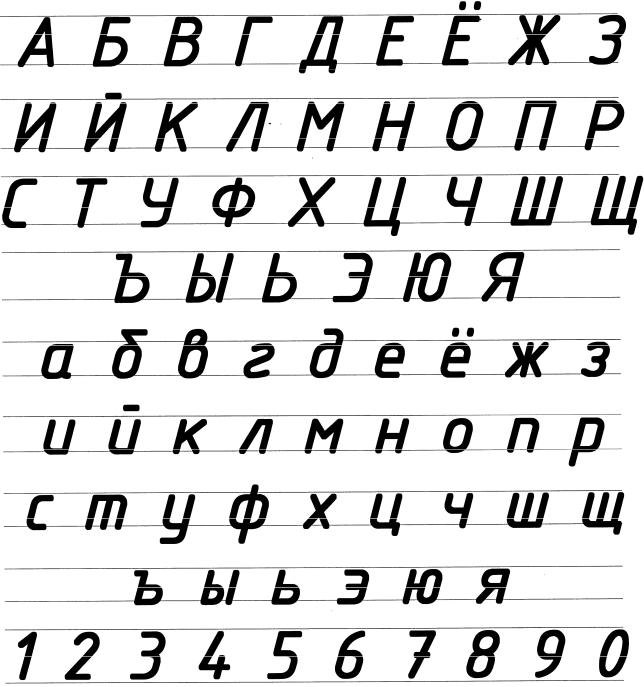

Рис. 1 Шрифт чертежный с наклоном

7

НАНЕСЕНИЕ РАЗМЕРОВ

Правила нанесения размеров на чертежах и других технических документах на изделия всех отраслей промышленности и строительства устанавливает ГОСТ 2.307-2011.

Размеры на чертежах указывают размерными числами и размерными линиями (рис. 3). Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия. Не допускается повторять размеры одного и того же элемента на разных изображениях.

Размеры бывают линейные - длина, ширина, высота, величина диаметра, радиуса, дуги и угловые - размеры углов. Линейные размеры на чертежах указывают в миллиметрах без обозначения единицы измерения. Простые дроби допускается применять только для размеров в дюймах. Угловые размеры - в

градусах, минутах и секундах с обозначением единицы измерения, например: 0030 40 .

Если на чертеже размеры необходимо указать не в миллиметрах, а в других единицах измерения (сантиметрах, метрах и т. д.), то соответствующие размерные числа записывают с обозначением единицы измерения (см, м).

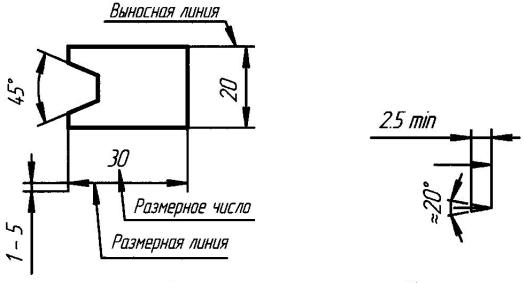

Стрелки, ограничивающие размерные линии, должны упираться острием в соответствующие линии контура или выносные и осевые линии. Выносные линии должны выходить за концы стрелок размерной линии на 1-5 мм (рис. 2).

Величина стрелки выбирается в зависимости от толщины линии видимого контура и должна быть одинакова для всех размерных линий чертежа. Форма стрелки и примерное соотношение ее элементов показаны на рис. 3. Размерные и выносные линии выполняют сплошными тонкими линиями. В пределах одного чертежа размерные числа выполняют цифрами одного шрифта (чаще приме-

8

няют шрифт размером 3,5). Размерные числа ставят над размерной линией, параллельно ей, на расстоянии примерно около одного миллиметра от нее и возможно ближе к середине (рис. 2). Размерное число ставят слева от вертикальной размерной линии. При нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку, а выносные линии - перпендикулярно размерным. При нанесении размера угла размерную линию проводят

ввиде дуги с центром в его вершине, а выносные линии - радиально (рис. 2). Размерные линии предпочтительно наносить вне контура изображения. Минимальное расстояние между параллельными размерными линиями должно быть 7 мм, а между размерной и линией контура - 10 мм. Они должны быть выбраны

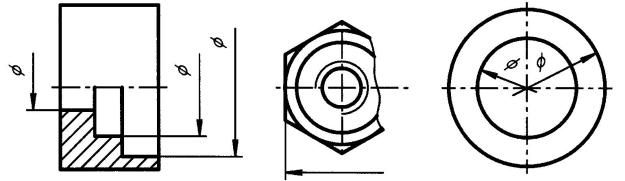

взависимости от размеров изображения и насыщенности чертежа. Необходимо избегать пересечения размерных и выносных линий. Не допускается использовать линии контура, осевые, центровые и выносные линии в качестве размерных. Если вид или разрез симметричного предмета или отдельных симметрично расположенных элементов изображают только до оси симметрии или с обрывом, то размерные линии, относящиеся к этим элементам, проводят с обрывом и обрыв размерной линии дальше оси или линии обрыва предмета (рис. 4,

а).

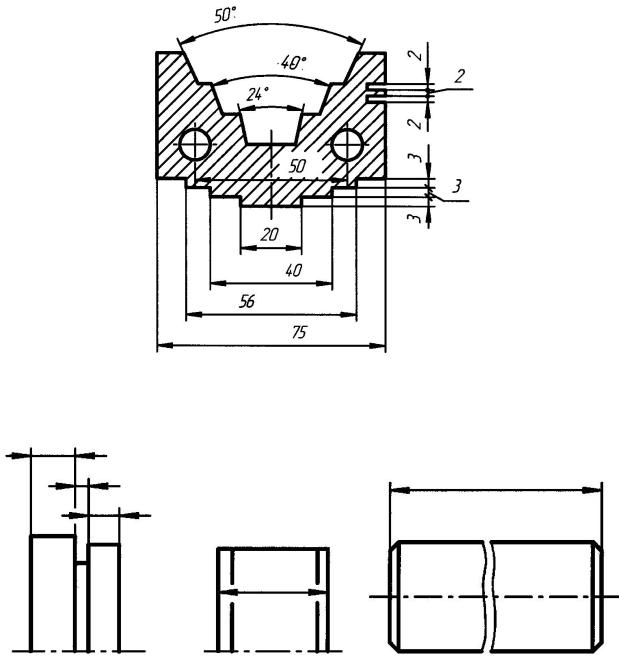

Размерные линии допускается проводить с обрывом при указании размера диаметра окружности независимо от того, изображена ли окружность полностью или частично, при этом обрыв размерной линии делают дальше центра окружности (рис. 4, б). При нанесении нескольких параллельных или концентричных размерных линий на небольшом расстоянии друг от друга размерные числа над ними рекомендуется располагать в «шахматном порядке» (рис. 5).

При недостатке места для стрелок на размерных линиях, расположенных цепочкой, стрелки допускается заменять засечками, наносимыми под углом 450 к размерным линиям или четко наносимыми точками (рис. 5).

При недостатке места для стрелки из-за близко расположенной контурной или выносной линии последние допускается прерывать (рис. 6). При изображении изделия с разрывом размерную линию не прерывают и наносят действи-

9

тельный размер (рис. 7).

Рис. 5. Нанесение размерных чисел в «шахматном» порядке. Замена стрелок засечками и точками [9]

Размерные числа линейных размеров при различных наклонах размерных линий располагают, как показано на рис. 8.

Если необходимо нанести размер в заштрихованной зоне, соответствующее размерное число наносят на полке линии-выноски (рис. 9, а). Угловые размеры наносят так, как показано на рис. 10. Для углов малых размеров при недостатке места размерные числа помещают на полках линий-выносок в любой зоне (рис. 9, б).
