Размеры, относящиеся к одному и тому же конструктивному элементу (пазу, выступу, отверстию и т. п.), рекомендуется группировать в одном месте, располагая их на том изображении, на котором геометрическая форма данного элемента показана наиболее полно (рис. 20).

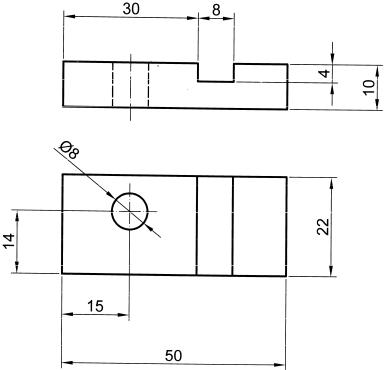

Рис. 20. Группировка размеров, относящихся к одному конструктивному элементу (пазу, отверстию)
ОБЩИЕ УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ И ОФОРМЛЕНИЮ ГРАФИЧЕСКИХ РАБОТ
Графическая работа выполняется по индивидуальному варианту на листе формата А4 (210х297 мм). Рамку вычерчивают на расстоянии 5 мм сверху, снизу и справа от края формата и на расстоянии 25 мм слева от него (для брошюровки). Форма и заполнение основной надписи приведены на рис. 21.
Все построения выполняют с помощью чертежных инструментов карандашом 2Т (Т) вначале тонкими линиями (0,2 мм), а затем видимые линии обводят сплошной толстой линией 0,6...0,8 мм (карандашом ТМ), невидимые линии - штриховыми - 0,4 мм, промежуточные построения - тонкой линией 0,1...0,2 мм. Вспомогательные построения не стирают.
Надписи и буквенно-цифровые обозначения на листах и в основной надписи выполняют стандартным шрифтом. Написание букв русского и латинского алфавитов, арабских и римских цифр с наклоном и без наклона рассмотрено в [6]. Высота шрифта для размерных чисел и буквенно-цифровых обозначений принята 5 мм.
16

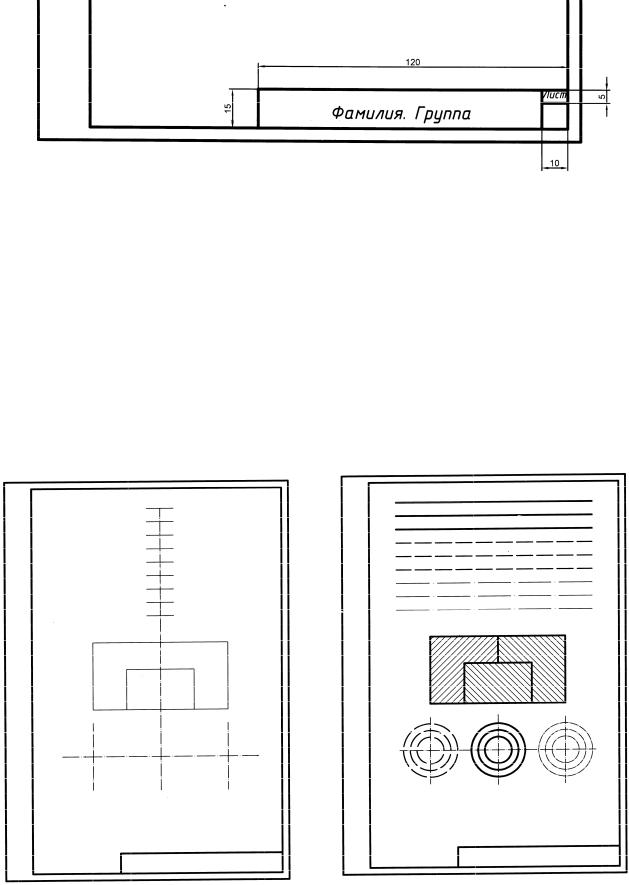

Рис. 21. Основная надпись
ГРАФИЧЕСКАЯ РАБОТА «ТИПЫ ЛИНИЙ»
Варианты заданий даны в приложении 1.
Задача. Вычертить заданные линии, окружности и дуги.
Указание к задаче. Через середину рамки проводят вспомогательную вертикальную прямую, на которой откладывают заданные размеры. Через намеченные точки проводят горизонтальные линии. На них вправо и влево откладывают нужные размеры (рис. 22, а). Через точки проводят тонкие линии, которые затем обводят карандашом (рис. 22, б). При обводке необходимо соблюдать характер линий чертежа и их толщину по ГОСТ.
а) |
б) |
Рис. 22. Образец листа «Типы линий»
17
ГРАФИЧЕСКАЯ РАБОТА «НАНЕСЕНИЕ РАЗМЕРОВ НА ЧЕРТЕЖАХ ПЛОСКИХ ДЕТАЛЕЙ»
Варианты заданий даны в приложении 2.
Задача. Нанести размеры на чертеж плоской симметричной или несимметричной детали (соответственно прокладке или пластине). Проставить размеры.
Указание к задаче. Чертеж для упражнения выполнен на клетчатом фоне. Для определения размеров детали считать сторону клетки равной 5 мм. Размеры проставлять с точностью до 1 мм. Пример нанесения размеров на симметричной и несимметричной деталяхприведены соответственно на рис. 23 и рис. 24.

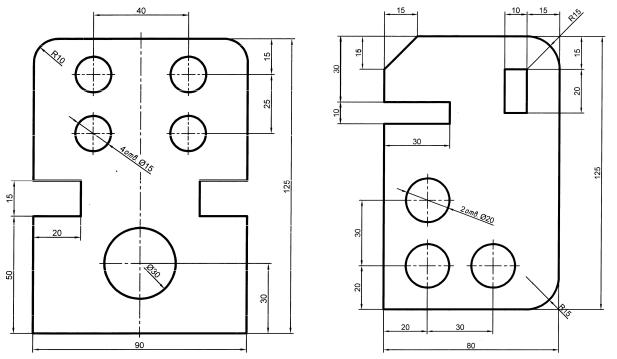

Рис. 23. Нанесение размеров на |
Рис. 24. Нанесение размеров на |
симметричной детали (прокладке) |
несимметричной детали (пластине) |
18
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
1.ГОСТ 2.104-68. ЕСКД. Основные надписи.
2.ГОСТ 2.109-73. ЕСКД. Основные требования к чертежам.
3.ГОСТ 2.301-68*. ЕСКД. Форматы.
4.ГОСТ 2.302-68*. ЕСКД. Масштабы.
5.ГОСТ 2.303-68*. ЕСКД. Линии.
6.ГОСТ 2.304-81*. ЕСКД. Шрифты чертежные.
7.ГОСТ 2.307-2011. ЕСКД. Нанесение размеров и предельных отклоне-
ний.
8.Боголюбов С.К. Задачник по черчению / С.К. Боголюбов. - М.: Машиностроение, 1965. - 276 с.
9.Куликов В.П. Стандарты инженерной графики / В.П. Куликов. - М.:
Форум, 2008. - 240 с.
19
Приложение 1
Варианты заданий графической работы «Типы линий» [8]
Вариант 2
Вариант 1
20
