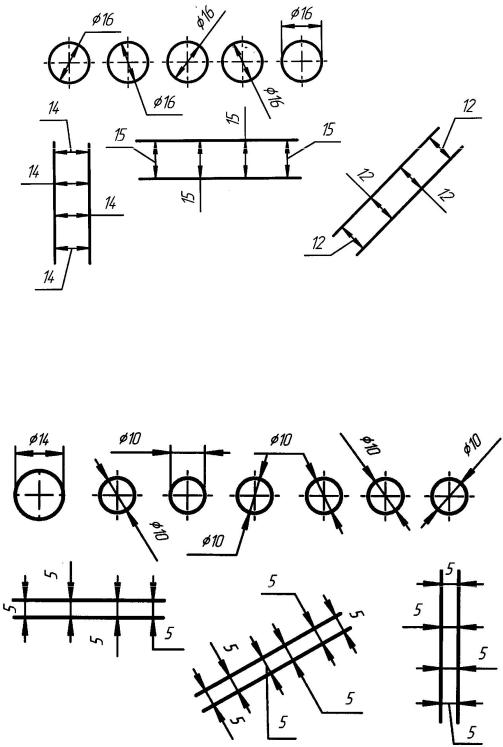

Рис. 8. Нанесение линейных размеров при различных положениях размерных линий [9]
а) б)
Рис. 9. Нанесение размеров на полках [9]

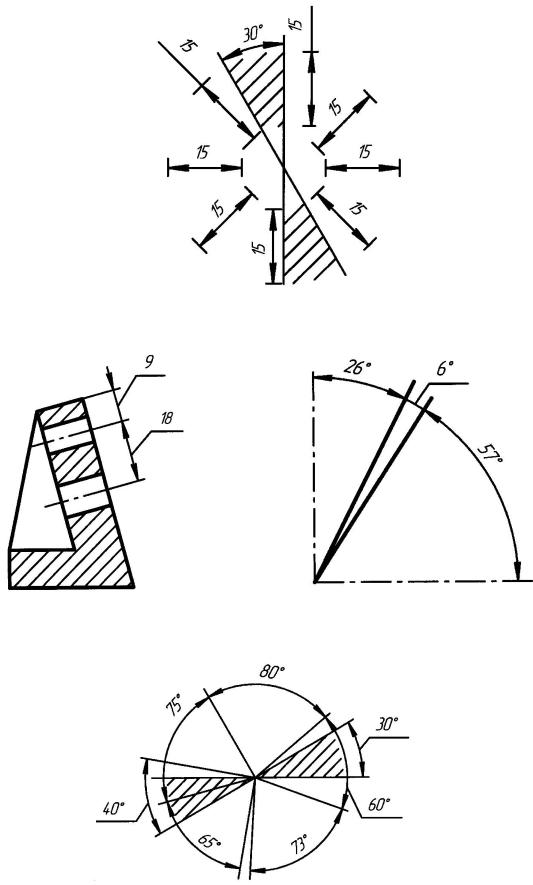

Рис. 10. Нанесение угловых размеров в зависимости от положения углов [9]
11
Если для написания размерного числа недостаточно места над размерной линией, то размеры наносят, как показано на рис. 11.
Рис. 11. Нанесение размерных чисел при недостатке места для их размещения [9]
Если недостаточно места для нанесения стрелок, то их наносят, как показано на рис. 12.
Рис. 12. Нанесение размеров при коротких размерных линиях [9]
Способ нанесения размерного числа при различных положениях размерной линии (стрелок) на чертеже определяется наибольшим удобством чтения. Размерные числа не допускается разделять или пересекать какими бы то ни бы-
12
ло линиями чертежа.
Не допускается разрывать линию контура для нанесения размерного числа и наносить размерные числа в местах пересечения размерных, осевых или центровых линий. В месте нанесения размерного числа осевые, центровые линии и линии штриховки прерывают (см. рис. 5).
При нанесении размера радиуса перед размерным числом помещают прописную букву R. Размеры радиусов наносят, как показано на рис. 13.

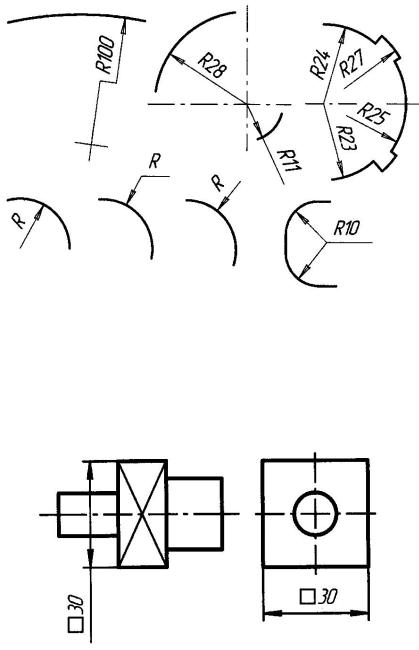

Рис. 13. Нанесение размера радиуса [9]
При указании размера диаметра (во всех случаях) перед размерным числом наносят знак « ».
Размеры квадрата наносят, как показано на рис. 14. Высота знака «□» должна быть равна высоте размерных чисел на чертеже.
Рис. 14. Нанесение размеров квадрата [9]
Перед размерным числом, характеризующим конусность, наносят знак « », острый угол которого должен быть направлен в сторону вершины конуса. Знак конуса и конусность в виде соотношения следует наносить над осевой линией или на полке линии-выноски (рис. 15).
13

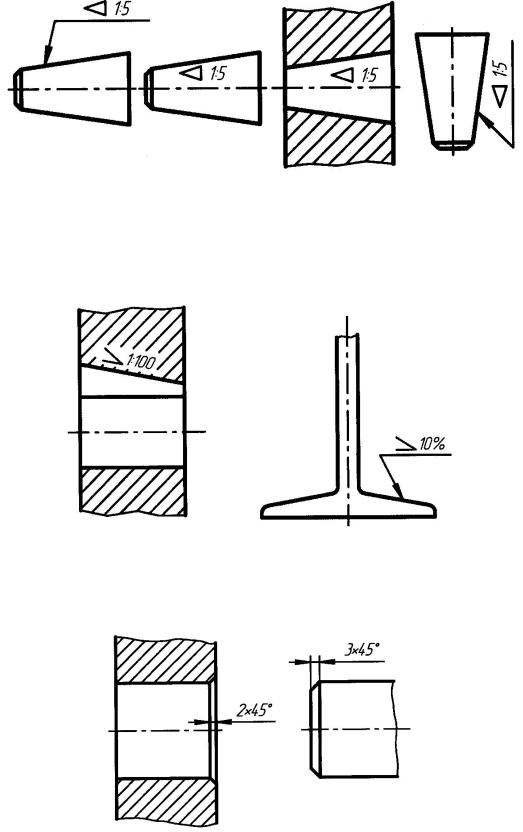

Рис. 15. Обозначение конусности [9]
Уклон поверхности следует указывать непосредственно у изображения поверхности уклона или на полке линии-выноски в виде соотношения или процентах (рис. 16). Перед размерным числом, определяющим уклон, наносят знак « », острый угол которого должен быть направлен в сторону уклона.
Рис. 16. Обозначение уклона [9]
Размеры фасок под углом 45° наносят, как показано на рис. 17. Размеры фасок под другими углами указывают по общим правилам - линейным и угловым размерами или двумя линейными размерами.
Рис. 17. Нанесение размеров фасок [9]
Размеры, определяющие расположение сопрягаемых поверхностей, проставляют, как правило, от конструктивных баз с учетом возможностей выпол-
14
нения и контроля этих размеров.
Размеры, определяющие взаимное расположение элементов предмета или его поверхностей, наносят от общей базы (рис. 18, а), от нескольких баз (рис. 18, б) или между смежными элементами - цепочками (рис. 18, в).

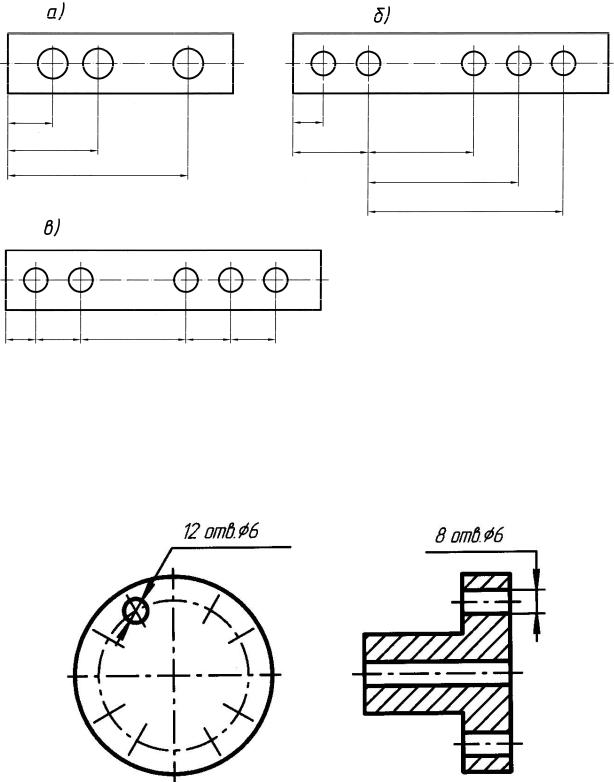

Рис. 18. Нанесение размеров положения:
а - от общей базы; б - от нескольких баз; в – цепочкой
При нанесении размеров элементов, равномерно расположенных по окружности изделия (например, отверстий), вместо угловых размеров, определяющих взаимное расположение элементов, указывают только ихколичество (рис. 19).
Рис. 19. Указание равномерно расположенных элементов без нанесения размеров положения [9]
