Двухстоечный автомобильный подъемник

Синхронность поднятия обоих кареток подъемника, поднимаемых каждая своим гидроцилиндром, обеспечивается тросом или цепью, идущими от одной колонне к другой. Обычно трос синхронизации вместе с гидравлическими шлангами проложен снизу, как на фото. Существуют и подъемники с верхней синхронизацией (чистый пол), синхронизация идет по верхней пермычке между колоннами. Это усложняет конструкцию (под перемычкой устанавливается датчик крыши машины, отключающий подъем) но одновременно делает конструкцию жёстче. Каждая из колонн подъемника снабжена страховочной защелкой-храповиком, не допускающим самопроизвольный спуск подъемника.

Фундаментное задание для двухстоечных, и - особенно - одностоечных подъемников предъявляет очень жесткие требования к конструкции и прочности бетонного пола, к наличию двойного армирования и сроку после заливки бетона, ранее которого установка автомобильного подъемника невозможна.

Возможно конструктивное исполнение с напольной рамой, что важно для случая некрепкого пола. Растет популярность подъемников «с чистым полом», обеспечивающих более удобную установку транспортного средства и работу с ним.

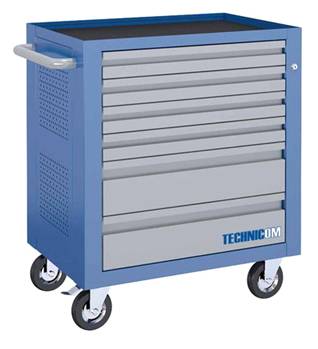

Рис.4 - Инструментальная тележка.

Тележка инструментальная - это прочный, удобный и эргономичный предмет мебели для СТО, предназначенный для слесарных работ. Тележка выполнена из листовой стали, имеет прочные колёса с тормозом, а также телескопические ящики с высокими бортами. Такую тележку стоит купить, если вы хотите, чтобы инструменты всегда были в нужном месте и хранились в полном порядке.

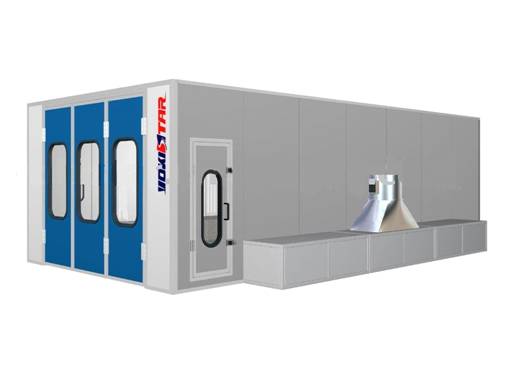

Рис.5 - Покрасочная камера.

Покрасочная камера - это помещение закрытого типа, где проводятся различные виды малярных и сушильных работ и которое было специально оборудовано для этих целей. Такая камера абсолютно пожаробезопасная и должна соответствовать санитарно-гигиеническим нормам, поскольку при работе с токсичными красками и лаками в воздух выделяются вредные вещества.

Покрасочная камера для автомобилей рассчитана и построена таким образом, чтобы создавать оптимальные условия для работы мастера в процессе окрашивания транспортного средства. Воздух в камеру подается при помощи специальных фильтров и сложнейшей системы вентиляции, поэтому можно получить высокое качество окрашивания.

Именно поэтому выполненные в боксе работы по окрашиванию будут гораздо эффективней, нежели нанесение лакокрасочного покрытия на открытом воздухе, под прямыми солнечными лучами или в необорудованном для этого месте.

Покрасочные камеры, которые выпускаются сегодня, снабжаются особыми элементами безопасности для более комфортного использования:

1.      Блок, который нагревает камеру, отключается автоматически, если температура в помещении достигает определенного показателя.

2.      Чтобы стенки бокса не деформировались под влиянием давления воздуха, на дверях устанавливается специальный пневматический клапан.

.        Автоматизированные покрасочные камеры оснащены встроенным таймером, который после завершения сушки транспортного средства активирует систему вытяжек (устраняются токсичные вещества).

.        Все осветительные приборы в боксах изготовлены из специального стекла, которое полностью взрывобезопасное.

.        Такие камеры экономичны, поскольку горячий воздух, который остается после сушки транспортного средства проходит очистку и повторно подается внутрь.

Покрасочные камеры могут использоваться в коммерческих целях - для ремонта и окрашивания легковых автомобилей и промышленных целях (окрашивание крупногабаритных транспортных средств и сельхозтехники).

Покрасочная камера должна обязательно состоять из таких частей:

·              Закрытая камера (используется для нанесения лакокрасочного покрытия и сушки авто).

·              Вентиляционной системы (со всеми необходимыми фильтрами, которые обеспечивают приток и очистку воздуха).

·              Теплового агрегата.

·              Вытяжной вентиляции (с фильтрами).

Технологи внимательно проектируют всю вентиляционную систему, это дает возможность поддерживать необходимое внутри камеры давление и не вызывать возможной турбулентности. Она может возникнуть также из-за того, что расположенные в полу фильтры забились частицами лака и краски.

Поэтому давление рабочего воздуха внутри бокса регулируется и тем самым обеспечивается хорошее качество окрашивания транспортного средства. Камера для окраски автомобилей оснащена специальными фильтрами, которые расположены равномерно по всему периметру (в этом случае появление «мертвых зон» исключается, если установлен подпольный воздухоканал).

Обязательное условия для правильно сконструированной покрасочной камеры это двери, которые обладают хорошей герметичностью. Стены внутри камеры в большинстве случаев окрашивают белой краской, которая имеет повышенную стойкость к высоким температурам.

Это дает возможность внимательно контролировать процесс окрашивания автомобиля при равномерном освещении без бликов и следить за всеми его поверхностями. Чтобы в процессе окрашивания машины и её сушки не было ощутимых потерь тепла, при конструировании камеры в щель между стенами необходимо закладывать слой устойчивого к пожарам материала, который и будет обеспечивать теплоизоляцию.

Автомобильная покрасочная камера должна быть обязательно оборудована качественной системой освещения. Все осветительные приборы в боксе должны быть закрытыми и взрывозащищенными, располагать их нужно таким образом, чтобы обеспечивать максимальное освещение всей поверхности обрабатываемого автомобиля.

Вся проводка должна быть выполнена из медного провода и заземлена. На случай пожара покрасочно-сушильная камера должна иметь автономную систему тушения пожара.

В большинстве своем камеры имеют стандартные размеры, если же необходим нестандартный бокс - его будут конструировать специалисты по особому чертежу. Покраска авто в камере проводится поэтапно, поэтому существует несколько важнейших режимов работы покрасочных камер:

1.      Режим нанесения лакокрасочного покрытия на машину.

2.      Работа в режиме продувания.

.        Режим охлаждения.

.        Сушка транспортного средства.

.        Одной из важнейших функций покрасочного бокса является защита от пыли. Воздух, который попадает внутрь проходит несколько степеней очистки.

.        Воздух в камере должен нагреваться до определенной температуры (циркуляция необходима в процессе сушки и обеспечивается при помощи специальных теплообменников).

.        Воздух, который попадает в краскопульт, необходимо очистить от водяного пара и всяческих примесей, чтобы получить высокое качество лакокрасочного покрытия.

.        Камера должна быть герметичной, а также отделанной специальным покрытием, которое легко моется и не дает бликов.

.        Необходимого уровня освещения нужно добиться с использованием специальных взрывозащищенных ламп, которые устанавливаются по всему периметру камеры под углом.

.        Бокс должен полностью отвечать всем экологическим требованиям. В нем необходимо установить очистительные выходные фильтры и улавливатели вредных веществ, которые должны очищать воздух перед тем, как выбросить его наружу.

.        Чтобы управление покрасочной камерой было более комфортным, а контролировать все процессы в ней было удобней, используется пульт управления. Он совмещает в себе целую систему управления переключателями освещения и сменой режимов камеры, вентиляторов и горелки. С его помощью можно следить за степенью загрязненности фильтров и другими показателями благодаря наличию специальных индикаторов.

Все помещения, которые используются для окрашивания авто различаются между собой по нескольким характеристикам:

·              Назначению.

·              Размерам конструкции.

·              Особенностям конструкции.

·              Видом используемой вентиляционной системы и фильтров.

·              Типом энергоносителя и теплообменника, которыми оснащена камера.

·              Количеством используемых двигателей.

Покрасочный бокс для моделей в большинстве случаев обладает только одним встроенным двигателем, с помощью которого и обеспечивается бесперебойная работа оборудования. Такой двигатель направляет все потоки воздуха к полу (впоследствии они выводятся наружу через специальные отверстия в полу).

Чтобы очистить воздух от вредных испарений автомобильной краски и лака, можно оборудовать помещение дополнительным двигателем, который будет направлять загрязнённые потоки воздуха в фильтры.

Важность правильно спроектированной вентиляции в том, что благодаря ей в камере поддерживается необходимая для рабочего процесса температура, а качество выполненных работ будет высоким.

Как энергоноситель лучше использовать дизельный генератор, поскольку электрический и паровой обладают свойством слишком долго нагреваться. Использование газовой горелки в работе опасно, к тому же перед ее подключением необходимо получить разрешение.

Циркуляция воздуха в покрасочной камере - залог успешного нанесения краски или лака на кузов машины и сохранения здоровья мастера, который работает с токсичными материалами. Вентиляция может быть двух типов:

1.      Одномоторная. (Воздух поступает сверху, в таком случае под давлением остатки краски опускаются вниз и выводятся наружу через пол).

2.      Двухмоторная. (Такая система включает в себя установку верхнего и нижнего мотора, они нагнетают чистый и высасывают отработанный воздух).

3.      Приточно-вытяжная вентиляция.

Первые два способа установки вентиляции имеют свои плюсы и минусы, поэтому при выборе системы вентилирования нужно учитывать, какой объем работ необходимо выполнять и только после этого устанавливать вентиляцию. Приточно-вытяжная система имеет массу преимуществ и будет полезна в том случае, если количество обрабатываемых машин будет стабильно большим. Особенности такой вентиляции:

·              Циркуляция воздуха проводится непрерывно, как и его фильтрация. Поэтому можно получить полностью очищенный от пыли воздух, что положительно сказывается на качестве окрашивания.

·              Забор воздуха проводится с улицы, перед подачей он нагревается, фильтруется и только тогда поступает в камеру. Удаляется он без очистки через отверстия в полу.

·              Закачивание воздуха можно проводить из камеры. Его фильтруют, подогревают примерно до 60С и подают в помещение (используется в тех случаях, когда необходима сушка транспортного средства).

ЗАКЛЮЧЕНИЕ

После прохождения производственной практики студенты обладают навыками по ремонту автомобилей, знают технологии ремонта автомобилей, имеют понятие об устройстве организаций подобного типа, и приобретают опыт в работе в коллективе и с руководящими людьми. Авторемонтная структура широко развивается в современном мире и имеет широкие перспективы, поскольку автомобильный транспорт самый востребованный в наше время и имеет широкое применение.
