Организация строительства жилого микрорайона и строительный генеральный план территории строительства

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ

Государственное образовательное учреждение высшего профессионального образования

"Южно-Уральский государственный университет"

Филиал ГОУ ВПО "ЮУрГУ" в г. Снежинске

Кафедра "Гражданское и промышленное строительство"

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА К КУРСОВОМУ ПРОЕКТУ

по дисциплине "Организация строительного производства"

Организация строительства жилого микрорайона и строительный генеральный план территории строительства

Снежинск 2012

Оглавление

1. Исходные данные

. Обоснование потребности строительства в рабочих кадрах

. Обоснование потребности во временных зданиях, выбор конструктивных решений временных зданий, выбор места расположения и обоснование планировочных решений

. Обоснование потребности строительства в складах

5. Обоснование потребности строительства в воде

6. Обоснование потребности строительства в электроэнергии

7. Обоснование потребности строительства в освещении

Библиографический список

. Исходные данные

(вариант № 693)

Рис.1 Схема плана района строительства

Характеристика возводимых зданий выбирается из табл. 1:

Таблица 1 - Характеристика возводимых зданий

строительный конструкция здание планировочный

Характеристика строительных конструкций зданий выбирается из табл. 2. Характеристика первого здания - по последней цифре студенческого билета, характеристика второго - по предпоследней.

Таблица 2 - Характеристика строительных конструкций зданий

Данные о продолжительности строительства и количестве основных рабочих, необходимых для выполнения работ основного периода строительства представлены в табл. 3. Для первого здания, задание выбирается по предпоследней цифре студенческого билета, второго - по последней.

Таблица 3 - Количество основных рабочих и продолжительность строительства

Цифра студенческого билета	Количество рабочих, чел.	Продолжительность основного периода строительства, раб. дней
		Устройство оснований	Монтаж коробки	Кровельные работы	Отделочные работы	Сантехнические работы
3 (5-ти эт.) 9 (9-ти эт.)	49 97	12 31	47 41	16 11	45 52	35 19

2. Обоснование потребности строительства в рабочих кадрах

Потребность строительства в рабочих определяется по графику движения рабочей силы. Категории работающих принимаются по учебному пособию. Определение потребности строительства в рабочих кадрах сводится в табл.4.

Таблица 4 - Калькуляция потребности строительства в категориях работающих

Состав рабочих кадров	Соотношение	ГСК 1
Всего:	100%	97
Рабочие	85%	82
ИТР	8%	8
Служащие	5%	5
МОП и охрана	2%	2
Женщины	30%	29
Мужчины	70%	68
В наиболее многочисленную смену:		69
Рабочие	70%	57	80%	6
Служащие	80%	4
МОП и охрана	80%	2

3. Обоснование потребности во временных зданиях, выбор конструктивных решений временных зданий, выбор места расположения и обоснование планировочных решений

Номенклатура и серия мобильных зданий определяется по справочнику строителя. По данным потребности и вместимости зданий подбирается их необходимое количество. Результаты сводятся в табл.5.

Таблица 5 - Конструктивные решения временных зданий на 1 ГСК

№	Здания	Число пользователей	Вмес-тимость здания	Серия мобильных зданий	Площадь полез-ная	Размер здания	Кол-во зда-ний
1	Контора	6	6	"Комфорт" К-4	24,5	3×9×2,9	1
2	Здание для учебы	69	50	"Комфорт" КУ-11	24,3	3×9×2,9	2
3	Гардеробная с умывальной	82	25	"Днепр" Д-06-К	15,7	3×6×2,9	4
4	Сушилка и обогрев	69	50	"Универсал" 1129	15,5	3×6×2,9	2
5	Душевая	57	30	"Комфорт" Д-6	24,3	3×9×2,9	2
6	Уборная женская	29	15	"Днепр" Д-09-К	1,4	1,3×1,2×2,4	2
7	Уборная мужская	68	"Днепр" Д-09-К	1,4	1,3×1,2×2,4	5
8	Столовая	69	100	"Комфорт" 420-110	69	9×9×3	1

4. Обоснование потребности строительства в складах

Расчёт потребности в складах основывается на том, что материалы и конструктивные элементы необходимые для возведения наружных, внутренних стен, устройства междуэтажных перекрытий, покрытия; для установки в проектное положение лестничных маршей и площадок будут расположены в зоне работы крана, под открытым небом, а материалы для отделочных, сантехнических, кровельных работ будут складироваться внутри возведенной коробки здания.

Табл.6. Расчёт площади складов

5. Обоснование потребности строительства в воде

Табл.7. Расчёт площади складов

Диаметр труб водонапорной наружной сети принимается по формуле:

 = 2∙ (3)

D = 2∙= 171,6 мм.

Принимаются два гидранта с диаметром труб 85 мм

6. Обоснование потребности строительства в электроэнергии

Сети электроснабжения постоянные и временные предназначены для энергетического обеспечения силовых и технологических потребителей, а так же для энергетического обеспечения наружного и внутреннего освещения объектов строительства, временных зданий и сооружений, мест производства работ и строительных площадок.

Расчетная электрическая нагрузка определяется по формуле:

Р_р =  +  + åК_зс ∙ Р_ов + å Р_он (1),

где cos j - коэффициент мощности; К_1с; К_2с; К_3с; -коэффициенты спроса; Р_с - мощность силовых потребителей, кВт; Р_т - мощность для технологических нужд, кВт; Р_ов -мощность устройств внутреннего освещения, кВт; Р_он - мощность устройств наружного освещения, кВт.

Расчет представлен в таблице 7.

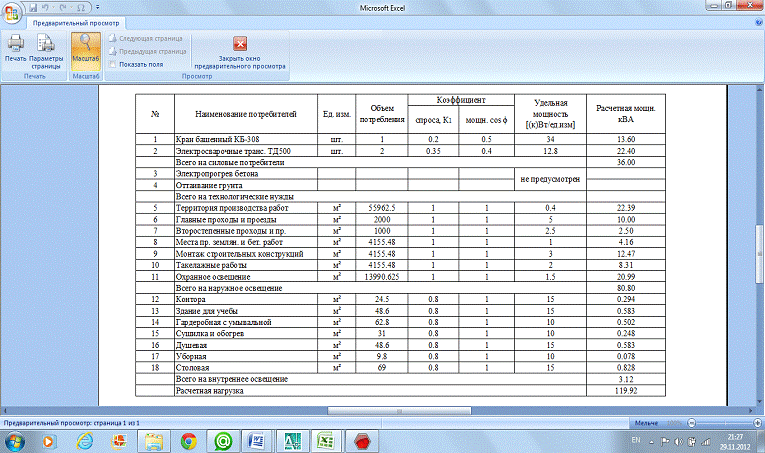

Табл. 7. Расчет потребности в электроэнергии

Исходя из результатов расчета, принимается трансформаторная подстанция мощностью до 120 кВт из типовых видов.

. Обоснование потребности строительства в освещении

Расчет числа прожекторов ведется в соответствии с формулой:

= p∙E∙S∙P (2),

где р - удельная мощность, Вт, Е - освещенность, лк, S - величина площадки подлежащей освещению.

Принимаются типовые прожекторы ПЗС - 35( p = 0,30 Вт/м²∙лк, P = 1 кВт)

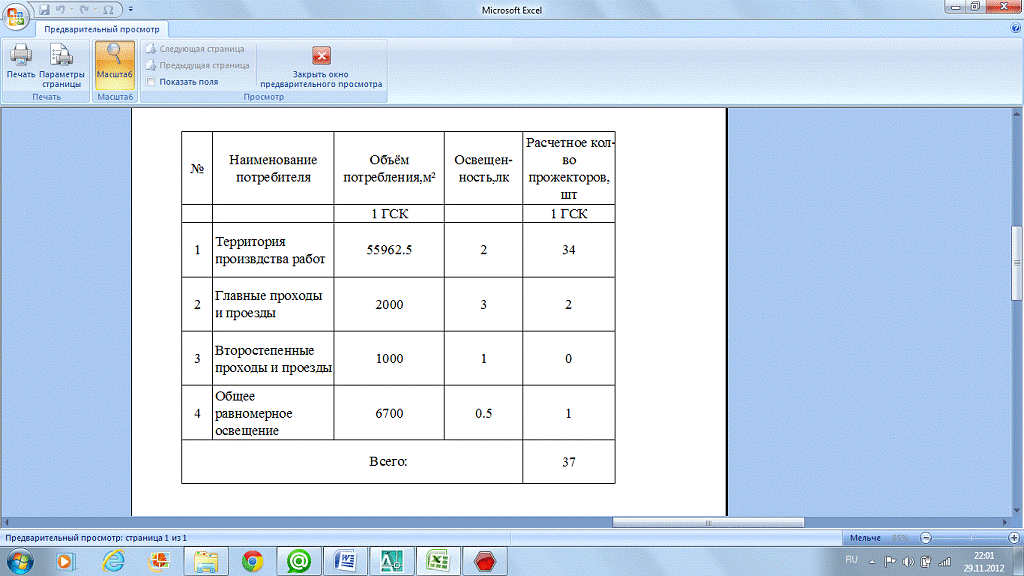

Таблица 8. Потребность строительства в прожекторах

По данным расчета принимается количество прожекторов -37 шт. Высота прожекторных мачт 20 м, расстояние между мачтами 100 м. Однако по технологическим соображениям, в результате компоновки принимается 22 шт.

Библиографический список

1. СНиП 3.01.01-85^* Организация строительного производства / Госстрой СССР - М.: ЦИТП Госстроя СССР, 1985. - 56 с.

2. СНиП III-4-80^* Техника безопасности в строительстве / Госстрой СССР. -М.: Стройиздат, 1982. - 225 с.

3. СниП III-8-76 Часть 8. Правила производства и приемки работ. Глава 8. Земляные работы / Госстрой СССР - М.: Стройиздат, 1976. - 134 с.

4. СНиП IV-2-82 Приложения т.1 - т.8. Сборники элементных сметных норм на строительные конструкции и работы / Госстрой СССР. - М.: Стройиздат, 1984. - 8 с.

5. СНиП IV-5-2 Сборники сметных норм затрат на строительство временных зданий и сооружений / Госстрой СССР - М.: Стройиздат, 1982. - 16 с.

6. Степанов И.В. Мобильные здания и сооружения: Справочное пособие. -М.: Стройиздат, 1988. - 319 с.: ил.

7. СНиП 01.01.03-87. Организация строительного производства / Госстрой СССР - М.: Стройиздат, 1987. - 86 с.

СНиП 1.04.03-85 Нормы продолжительности строительства и задела в строительстве предприятий, зданий и сооружений / Госстрой СССР - М.: Стройиздат, 1984. - 80 с.
