Материал: Основы проектирования и конструирования деталей машин. Нилов В.А., Жилин Р.А

13.2.Расчет основных геометрических параметров цилиндрических прямозубых колес

Эвольвентное зацепление двух зубчатых колес характеризуется следующим параметрами (ГОСТ 16530-70) (рис. 13.3).

Начальные окружности (d_w1 и d_w2) – воображаемые окружности, которые в процессе работы передачи перекатываются одна по другой без скольжения. Начальные окружности появляются у зубчатых колес в собранной передаче. Для отдельно взятого колеса понятие начальной окружности отсутствует. Оно имеет делительную окружность.

Окружность вершин зубьев (d_α) – окружность ограничивающая головки зубьев.

Окружность впадин (d_f) – окружность, проходящая через основания впадин зубьев.

Основная окружность (d_b1 и d_b2) – окружность, при развертке которой получается эвольвента.

Делительная окружность (d₁ и d₂) – окружность зубчатого колеса, по которой обкатывается делительная окружность (прямая) инструмента в процессе нарезания зубьев. Делительная окружность колеса является начальной только в процессе изготовления (нарезания) зубьев. У некорригированных колес и при высотной коррекции начальные и делительные окружности совпадают.

Полюс зацепления (точка “P”) – точка касания начальных окружностей.

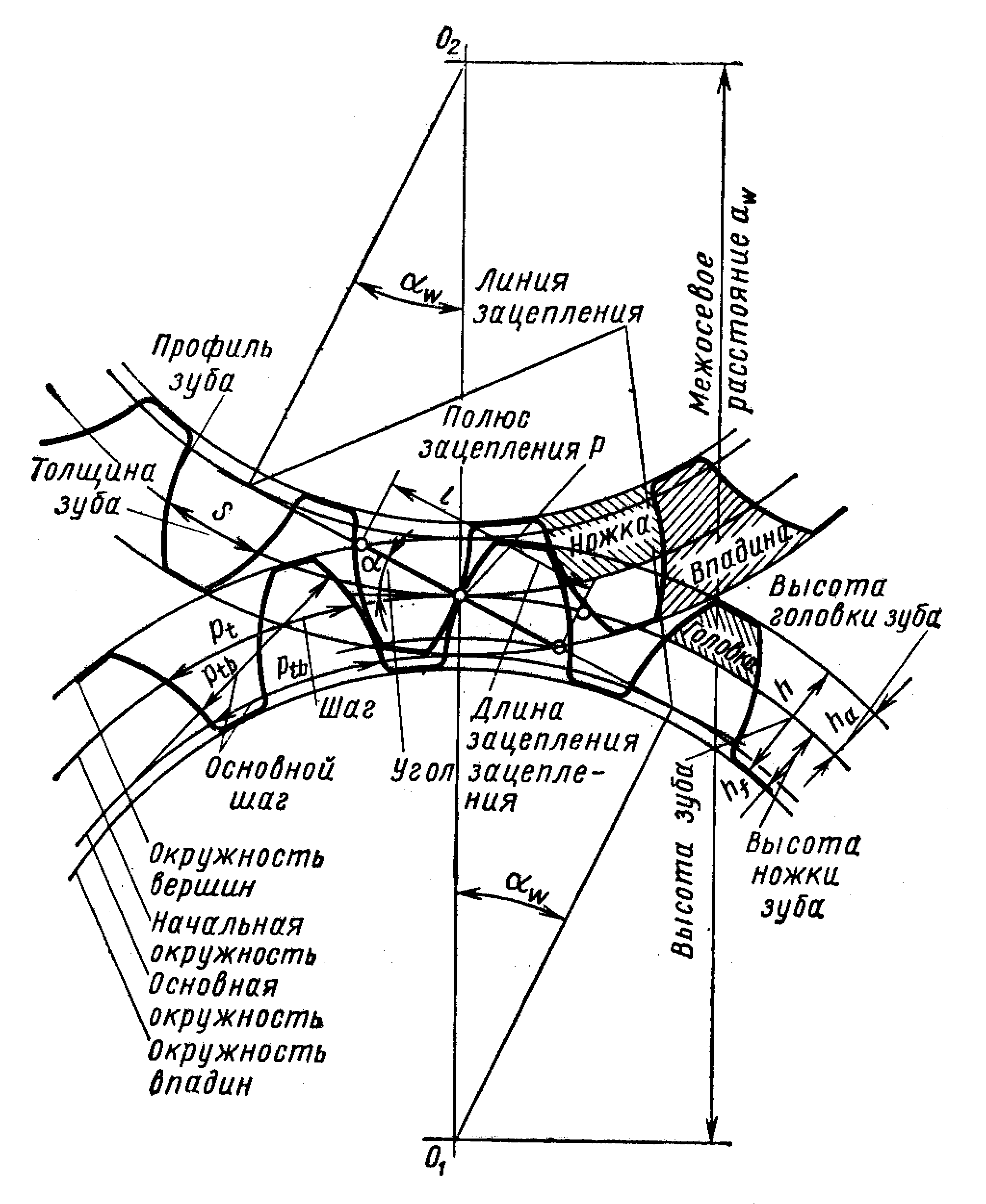

Рис. 13.74. Элементы зубчатого зацепления

Окружной шаг зацепления (P_t) – расстояние между одноименными профилями, измеренное по дуге делительной окружности, зубчатого колеса.

Головка зуба (h_α) – часть зуба между делительной окружностью зубчатого колеса и его окружностью вершин зубьев.

Ножка зуба (h_f) – часть зуба между делительной окружностью и его окружностью впадин.

Высота зуба (h) равна сумме высот головки и ножки зуба.

Дуга зацепления (l) – путь по начальной окружности, проходимой точкой профиля за время зацепления пары сопряженных зубьев.

Коэффициент перекрытия (ε) – отношение дуги зацепления к окружному шагу.

Линия зацепления (N₁ и N₂) – линия, по которой перемещается точка касания зубьев. Линия зацепления проходит через полюс зацепления и является касательной к основным окружностям.

Угол зацепления (α_w) – угол между линией зацепления и касательной к начальным окружностям в полюсе зацепления.

Модуль зацепления (m). Все модули стандартизованы в пределах от 0,05 мм до 100 мм.

Рассмотренные параметры составляют определенные кинематические зависимости. В табл. 10 приводятся основные соотношения для цилиндрических некорригированных зубчатых передач внешнего зацепления.

В расчётах зуб зубчатого колеса рассматривают как балку, защемленную одним концом и нагруженную силой (Q_n). Такое положение нагрузки принимается как наиболее опасное.

Наиболее опасное сечение, где наиболее вероятен излом зуба, находится у его корня в зоне наибольшей концентрации напряжений. Максимальное напряжение возникает на стороне сжатия (нерабочая сторона). Однако следует отметить то, что расчет на прочность необходимо производить по напряжению на рабочей стороне, т.к. на этой растянутой стороне зуба здесь может образоваться усталостная трещина.

Основные соотношения для цилиндрических некорригированных зубчатых передач внешнего зацепления

13.3.Расчет зубьев цилиндрических прямозубых зубчатых колес на изгиб

- для обозначения расчета на изгиб, который проводится по ножке зуба принят индекс F (от термина ножка – Fut – на английском и немецком языках).

- для обозначений расчета на контактную прочность принят индекс H, в честь автора теории расчетов контактных напряжений Г. Герца.

Расчет ведется по расчетной окружной силе (q), отнесенной к единице ширины венца.

где: P – передаваемое окружное усилие;

b – ширина венца зубчатого колеса (длина зуба);

K – коэффициент нагрузки, учитывающий дополнительные вредные явления (удары).

q – расчетная окружная сила, отнесенная к единице ширины венца (b).

Нормальная удельная сила равна:

Перенесем силу давления q_n вдоль линии ее действия (линия зацепления) в точку, расположенную на оси симметрии зуба (рис. 13.4) и разложим на две составляющие: изгибающую зуб (q_ncosα_n), вызывающую в опасном сечении напряжения изгиба (σ_u) и сжимающую зуб (q_nsinα), вызывающую в зубе напряжения сжатия (σ_cж). Угол «γ» несколько больше угла профиля «α_w» (γ = α_w = 20˚).

Номинальное напряжение в опасном сечении:

; ;

; ;

тогда:

; ; .

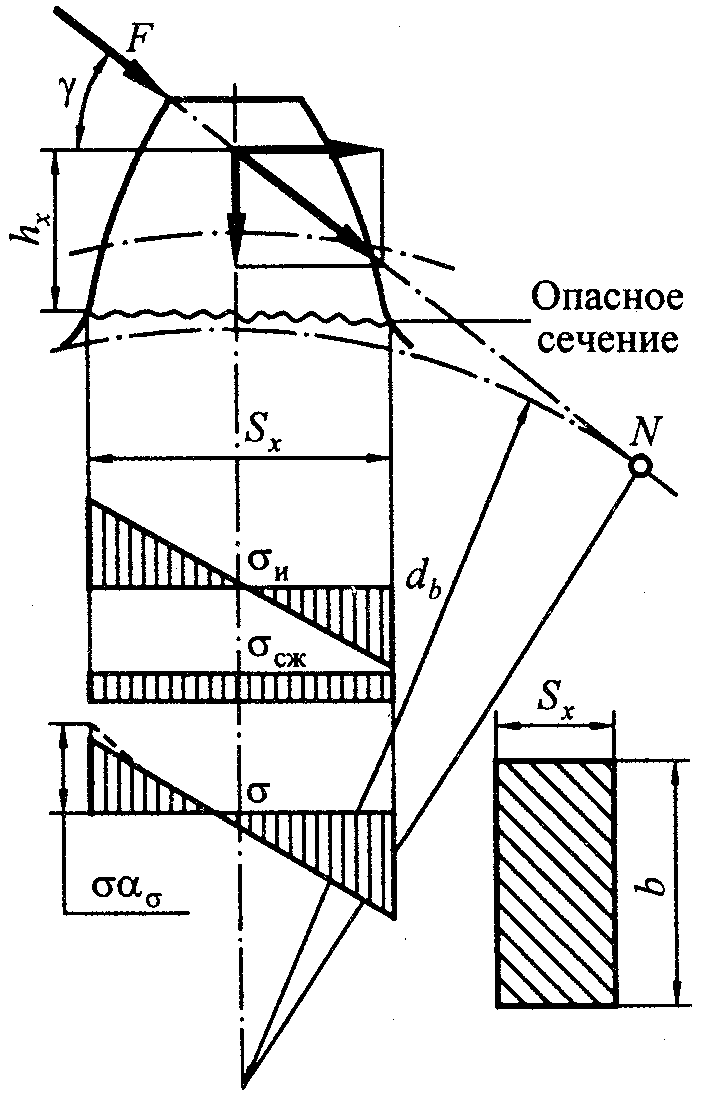

Рис. 13.75. Схема расчета зубьев на изгиб

Умножим числитель и знаменатель на модуль «m» и заменим получим:

,

,

;

приняв: ;

получим: .

Местные напряжения:

;

обозначив:

получим: ,

где: K_T – теоретический коэффициент концентрации напряжений;

Y_FHU, Y_F – коэффициенты прочности зубьев соответственно по номинальным и местным напряжениям;

Y_FH – представляет собой номинальное напряжение в опасном сечении зуба при m = 1 и q = 1, а Y_F – местное напряжение при тех же условиях.

Технические расчеты удобно вести по формулам, в которых условия нагружения заданы в форме номинальных крутящих моментов М (ктс.см) или мощности (кВт), частоты вращения n (об/мин) и коэффициента нагрузки К.

;

Для технических проверочных расчетов следует умножить P.K и приняв

получим: ;

если

то: .

Модуль и ширина зубчатого венца, прежде всего, определяют прочность зуба на изгиб. Приняв и решив последнее уравне­ние относительно модуля, после преобразований получим:

.

Наиболее рациональной формой расчет, обеспечивающей равнопрочностъ зубьев по выкрашиванию и излому, является определение модуля по известному межосевому расстоянию “a_w” и ширине зубчатого венца “b” полученным из расчета на конкретную прочность.

Подставим:

.

После преобразования получим:

,

Откуда:

.

Для большинства редукторов общего назначения:

;

коэффициент нагрузки К можно выразить:

,

здесь: K_β – коэффициент концентрации нагрузки;

K_v – коэффициент динамичности нагрузки.

14.Расчет зубьев цилиндрических зубчатых колес на контактную прочность

14.1.Расчет на контактную прочность

Расчет сводится к определению величины контактных напряжений, которые не должны превышать допустимых.

В качестве исходной принимают формулу Герца для наибольших контактных напряжений σ_н при сжатии 2-х цилиндров, соприкасающихся вдоль образующих:

,

где: q_n – нормальная к поверхности нагрузка на (см в кГс/см);

E_пр – приведенный модуль упругости материала:

,

если материалы шестерни и колеса равны, то

E_пр= E₁ = E₂;

ν – коэффициент поперечного сжатия (коэффициент Пуассона);

ρ_пр – приведенный радиус кривизны:

, , ,

ρ₁, ρ₂ – радиусы кривизны профилей шестерни и колеса.

Приведенная кривизна:

.

Подставим в формулу для σ_H значения q_n ρ_пр и E = 2,15 10⁶, после преобразований получим расчетную зависимость (в форме, рекомендованной по методике СЭВ)

,

где: z_H – коэффициент, учитывающий форму соприкасающихся поверхностей.

При α = 20˚, z_H = 1,77. В общем случае:

.

z_M – коэффициент, учитывающий механическое свойство материала:

.

Произведение z_H на z_M при α = 20˚ равно 1530.

z_ε – коэффициент, учитывающий влияние коэффициента торцового перекрытия:

.

При неточных расчетах можно принять z_ε = 0,9, что соответствует ε_α =1,6.

Подставляя:

,

и числовые значения коэффициентов z_H, z_M, после преобразований получим:

.

При перспективности новой передачи задаются

и по расчету определяют a_w:

.

Иногда необходимо или удобно определить диаметр шестерни “d₁”. Задаваясь

,

после преобразования получим:

.

В случае расчета цилиндрических, косозубых или шевронных зубчатых колес во все формулы должны быть введены соответствующие поправки. Знак “+” относится к внешнему зацеплению, знак “–” к внутреннему.
