Материал: Отчёт СГ_бригада№4 (исправлено)
Табл. 9. Расчётные данные, полученные из Рис.6
Fδ, о.е. |
1,687 |
Fa, A |
4,69 |
Fδ, А |
7,17 |
Fв, а |
11,86 |
Расчёты:
Внешняя и регулировочная характеристики
Табл. 10. Данные, полученные в опыте внешней характеристики (iвн=11,6 А, cosφ=0,8)
Uл, В |
I1, дел |
I2, дел |
I3, дел |
Са, А/дел |
220 |
76 |
76 |
80 |
0,2 |
234 |
59 |
59 |
61 |
0,2 |
246 |
44 |
46 |
46 |
0,2 |
258 |
30 |
34 |
32 |
0,2 |
Табл. 11. Результаты расчёта, проведённого в ходе обработки данных опыта внешней характеристики
I, А |
I, о.е. |
U, о.е. |
15,47 |
0,99 |
1,00 |
11,93 |
0,76 |
1,06 |
9,07 |
0,58 |
1,12 |
6,40 |
0,41 |
1,17 |
Пример расчёта для первой строки:
;
;
Табл. 12. Данные, полученные в опыте регулировочной характеристики (U=Uн=220 В, cosφ=0,8)
iв, А |
I1, дел |
I2, дел |
I3, дел |
Са, А/дел |
10,2 |
78 |
77 |
81 |
0,2 |
8,4 |
60 |
60 |
63 |
0,2 |
7,5 |
46 |
48 |
48 |
0,2 |
6,3 |
31 |
35 |
33 |
0,2 |
Табл. 13. Результаты расчёта, проведённого в ходе обработки данных опыта внешней характеристики
I, А |
I, о.е. |
15,73 |
1,00 |
12,20 |
0,78 |
9,47 |
0,60 |
6,60 |
0,42 |
Пример расчёта для первой строки:
;
На основании таблиц 11 и 13 построим внешнюю и регулировочную характеристики

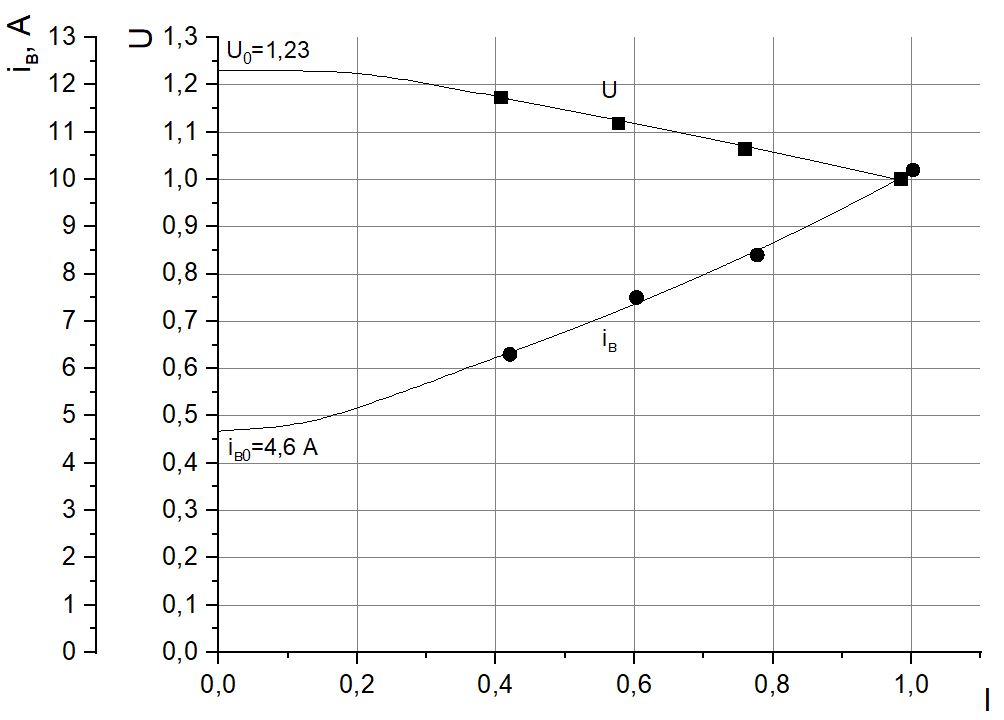

Рис. 7. Совмещённый график внешней и регулировочной характеристики
Табл. 14. Результаты , полученные в опыте внешней регулировочной характеристики
|
|
||||||||
|
|
